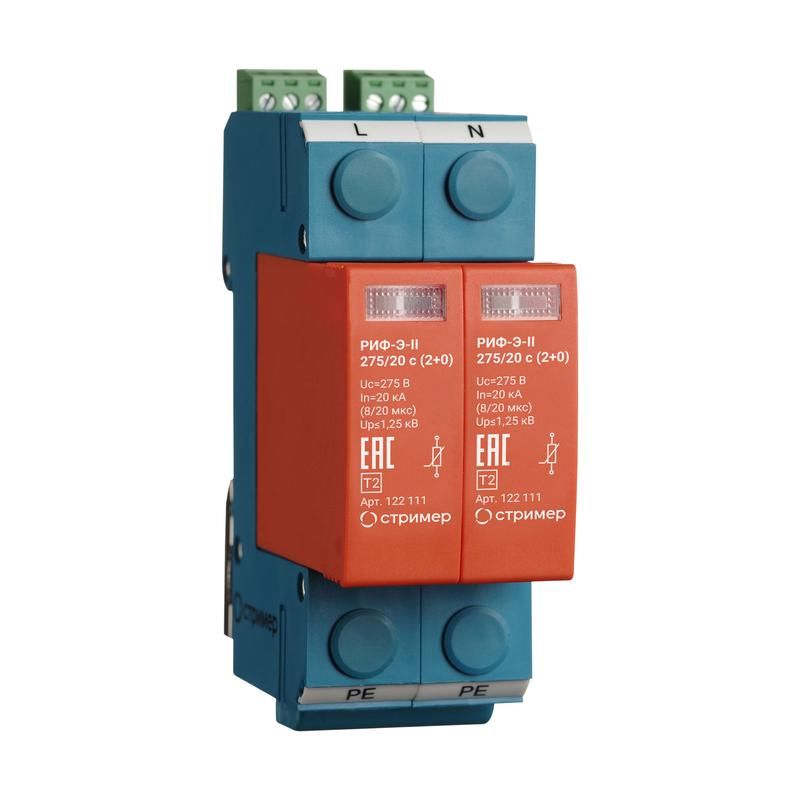

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 с (2+0) Стример 122111

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 230AC 20кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Это двухполюсное устройство класса II, устанавливаемое на DIN-рейку, с визуальной индикацией состояния и возможностью удалённой сигнализации. Бренд Стример и артикул 122111 указывают на серию РИФ-Э, известную надёжностью в промышленных сетях.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 230AC 20кА с визуальным сигналом для DIN-рейки защищает оборудование от высоковольтных импульсов, возникающих при молнии или аварийных отключениях. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Применяется в сетях с системами заземления TN-S, TT и IT, где требуется защита между фазой и землёй (L/PE) и нулём и землёй (N/PE). Особенно эффективно в местах, где есть риск попадания молнии в ЛЭП или близости к зоне 1–2 молниезащиты по ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный импульсный ток: 20 кА (способно выдерживать одиночные импульсы до этого значения)
• Защитное напряжение: 1,25 кВ (максимальное напряжение, которое пройдёт через устройство при срабатывании - важно для выбора совместимого оборудования)
• Количество полюсов: 2 (защита фазы и нуля)
• Количество модулей DIN: 2 (занимает два стандартных модуля шириной 17,5 мм каждый)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита)
• Максимальное сечение провода: 35 мм2 (можно подключить медные провода до этого размера)
• Система заземления: TN-S, TT, IT
• Наличие дистанционной сигнализации: да (контакты для подключения к системе контроля)
• Терморасцепитель: есть (автоматически отключает повреждённый модуль при выходе из строя)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (2+0) Стример 230AC 20кА с визуальным сигналом для DIN-рейки монтируется на стандартную DIN-рейку 35 мм. Для работы необходимо подключение к фазному и нулевому проводникам, а также к шине PE. Каждый модуль заменяемый - при сработке достаточно заменить варисторный блок, не трогая базу. Клеммы рассчитаны на провода до 35 мм2 - используйте наконечники при необходимости. Обязательно соблюдайте полярность: L - фаза, N - ноль, PE - земля. Дистанционная сигнализация подключается к двум отдельным контактам на корпусе - они замыкаются при отказе устройства.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-11:2013 (класс испытаний II) и рекомендовано для установки в рамках зон молниезащиты 1–2 по ГОСТ Р МЭК 62305-1. Сертифицировано для работы в сетях с напряжением до 230 В AC. Наличие терморасцепителя обеспечивает безопасное отключение при перегреве, исключая риск возгорания. IP20 позволяет использовать только во внутренних помещениях - не предназначен для открытых щитов или улицы.

Преимущества

• Визуальный индикатор показывает состояние: зелёный - работает, красный - требует замены
• Терморасцепитель автоматически отсоединяет неисправный модуль от сети
• Контакты дистанционной сигнализации позволяют интегрировать УЗИП в системы SCADA или централизованного мониторинга
• Разборная конструкция: можно менять только варисторный модуль, не заменяя всю базу
• Подходит для двухполюсной защиты L+N - экономичнее, чем два однополюсных устройства

Ограничения применения

• Не применяется в сетях выше 230 В AC - не подходит для 380 В или 400 В
• IP20 запрещает установку вне закрытых щитов - нельзя использовать на улице или в сырых помещениях без дополнительной защиты
• Не является основной защитой от прямого удара молнии - используется как вторичная защита после первичного УЗИП класса I
• Требуется обязательная установка предохранителя gL/gG не менее 63 А перед устройством - без него возможен перегрев и повреждение
• Не защищает от длительных перенапряжений - только от импульсных выбросов

Примеры использования

• Щит освещения в административном здании - защита светильников, датчиков, контроллеров
• Распределительный щит на производстве - защита ЧПУ, PLC, приводов
• Жилые дома с современной бытовой техникой - особенно актуально при слабой внешней молниезащите
• Объекты связи, серверные комнаты - предотвращение сбоев в оборудовании из-за помех
• Автономные насосные станции с питанием от сети - защита электронных блоков управления

Практические советы

• Перед установкой проверьте соответствие номинала автомата: минимум 63 А gL/gG - меньший номинал может не выдержать ток срабатывания УЗИП
• При использовании в щитах с несколькими УЗИП - располагайте их рядом с входными автоматами, чтобы минимизировать длину соединений
• Проверяйте цвет индикатора ежеквартально - красный цвет означает необходимость замены модуля
• При подключении дистанционной сигнализации используйте отдельную пару проводов - не смешивайте с силовыми цепями
• После замены модуля обязательно проверьте затяжку клемм - плохой контакт снижает эффективность защиты
• Не устанавливайте устройство сразу после грозы - дождитесь стабилизации сети, чтобы избежать повторного срабатывания
