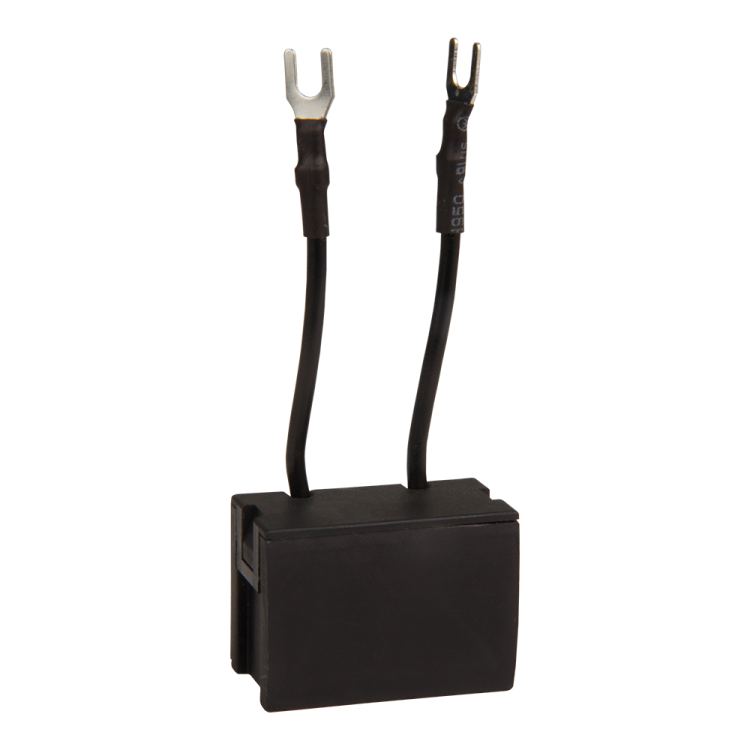

Ограничитель перенапряжения ОПН-113-УХЛ4 | 253250 КЭАЗ

Ограничитель перенапряжения ОПН-113-УХЛ4 от КЭАЗ - устройство для защиты катушек контакторов от импульсных перенапряжений, возникающих при коммутации. Применяется в системах автоматизации с переменным и постоянным током, особенно там, где частые включения-выключения нагрузок. Артикул 253250 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Ограничитель перенапряжения ОПН-113-УХЛ4 защищает электромагнитные катушки контакторов, реле и других устройств управления от высоковольтных импульсов, которые возникают при отключении индуктивной нагрузки. Эти импульсы могут повредить изоляцию, вызвать свечение дуги в контактах или снизить срок службы оборудования. Устройство применяется в пультах управления, щитах автоматики, на конвейерах, насосных станциях и другом оборудовании с частой коммутацией.

Технические характеристики

• Функциональное назначение: резистивно-емкостное звено - сочетание резистора и конденсатора, гасящего энергию разряда при отключении;
• Тип тока: переменный и постоянный - работает в сетях с любым типом тока, что расширяет области применения;
• Номинальное напряжение питания цепи управления: 380–400 В - оптимально для стандартных цепей управления промышленного оборудования;
• Изготовлен в исполнении УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с повышенной влажностью.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-113-УХЛ4 устанавливается параллельно катушке контактора или реле. Подключение выполняется через клеммы или непосредственно на выводы катушки. Для надёжной работы важно соблюдать полярность при использовании в цепях постоянного тока. Монтаж возможен на DIN-рейку или непосредственно на корпус аппарата. Совместим со всеми контактными аппаратами серии ПМЛ и РТЛ от КЭАЗ, а также с аналогичными изделиями других производителей, имеющими рабочее напряжение 380–400 В.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-113-УХЛ4 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150, обеспечивает безопасную работу в соответствии с нормами электробезопасности. Конструкция исключает возможность самопроизвольного нагрева до опасных температур при штатном режиме работы.

Преимущества

• Гасит энергии самоиндукции без создания помех в сети - снижает радиопомехи и не влияет на работу соседних устройств;
• Не требует внешнего питания - работает автономно, за счёт реакции на импульс напряжения;
• Высокая долговечность - резистивно-емкостная схема не имеет движущихся частей и не подвержена механическому износу;
• Стабильная работа в широком диапазоне температур - благодаря исполнению УХЛ4 подходит для неотапливаемых помещений.

Ограничения применения

• Не предназначены для защиты силовых цепей - только для цепей управления с напряжением 380–400 В;
• Не заменяет молниезащиту или ограничители перенапряжений класса I/II - не защищают от внешних скачков напряжения (например, от удара молнии);
• Не рекомендовано применение в цепях с напряжением выше 400 В - риск пробоя компонентов;
• Не используется в цепях с частотой ниже 45 Гц или выше 65 Гц - эффективность снижается вне стандартного диапазона.

Примеры использования

• Защита катушки контактора в системе управления конвейером на пищевом производстве;
• Подключение к реле времени в системе вентиляции с частыми циклами включения;
• Установка на пускатели типа ПМЛ-110 в цехах с высокой запылённостью;
• Защита электромагнитных клапанов в системах автоматического контроля технологических процессов.

Практические советы

• Выбирая ОПН-113-УХЛ4, проверьте соответствие номинала катушки контактора - напряжение должно быть в пределах 380–400 В;
• При монтаже используйте изолированные провода с достаточным сечением - чтобы минимизировать потери и нагрев;
• Если в цепи есть несколько контакторов, можно установить один ОПН-113-УХЛ4 на каждую катушку - это повысит надёжность системы;
• Проверяйте целостность устройства при появлении частых отказов контакторов - даже небольшая трещина в корпусе может нарушить работу;
• Артикул 253250 совпадает с оригиналом КЭАЗ - при замене выбирайте именно этот артикул, чтобы гарантировать совместимость с сериями ПМЛ и РТЛ.
