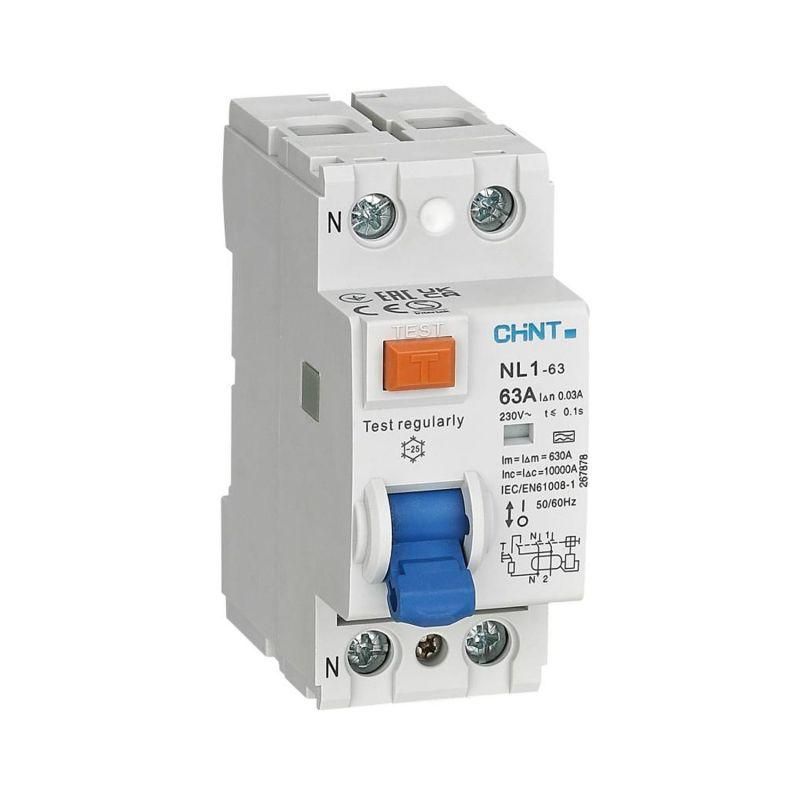

Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип A-SI AX NL1-63 6кА (R) CHINT 216721

Устройство защитного отключения (УЗО) 1P+N 40А 30мА тип A 6кА(R) SI, NL1-63 от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в однофазных сетях. Это электромеханическое устройство надёжно работает в бытовых, офисных и промышленных условиях, соответствует требованиям безопасности и совместимо со стандартной DIN-рейкой.

Назначение и область применения

УЗО 1P+N 40А 30мА тип A 6кА(R) SI, NL1-63 защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию - например, при пробое изоляции в стиральной машине, бойлере или электродвигателе. Также предотвращает возгорание проводки из-за длительной утечки тока. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и производственных помещений. Применяется в сетях с напряжением 230 В и частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток нагрузки, который устройство может безопасно коммутировать;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания; при утечке выше этого значения УЗО отключится за время менее 0,3 секунды;
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств);
• Отключающая способность при КЗ: 6 кА - способность выдерживать и отключать ток короткого замыкания до 6000 А;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль, исключая риск сохранения потенциала на нулевом проводе;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные помехи);
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли;
• Частота: 50/60 Гц - совместимо с сетями России и большинства стран мира;
• Селективная защита: да - возможность координирования с другими УЗО в многоступенчатой системе защиты без ложных отключений;
• Степень загрязнения: 2 - рассчитано на нормальные условия без значительного скопления пыли и влаги;
• Электрическая износостойкость: 2000 циклов включения/выключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долговечность механической части;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для всех распределительных щитов.

Совместимость и монтаж

УЗО 1P+N 40А 30мА тип A 6кА(R) SI, NL1-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдать полярность: вход фазы (L) и нуля (N) должны быть подключены к верхним клеммам, выход - к нижним. Нельзя использовать его вместо автоматического выключателя - он не защищает от перегрузок и коротких замыканий, поэтому обязательно сочетать с автоматом на 40 А. Монтаж выполняется после отключения питания. Индикаторное окно показывает состояние контактов: «ON» - включено, «OFF» - отключено.

Безопасность и стандарты

УЗО соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Тип A обеспечивает защиту от опасных видов утечек, характерных для современной техники - в том числе от импульсных токов, которые не воспринимают более старые модели типа AC. Конструкция электромеханическая - не требует внешнего питания для работы, что делает её надёжнее в случае аварии сети. Устройство прошло испытания на импульсный ток 8/20 мкс амплитудой 3000 А, что подтверждает устойчивость к грозовым и коммутационным перенапряжениям.

Преимущества

• Функция фильтрации ложных срабатываний - снижает количество случайных отключений при работе оборудования с высокими гармониками (частотные преобразователи, LED-освещение, ИБП);
• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети, в отличие от электронных аналогов;
• Селективность - позволяет организовать двухуровневую защиту без массового отключения всей системы;
• Явная индикация положения контактов - легко определить, почему произошло отключение;
• Поддержка тестовой кнопки - регулярная проверка работоспособности занимает 2–3 секунды.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - необходимо применять совместно с автоматическим выключателем;
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица, подвалы с повышенной влажностью) без дополнительной защиты корпуса;
• Не рекомендуется для сетей с постоянными колебаниями напряжения выше +-10%;
• Не подходит для трёхфазных систем - используется только в однофазных цепях 230 В;
• Не применяется в системах TN-C - требует наличия отдельного PE-проводника (системы TN-S, TT).

Примеры использования

• Защита розеточных групп в кухне - где используются бойлер, микроволновка, кофе-машина;
• Щитовая в квартире - основное УЗО на всю сеть или групповое на ванную комнату;
• Производственные участки - питание станков с ЧПУ, насосов, компрессоров с частотниками;
• Офисы - компьютерные группы, серверные, принтеры, оргтехника с импульсными источниками питания;
• Автономные объекты - дачи, гаражи, теплицы с электрическим отоплением.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно;
• Проверяйте работоспособность хотя бы один раз в месяц - особенно перед сезоном повышенной нагрузки;
• При установке в щитке с несколькими УЗО - используйте селективные (S) модели на входе, чтобы избежать массовых отключений;
• Не подключайте ноль от другого УЗО - каждый УЗО должен иметь свою пару фаза-ноль;
• При использовании с мощными потребителями (электрокотлы, тепловые насосы) убедитесь, что автомат на 40 А соответствует сечению провода;
• Если УЗО часто срабатывает - проверьте изоляцию проводки, наличие повреждённых приборов или некорректное подключение нулей.
