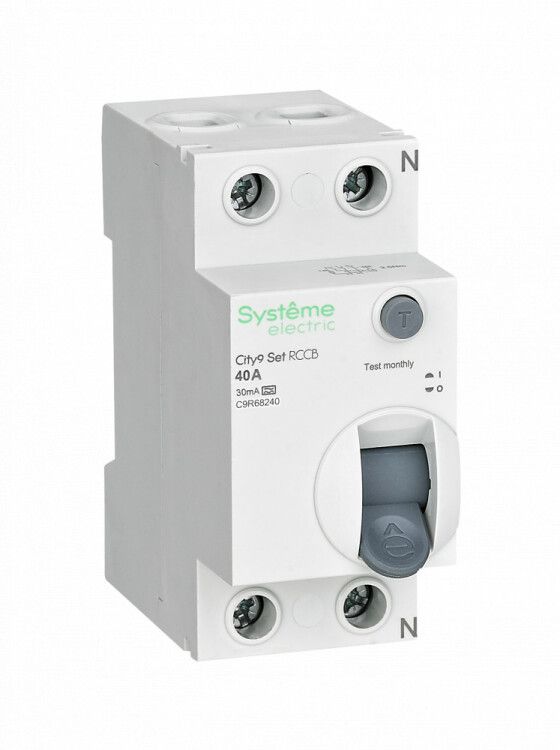

Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип A City9 Set 230В SE C9R68240 APC

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип A 230В от бренда Systeme Electric - это электромеханическое устройство защиты от поражения электрическим током, предназначенное для установки в распределительных щитах жилых и общественных зданий. Артикул c9r68240 соответствует серии City9 SET и обеспечивает надёжную работу в бытовых и коммерческих сетях 230 В.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип A 230В защищает людей от поражения электрическим током при прямом или косвенном контакте с токоведущими частями. Он реагирует на утечку тока величиной 30 мА и автоматически отключает цепь, предотвращая травмы. Подходит для защиты групповых линий в квартирах, офисах, кафе, мастерских - особенно там, где используются электроинструменты, стиральные машины, водонагреватели, компьютеры и другая техника с возможностью утечки переменного или постоянного тока.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), электромеханический
• Количество полюсов: 2
• Номинальный ток: 40 А
• Дифференциальный ток утечки: 30 мА
• Номинальное напряжение: 230 В
• Частота сети: 50 / 60 Гц
• Номинальная отключающая способность: 6 кА
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм
• Количество модулей: 2
• Глубина монтажа: 45 мм
• Тип чувствительности: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от выпрямителей в современной технике)

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип A 230В совместим со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется фиксацией на рейке с помощью защёлки - никаких дополнительных креплений не требуется. Подключение проводов допускается как сверху, так и снизу - удобно при компактной сборке шкафа. Клеммы имеют безопасную конструкцию: исключён контакт с токоведущими частями после установки. Для правильного подключения важно соблюдать полярность: L и N должны быть подключены согласно маркировке на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания - важное преимущество перед электронными аналогами. Наличие кнопки «Тест» позволяет ежемесячно проверять исправность механизма без внешних приборов. Защита IP20 не предназначена для влажных помещений - использование вне закрытых щитов запрещено.

Преимущества

• Электромеханический принцип работы - отказоустойчивость при перебоях в питании
• Тип A - защита от всех видов утечек, включая импульсные от современной техники (ИБП, зарядки, инверторы)
• Кнопка тестирования - возможность самостоятельной диагностики
• Безопасные клеммы - снижают риск случайного прикосновения во время обслуживания
• Поддержка верхнего и нижнего подключения - гибкость при проектировании щита

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, подвал) без дополнительной герметизации щита
• Не заменяет автоматический выключатель - требует параллельной установки УЗО + АВ
• Не рассчитан на нагрузки выше 40 А - при превышении возможен выход из строя
• Не подходит для систем IT (изолированная нейтраль) - только TN-S, TN-C-S, TT
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать на открытых площадках

Примеры использования

• Защита группы розеток в кухне - стиральная машина, микроволновка, кофеварка
• Линия питания бассейнового насоса или теплового насоса
• Щитовая группа для офисных компьютеров и серверов с ИБП
• Рабочие места с использованием перфораторов, болгарок, шлифмашин
• Общие осветительные цепи в многоквартирных домах (при условии отдельного автомата)

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала тока (40 А) нагрузке группы - не используйте для мощных плит или кондиционеров без учёта пусковых токов
• При установке в щите убедитесь, что глубина 45 мм не препятствует закрыванию крышки - особенно в уже заполненных шкафах
• Перед первым включением обязательно нажмите кнопку «Тест» - если УЗО не отключилось, устройство неисправно
• Не подключайте несколько УЗО последовательно - это вызывает ложные срабатывания
• Для защиты всего дома рекомендуется применять селективные УЗО (тип S) на входе, а этот - как конечное защитное звено
