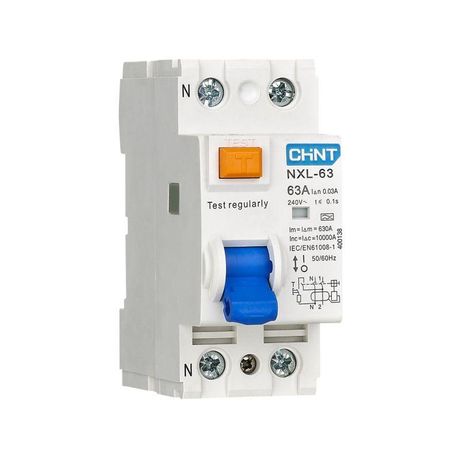

Выключатель дифференциального тока (УЗО) 2п 16А 30мА тип AC AX NXL-63 6кА (R) CHINT 399937

Устройство защитного отключения (УЗО) NXL-63 6кА 1P+N 16А 30мА AC АХ (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат, подходящий для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО NXL-63 6кА 1P+N 16А 30мА AC АХ (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно снижает риск возгорания, вызванного утечкой тока в проводке. Применяется в электросетях с напряжением 230 В, частотой 50/60 Гц - в квартирах, офисах, мастерских, на производстве. Подходит для защиты групп розеток, освещения, бытовой техники и других однополюсных нагрузок.

Технические характеристики

• Номинальный ток: 16 А - максимальная постоянная нагрузка, которую устройство может коммутировать без перегрева;
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к утечкам, достаточная для защиты людей;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Отключающая способность при КЗ: 6 кА - способность безопасно отключить цепь при аварийном токе короткого замыкания;
• Количество полюсов: 1P+N - один фазный и один нулевой полюс, ноль обязательно разрывается;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от грозы);
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями;
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов;
• Индикация: окно показывает состояние контактов - «ON» / «OFF»;
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в щитах.

Совместимость и монтаж

УЗО NXL-63 6кА 1P+N 16А 30мА AC АХ (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется двухпроводная сеть: фаза (L) и нуль (N). Ноль обязательно проходит через устройство - нельзя подключать ноль минуя УЗО. Монтаж выполняется после автоматического выключателя по току (обычно перед ним). Не допускается использование с системами TN-C - требует отдельного PE-провода (TN-S или TT). Совместим с любыми модульными автоматами серии NXL-63 и другими изделиями CHINT.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Электромеханическая конструкция исключает ложные срабатывания при перебоях в сети. Устройство имеет класс точности АХ - значит, оно гарантированно сработает даже при наличии пульсирующего постоянного тока утечки, что важно для современной техники с импульсными источниками питания (например, компьютеры, зарядки).

Преимущества

• Электромеханическая схема - работает даже при отсутствии напряжения в сети, в отличие от электронных УЗО;
• Высокая отключающая способность (6 кА) - подходит для мест с возможностью больших токов КЗ;
• Индикация состояния контактов - сразу видно, сработало ли УЗО или просто выключен;
• Кнопка «Тест» - позволяет ежемесячно проверять исправность без специнструментов;
• Широкий диапазон рабочих температур - надёжно функционирует в холодных помещениях (гаражи, подвалы).

Ограничения применения

• Не применяется в сетях TN-C - требует отдельного защитного проводника (PE);
• Не реагирует на постоянный ток утечки - не подходит для цепей с мощными выпрямителями без дополнительной защиты;
• IP20 - не предназначен для установки во влажных или запылённых местах (баня, улица, цех с пылью);
• Нельзя использовать для защиты одного прибора с большой утечкой (например, старый нагреватель) - будет ложное срабатывание;
• Не рассчитан на частые включения/выключения - предназначен для редких операций, не является обычным рубильником.

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, кофемашины, блендеры;
• Щитовая в многоквартирном доме - для отдельной линии ванной комнаты;
• Производственный участок - питание станков с металлообработкой, где есть риск пробоя изоляции;
• Гараж или подсобное помещение - защита света и розеток при использовании инструментов.

Практические советы

• Обязательно проверяйте УЗО NXL-63 6кА 1P+N 16А 30мА AC АХ (R) кнопкой «Тест» хотя бы раз в месяц - это законодательно рекомендовано;
• При установке соблюдайте полярность: L и N должны быть подключены точно согласно маркировке на корпусе;
• Не используйте этот УЗО вместо автомата - он не защищает от перегрузки и КЗ, нужен парный автомат на 16 А;
• Если УЗО часто срабатывает - проверьте изоляцию проводки и подключённых приборов, особенно старую технику;
• Посадочный размер - стандартный для всех модульных устройств CHINT, легко заменяется на аналогичное УЗО другой чувствительности (например, 10 мА или 100 мА).
