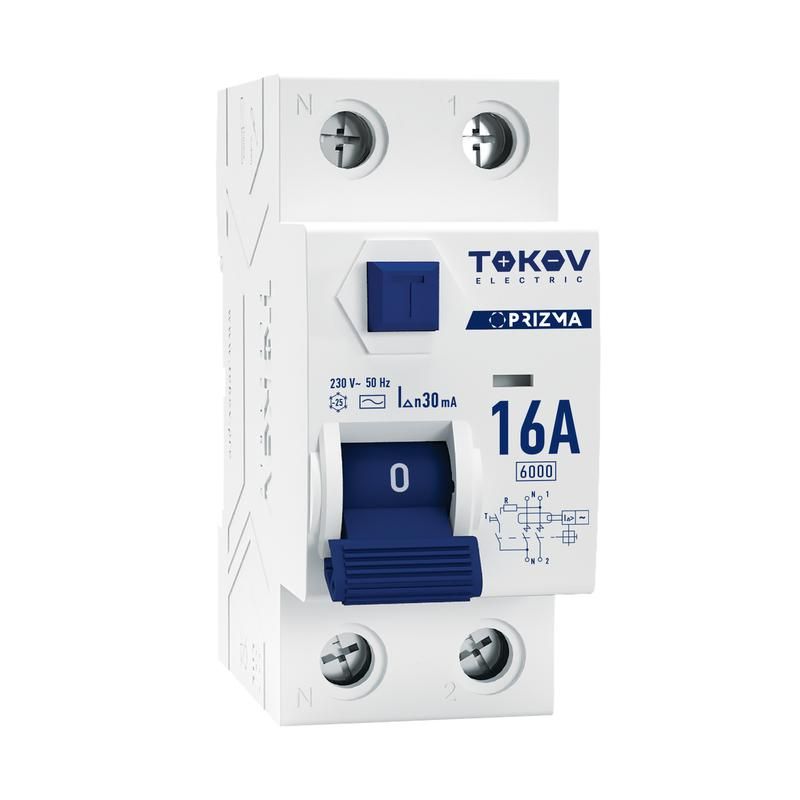

Выключатель дифференциального тока (УЗО) 2п (1P+N) 16А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-16-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-16-30-ac обеспечивает защиту человека от поражения электрическим током за счет быстрого отключения цепи при утечке тока. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот двухполюсный УЗО защищает людей от поражения током при контакте с поврежденной изоляцией или случайном прикосновении к токоведущим частям. Он реагирует на переменный ток утечки, что делает его подходящим для большинства бытовых и промышленных сетей 230 В. Применяется в групповых линиях освещения, розеточных контуров, оборудования с электродвигателями и других нагрузках, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Ток утечки срабатывания: 30 мА - чувствителен даже к малым утечкам, достаточным для опасности жизни
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Изоляционное напряжение: 400 В - гарантирует надежную изоляцию между контактами при высоких скачках
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от молнии
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2 - позволяет подключать медные провода стандартных сечений
• Монтаж: DIN-рейка 35 мм - совместим со всеми стандартными шкафами и распределительными щитами
• Глубина установки: 50 мм - требует минимального свободного пространства внутри щита
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке
• Рабочий диапазон температур: –25…+50 C - работает в условиях холодных помещений и теплых технических зонах
• Частота: 50 Гц - оптимизирован для российских и европейских сетей

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-16-30-ac устанавливается на DIN-рейку в любом распределительном щите. Подключение выполняется по схеме 1P+N: фаза и ноль проходят через устройство, заземление не подключается к УЗО. Клеммы рассчитаны на плотное обжатие проводов без использования наконечников для одножильных проводов. Для многожильных проводов рекомендуется применять наконечники типа НШВИ, чтобы избежать ослабления контакта. Монтаж возможен как вертикально, так и горизонтально - ориентация не влияет на работу устройства.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и IEC 61008-1, которые регламентируют безопасность и испытания дифференциальных автоматических выключателей. Сертифицирован для использования в системах TN-S и TN-C-S. Отличается механической надежностью и тестовой кнопкой для проверки работоспособности без внешних приборов.

Преимущества

• Фиксированный режим работы 1P+N - исключает риск неправильного подключения фазы и нуля
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже при серьезных авариях
• Узкий форм-фактор (2 модуля) - экономит место в щите
• Поддержка широкого диапазона сечений проводов - удобен для ремонта и модернизации старых проводок
• Работает при низких температурах - подходит для установки в неотапливаемых помещениях

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, светодиодными драйверами или источниками бесперебойного питания (ИБП), если они создают постоянную утечку
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса
• Не является дифференциальным автоматом - не защищает от перегрузок и коротких замыканий, требует обязательной параллельной установки автомата на 16 А
• Не рекомендован для цепей с высокими гармоническими искажениями - может давать ложные срабатывания при наличии мощных преобразователей частоты

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Линии питания стиральной машины, бойлера, микроволновки
• Оборудование на производстве: насосы, компрессоры, конвейеры с асинхронными двигателями
• Осветительные цепи в подъездах и технических помещениях

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматическим выключателем на тот же ток (16 А) - этот УЗО сам не отключает перегрузку!
• Проверяйте работу устройства ежемесячно кнопкой «Тест» - это гарантирует сохранение функции защиты
• При использовании многожильных проводов обязательно используйте наконечники НШВИ - без них контакт будет греться
• Не устанавливайте более одного УЗО на одну линию без координации - это может вызвать селективные отказы
• Если в доме есть компьютеры, Wi-Fi маршрутизаторы или LED-освещение с качественными драйверами - учтите, что они могут создавать фоновые утечки, поэтому лучше выбрать УЗО типа A вместо AC
