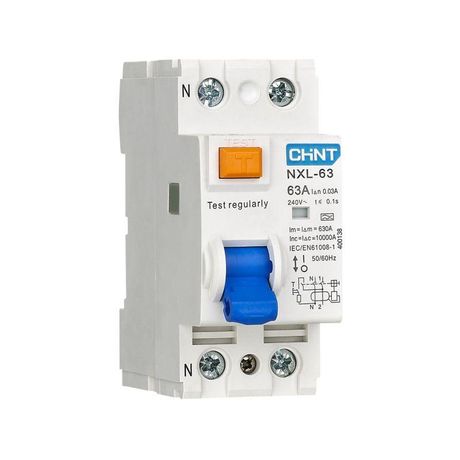

Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип A AX NXL-63 6кА (R) CHINT 399945

Устройство защитного отключения (УЗО) NXL-63 6кА 1P+N 40А 30мА тип A АХ (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат с высокой точностью срабатывания, подходящий для установки в распределительных щитах.

Назначение и область применения

УЗО NXL-63 6кА 1P+N 40А 30мА тип A АХ (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорание проводки из-за утечек тока, которые могут возникнуть при старении изоляции, повреждении кабеля или неисправности бытовых приборов. Применяется в жилых домах, офисах, производственных помещениях и других объектах с однофазными сетями 230 В. Подходит для защиты групп розеток, кухонного оборудования, ванных комнат, систем освещения и другого чувствительного к утечкам оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может длительно пропускать без перегрева
• Номинальный ток утечки: 30 мА - порог срабатывания, при котором УЗО автоматически отключает питание
• Номинальное напряжение: 230 В - рассчитано на работу в стандартных однофазных сетях
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных приборов с импульсными источниками питания: стиральные машины, компьютеры, светодиодные светильники)
• Отключающая способность при КЗ: 6 кА - способно безопасно отключить цепь даже при значительном коротком замыкании
• Количество полюсов: 1P+N - однополюсный выключатель с нулевым проводом, что позволяет отключать оба провода одновременно
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних компонентов
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные перенапряжения)
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, подъездах, на улице внутри щита
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытый щит
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата
• Электрическая износостойкость: 2000 циклов включения/выключения - срок службы при частых операциях
• Механическая износостойкость: 20 000 циклов - долговечность механических элементов

Совместимость и монтаж

УЗО NXL-63 6кА 1P+N 40А 30мА тип A АХ (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются два входных и два выходных зажима: фаза (L) и ноль (N). Ноль обязательно подключается через УЗО - это обязательное условие работы. Устройство совместимо с автоматическими выключателями серии NXL-63 и другими модулями того же форм-фактора. Монтаж выполняется в распределительном щите с достаточным свободным местом. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены согласно маркировке на корпусе.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в виде электромеханического устройства - то есть работает без внешнего питания, что делает его надёжнее в случае аварии сети. Отключение происходит за счёт дифференциального трансформатора и механического расцепителя, что исключает возможность отказа при отсутствии напряжения.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля
• Тип A - эффективно защищает от утечек от современной техники (индукционные плиты, ИБП, зарядные устройства)
• Яркое окно индикации - сразу видно состояние контактов: зелёный - включено, красный - сработало
• Кнопка «Тест» - позволяет ежемесячно проверять исправность без специнструментов
• Высокая отключающая способность (6 кА) - подходит для помещений с возможностью больших токов КЗ

Ограничения применения

• Не предназначен для защиты трёхфазных сетей - используется только в однофазных 230 В
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне герметичного щита
• Не защищает от перегрузок и коротких замыканий - необходимо применять в паре с автоматическим выключателем
• Не рекомендуется для защиты цепей с большим уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания
• Не подходит для токов утечки выше 30 мА - для таких задач нужны УЗО с 100 мА или 300 мА

Примеры использования

• Защита группы розеток в кухне - где установлены микроволновка, кофе-машина, холодильник
• Щит в ванной комнате - для защиты розеток и водонагревателя
• Общий входной УЗО в квартире - перед автоматами на освещение и розетки
• Производственные участки с оборудованием на базе частотных преобразователей - если требуется защита типа A
• Офисные помещения с множеством ПК, принтеров, серверов

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - если УЗО не отключилось, не используйте его
• Проверяйте работоспособность хотя бы один раз в месяц - это требование норм безопасности
• При установке следите, чтобы ноль проходил именно через УЗО, а не шuntовался
• Не подключайте несколько УЗО последовательно - это может вызвать селективные сбои
• При использовании в холодных помещениях (например, гараже) убедитесь, что температура не опускается ниже -25C
• Выбирайте УЗО NXL-63 6кА 1P+N 40А 30мА тип A АХ (R) с учётом суммарной мощности подключаемых приборов - не превышайте 40 А
