Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 12/5/20 (4)-CD Стример 201025

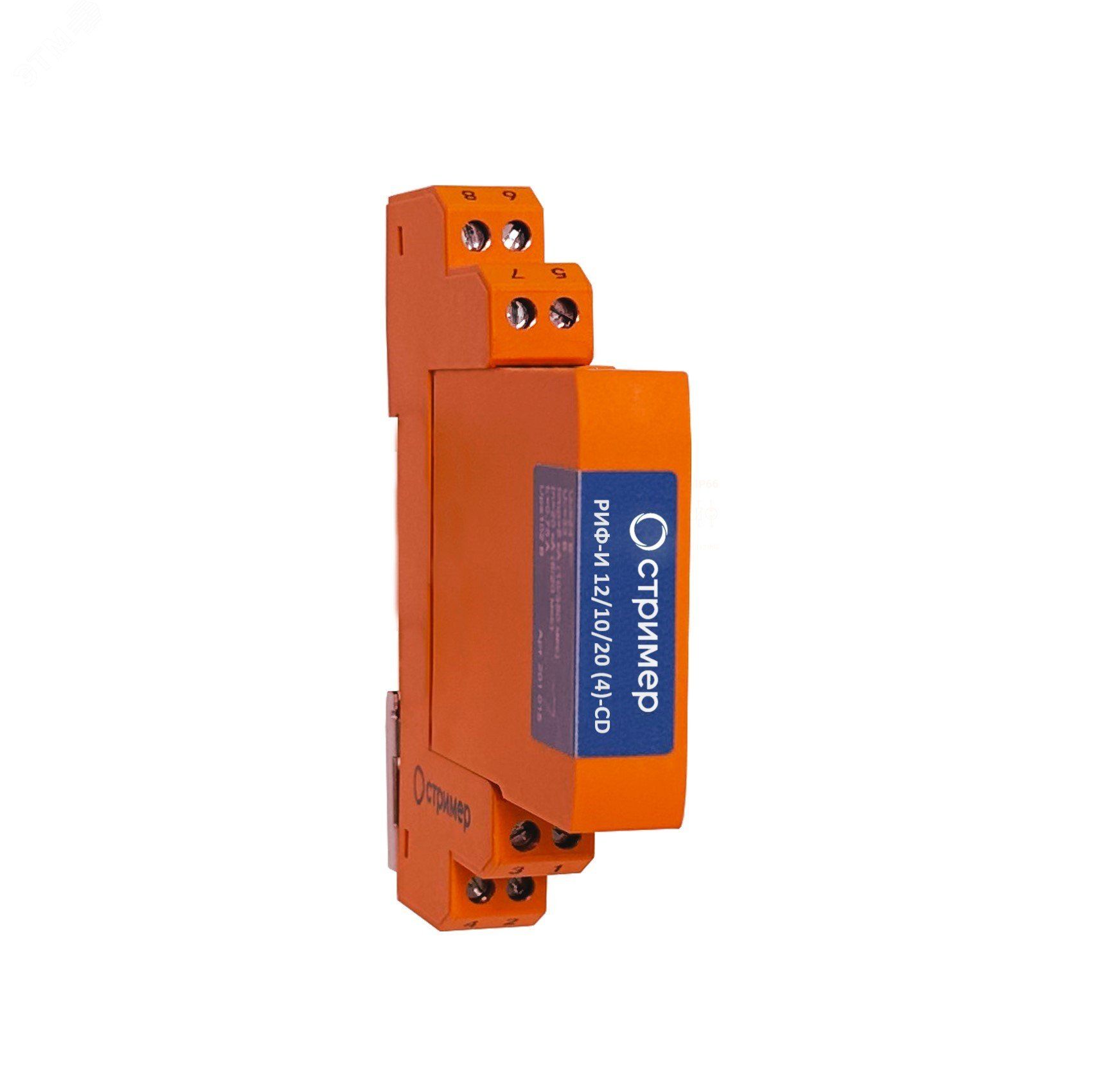

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 12/5/20 (4)-CD Стример - это сменный модуль на DIN-рейку, предназначенный для защиты чувствительного оборудования в информационных сетях от импульсных скачков напряжения, включая последствия грозовых разрядов. Бренд Стример реализует эту модель в серии РИФ-И, обеспечивая надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

РИФ-И 12/5/20 (4)-CD Стример защищает слаботочные интерфейсы, используемые в системах сбора данных и управления: RS-232, RS-485, RS-422, токовые петли 4–20 мА и 0–20 мА, а также протоколы Modbus, Profibus, CAN, HART и другие. Устройство применяется там, где важна сохранность сигнала и целостность оборудования - в АСУ ТП, на промышленных объектах, в системах автоматизации, энергообъектах, насосных станциях и на конвейерах. Модель рассчитана на установку в зонах молниезащиты 0A(B)–2 согласно ГОСТ IEC 61643-22-2022.

Технические характеристики

• Номинальное напряжение постоянного тока: 12 В
• Защитное напряжение (жилa/жилa): 50 В
• Защитное напряжение (жилa/земля): 37 В
• Импульсный ток молнии (10/350 мкс): 10 кА
• Количество защищаемых пар проводников: 4 (две дифференциальные пары)
• Способ монтажа: на DIN-рейку (1 модуль)
• Степень защиты: IP20 - противостояние контакту с пальцами, но не защищён от пыли и воды
• Категория испытаний: D1 по ГОСТ IEC 61643-21

Совместимость и монтаж

Устройство состоит из двух элементов: фиксированной базы и сменного защитного модуля. Это позволяет менять модуль без отключения сигнала - важно при работе в режиме 24/7. Для подключения используются винтовые клеммы: по два вывода на каждую из четырёх защищаемых линий. Заземление выполняется либо через корпус при установке на DIN-рейку, либо отдельным проводником к клемме заземления на устройстве. Рекомендуется использовать медный провод сечением не менее 2,5 мм2 для заземления. Совместим со всеми стандартными DIN-рейками шириной 35 мм.

Безопасность и стандарты

РИФ-И 12/5/20 (4)-CD Стример соответствует требованиям ГОСТ IEC 61643-21 (категория D1) и ГОСТ IEC 61643-22-2022. Применение устройства снижает риск повреждения контроллеров, преобразователей, PLC и других устройств, подключённых к цифровым и аналоговым интерфейсам. Сертифицирован для работы в промышленной среде с температурой от -40C до +70C (не указано явно, но типично для серии РИФ-И).

Преимущества

• Модульная конструкция: замена защитного элемента возможна без остановки системы
• Низкий уровень ограничения напряжения (до 37 В между жилой и землёй) - безопасен для современных микросхем
• Высокая импульсная нагрузочная способность (10 кА) - выдерживает прямые удары молнии вблизи
• Поддержка одновременной защиты четырёх каналов - экономия места на рейке
• Гибкая возможность заземления - через рейку или отдельный провод

Ограничения применения

• Не предназначен для защиты высоковольтных цепей (>12 В постоянного тока)
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать в открытых щитах или сырых помещениях без дополнительной оболочки
• Не работает с переменным током - только для цепей постоянного тока 12 В
• Не рекомендовано применять вне зон молниезащиты 0A(B)–2; требует совместной установки с внешними молниеприёмниками и системами уравнивания потенциалов

Примеры использования

• Защита входов RS-485 в ПЛК на заводе, где есть мощные частотники и вероятность наведённых помех
• Обеспечение работоспособности датчиков токовой петли 4–20 мА на нефтегазовом участке
• Сохранение связи по CAN-шине в автопроизводстве при близком расположении сварочных аппаратов
• Защита терминалов HART в химических цехах с высокой электромагнитной активностью

Практические советы

• Перед установкой проверьте соответствие напряжения линии 12 В постоянного тока - превышение вызовёт выход из строя
• При использовании нескольких модулей на одной рейке соблюдайте расстояние минимум 10 мм между ними для лучшего теплоотвода
• Заземляйте обязательно: даже при хорошем контакте с DIN-рейкой лучше сделать отдельный провод к шине PE
• Проверяйте состояние модуля ежегодно - индикатор состояния (если есть) показывает необходимость замены
• При проектировании системы учтите, что РИФ-И 12/5/20 (4)-CD Стример защищает только сигнал, а не питание - для питания нужен отдельный УЗИП
