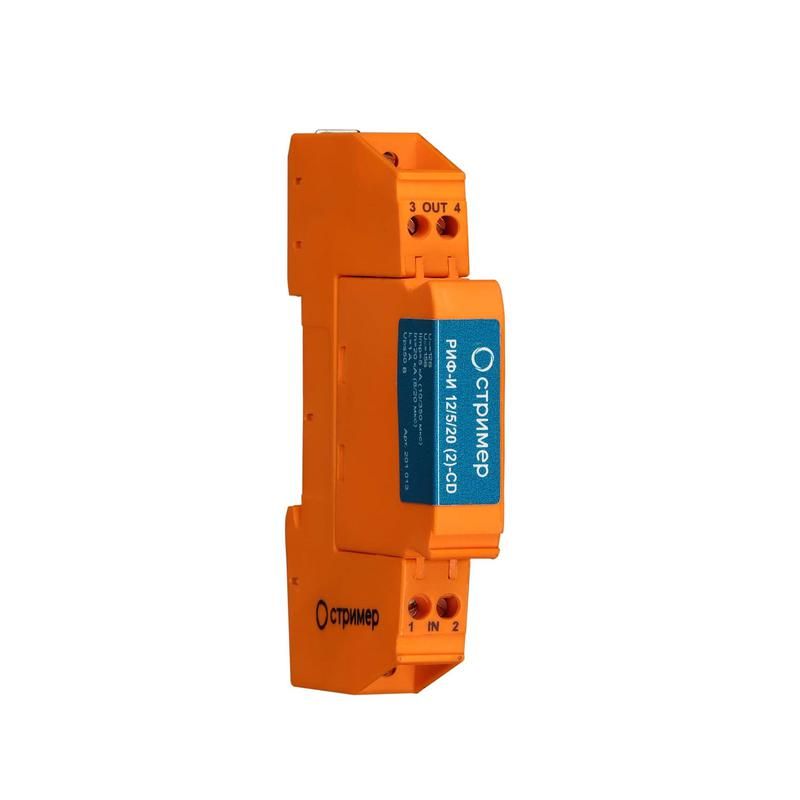

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 12/5/20 (2)-CD Стример 201014

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП (артикулы 201014 и риф-и 12/5/20 (2)-cd) предназначено для защиты чувствительных слаботочных цепей от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные помехи. Это сменный модуль, устанавливаемый на DIN-рейку, который обеспечивает надёжную работу оборудования в условиях электромагнитной нагрузки.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП применяется для защиты цифровых и аналоговых интерфейсов, работающих при низком напряжении. Подходит для защиты следующих типов цепей:

• RS-485, RS-422 - промышленные шины связи;
• TTL, TTY - последовательные порты управления;
• «токовая петля» 4–20 мА - измерительные контуры;
• другие слаботочные сигналы с напряжением до 12 В постоянного тока.

УЗИП устанавливают на границах между первой и второй зонами молниезащиты - например, там, где кабель выходит из здания или переходит от внешней сети к внутреннему оборудованию.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока - оптимальный уровень для большинства цифровых интерфейсов.
• Максимальное длительное рабочее напряжение: 15 В постоянного тока / 10,5 В переменного тока - допустимые пределы для бесперебойной работы без срабатывания.
• Защитное напряжение: 50 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания УЗИП.
• Максимальный разрядный ток (8/20 мкс): 20 кА - способность поглощать мощные импульсы, такие как удары молнии вблизи объекта.
• Количество силовых полюсов: 1 - защищает одну пару проводов (дифференциальный режим).
• Количество защищаемых проводников: 2 - соответствует одному каналу связи (например, A/B в RS-485).
• Способ монтажа: DIN-рейка 35 мм - совместим со стандартными распределительными щитами.
• Количество модулей DIN: 1 - компактный размер, не занимает лишнего места.
• Максимальное сечение провода: 2,5 мм2 - позволяет использовать распространённые медные жилы.
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды или пыли; требует установки внутри закрытого корпуса.
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения.
• Сигнализация: оптический индикатор - показывает состояние защиты (зелёный = исправно, красный = требуется замена).
• Гарантийный срок: 24 месяца - подтверждает долговечность компонентов.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП состоит из двух частей: основания (базы) и сменного модуля. База фиксируется на DIN-рейке и имеет клеммы для подключения питания и сигнальных проводов. Модуль вставляется сверху - он легко заменяется при выходе из строя.

Подключение выполняется через винтовые клеммы. Для надёжности используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении постоянного тока. Нулевой и сигнальный провода должны быть подключены к соответствующим контактам - неверное подключение снижает эффективность защиты.

Безопасность и стандарты

УЗИП соответствует требованиям к защите слаботочных цепей, применяемым в промышленной автоматизации. Хотя явного указания стандарта в данных нет, его параметры (20 кА, 50 В защитного уровня) соответствуют практикам, рекомендованным IEC 61643-21 для устройств защиты информационных технологий. Применение устройства повышает безопасность оборудования и персонала за счёт предотвращения пробоев изоляции и возгораний.

Преимущества

• Высокая энергоёмкость (20 кА) - выдерживает самые сильные импульсы, характерные для промзон и объектов с высокой грозовой активностью.
• Оптическая индикация состояния - позволяет оперативно выявить отказ без тестирования мультиметром.
• Сменный модуль - не нужно менять всю базу, достаточно заменить лишь повреждённый элемент, что экономит время и деньги.
• Широкий температурный диапазон - подходит для установки вне помещений, в необогреваемых щитовых, на улице внутри герметичных корпусов.
• Компактность - один модуль DIN освобождает место для других устройств в щите.

Ограничения применения

• Не предназначен для защиты сетей переменного тока 220 В - используется исключительно в слаботочных цепях до 12 В.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на открытых площадках или во влажных средах без дополнительного кожуха.
• Не защищает от перегрузок по току или короткому замыканию - необходимо дополнительно устанавливать автоматические выключатели или предохранители в цепи.
• Не подходит для защиты Ethernet (RJ45), USB, HDMI - эти интерфейсы требуют специализированных УЗИП с другим числом контактов и уровнем защиты.

Примеры использования

• На входе в контроллер PLC - защита от импульсов, пришедших по кабелю RS-485 от датчиков на крыше.
• В системе сбора данных с терминалов - защита линии 4–20 мА от грозового воздействия на антенну.
• На границе между внешним кабелем и серверным шкафом - предотвращение повреждения маршрутизатора или модема.
• В тепличном комплексе - защита датчиков температуры и влажности, подключённых по токовой петле к центральному контроллеру.

Практические советы

• Перед установкой проверьте, чтобы напряжение в цепи не превышало 15 В постоянного тока - иначе УЗИП будет работать в аварийном режиме.
• Обязательно используйте качественные кабели с экранированием - УЗИП работает лучше, когда помехи не проникают в цепь до него.
• При замене модуля отключите питание - даже при низком напряжении есть риск повреждения платы при работе под напряжением.
• Если индикатор стал красным - замените модуль сразу. Элементы защиты не восстанавливаются после срабатывания.
• Для систем с несколькими интерфейсами - устанавливайте по одному УЗИП на каждый канал. Параллельное подключение нескольких УЗИП на одну линию недопустимо.
