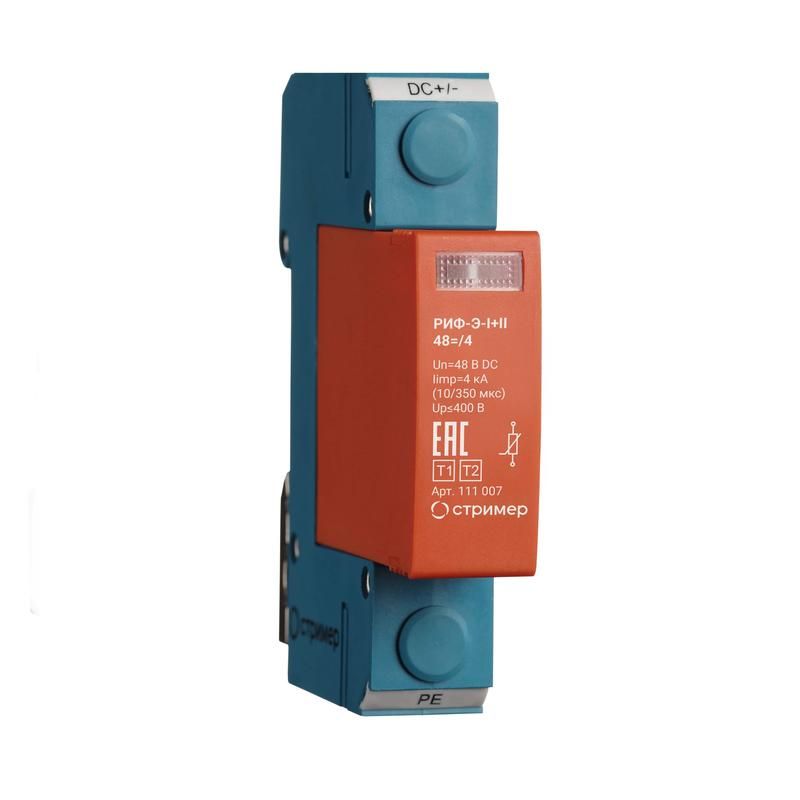

Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-I+II 48=/4 - 111007 Стример

Устройство защиты от импульсных перенапряжений для систем постоянного тока 48DC 0.4кВ 15кА с визуальным сигналом, УЗИП (СТРИМЕР, РИФ-Э) предназначено для защиты электронного оборудования в DC-системах от кратковременных скачков напряжения, вызванных молниями или коммутационными процессами. Благодаря однополюсной конструкции и визуальному индикатору состояния, УЗИП (СТРИМЕР, РИФ-Э) легко интегрируется в щиты управления с DIN-рейкой.

Назначение и область применения

УЗИП (СТРИМЕР, РИФ-Э) защищает оборудование в системах постоянного тока 48 В от импульсных перенапряжений класса I+II. Подходит для установки в местах перехода между зонами молниезащиты — например, на входе в распределительный щит или рядом с источниками питания. Применяется в солнечных ЭС, телекоммуникационных станциях, системах освещения, промышленных АСУ ТП и других объектах с DC-сетями.

Технические характеристики

• Номинальное напряжение постоянного тока: 48 В
• Наибольшее длительное напряжение постоянного тока: 85 В
• Номинальный импульсный ток (8/20 мкс): 15 кА
• Максимальный разрядный ток (8/20 мкс): 30 кА
• Защитное напряжение: ≤400 В
• Количество полюсов: 1
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 1
• Степень защиты: IP20
• Диапазон рабочих температур: от -40 °C до +80 °C
• Максимальное сечение жесткого проводника: 35 мм²
• Гарантийный срок: 24 месяца

Совместимость и монтаж

УЗИП (СТРИМЕР, РИФ-Э) устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются клеммы, рассчитанные на жесткий проводник сечением до 35 мм². Кабель подключается прямо к устройству — никаких дополнительных адаптеров не требуется. Визуальный индикатор показывает состояние защиты: зелёный — работает, красный — требует замены. Сменный варисторный модуль позволяет заменить только повреждённую часть, не меняя всю базу.

Безопасность и стандарты

УЗИП (СТРИМЕР, РИФ-Э) соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Относится к классу I+II, что означает способность выдерживать прямые удары молнии и вторичные импульсы. Конструкция обеспечивает безопасную работу даже при превышении допустимого напряжения — варисторный элемент срабатывает без возгорания.

Преимущества

• Однополюсная компактная форма занимает всего один модуль DIN — экономит место в шкафу.
• Визуальный индикатор сразу сигнализирует о выходе из строя — не нужен внешний контроль.
• Сменный модуль снижает затраты на обслуживание — можно менять только варистор, не трогая крепление.
• Высокий запас по току (до 30 кА) обеспечивает надёжность в условиях частых перенапряжений.
• Широкий температурный диапазон (-40…+80 °C) позволяет использовать в холодных и жарких регионах.

Ограничения применения

• Не предназначен для переменного тока — применять только в цепях постоянного тока 48 В.
• IP20 не обеспечивает защиту от брызг и пыли — устанавливать только внутри закрытых щитов.
• Максимальное длительное напряжение 85 В — нельзя использовать в системах с напряжением выше этого значения, даже кратковременно.
• Не заменяет основную молниезащиту — должен использоваться как вторичное средство защиты после грозозащитного устройства.

Примеры использования

• Щит управления солнечной электростанцией 48 В — защита инверторов и контроллеров заряда.
• Телекоммуникационный шкаф с DC-питанием — защита радиомодулей и серверов.
• Промышленный автоматический контур — защита PLC, датчиков и исполнительных механизмов.
• Системы автономного освещения на светодиодах — предотвращение пробоя драйверов при грозе.

Практические советы

• Перед установкой проверьте, чтобы максимальное напряжение в вашей системе не превышало 85 В — иначе УЗИП (СТРИМЕР, РИФ-Э) будет работать в режиме перегрузки.
• Подключение проводов выполняйте плотно — плохой контакт увеличивает риск нагрева и отказа.
• Проверяйте цвет индикатора каждые 6–12 месяцев — особенно в районах с высокой грозовой активностью.
• При замене модуля используйте оригинальные запчасти — совместимость гарантируется только для серий РИФ-Э.
• Не устанавливайте УЗИП (СТРИМЕР, РИФ-Э) дальше чем через 1 метр от защищаемого оборудования — длинные провода снижают эффективность защиты.
