Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 48DC/15 с - 48=/15 Стример 122108

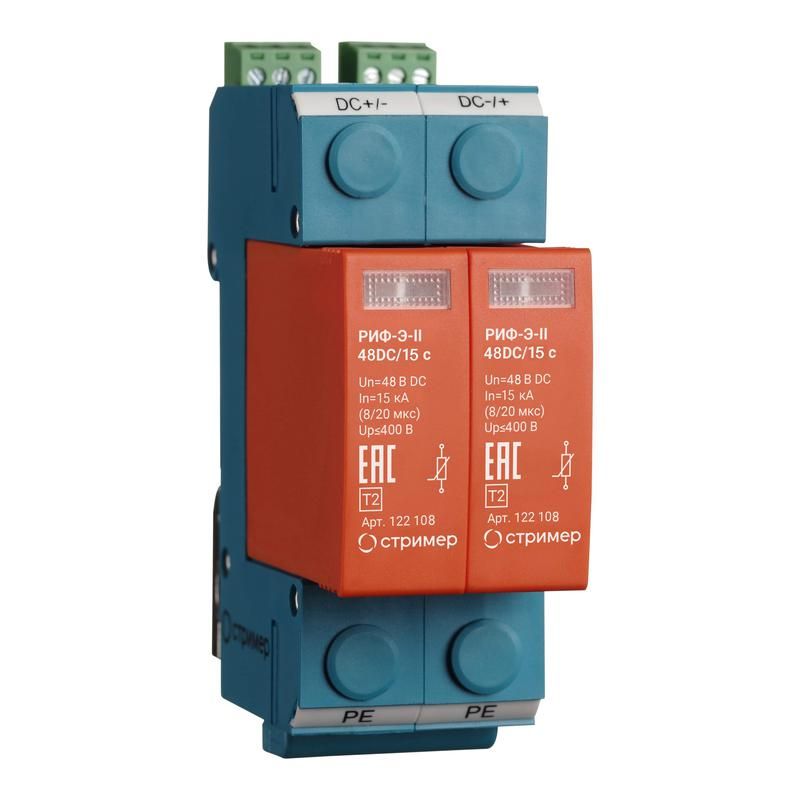

Устройство защиты от импульсных перенапряжений РИФ-Э-II 48DC/15кА с Стример - двухполюсный ограничитель импульсных перенапряжений класса II, предназначенный для защиты оборудования постоянного тока 48 В от скачков напряжения, вызванных молниями или коммутационными процессами. Установлено на DIN-рейку, имеет оптическую сигнализацию состояния и рассчитано на работу в суровых условиях. Артикул 122108 соответствует серии РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 48DC/15кА с Стример защищает двухпроводные цепи постоянного тока напряжением до 48 В от высоковольтных импульсов. Подходит для установки в системах управления, телекоммуникациях, энергообеспечении объектов с солнечными батареями, промышленных контроллерах и других устройствах, работающих от постоянного тока. Применяется в рамках первой или второй зоны молниезащиты согласно ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение постоянного тока: 48 В
• Наибольшее длительное напряжение постоянного тока (Uc): 85 В
• Защитное напряжение (Up): 400 В - максимальное напряжение, которое будет присутствовать на выходе после срабатывания
• Номинальный импульсный ток (8/20 мкс): 15 кА - способность выдерживать типичные импульсы молнии
• Максимальный разрядный ток (8/20 мкс): 30 кА - предельная нагрузка при экстремальных событиях
• Количество полюсов: 2 - защита обоих проводов цепи постоянного тока
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке 35 мм
• Максимальное сечение провода: 35 мм2 - позволяет подключить мощные кабели
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от -40 C до +80 C - работает в холодных и жарких помещениях
• Сигнализация: оптическая - красный индикатор показывает отказ модуля
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 48DC/15кА с Стример устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый из двух варисторных модулей фиксируется на общей базе, которая обеспечивает надёжный контакт с сетью. Для подключения используются винтовые зажимы, допускающие провода сечением до 35 мм2. Обязательно соблюдать полярность при подключении (+ и –). Рекомендуемый номинал предохранителя в цепи - 63–125 А gL/gG. Модуль заменяется без демонтажа всей конструкции - достаточно отсоединить повреждённый элемент и вставить новый.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Конструкция исключает возможность возгорания при штатном срабатывании. Индикация состояния позволяет своевременно выявить отказ и заменить модуль до потери защиты. Наличие контакта дистанционной сигнализации даёт возможность подключить внешнюю систему контроля (например, SCADA).

Преимущества

• Высокая помехоустойчивость благодаря двум параллельным варисторным модулям
• Оптическая индикация отказа - легко диагностировать состояние без тестирования
• Замена модуля без отключения питания основной цепи (при условии наличия отключающего аппарата)
• Широкий температурный диапазон - подходит для установки вне помещений и в необогреваемых щитах
• Поддержка двухполюсной схемы - равномерная защита всех проводов цепи постоянного тока

Ограничения применения

• Не предназначен для защиты переменного тока - только для цепей постоянного тока 48 В
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных или запылённых средах без дополнительной герметизации корпуса
• Не заменяет основной предохранитель - требует обязательной установки в цепи грузового предохранителя 63–125 А
• Не рекомендовано применение в цепях с напряжением выше 85 В постоянного тока - возможен пробой варистора

Примеры использования

• Щиты солнечных электростанций - защита контроллеров заряда и инверторов от импульсов на входе постоянного тока
• Промышленные автоматизированные системы - защита PLC, датчиков и исполнительных механизмов от перенапряжений
• Железнодорожные системы управления - защита цепей 48 В постоянного тока в шкафах сигнализации и связи
• Телекоммуникационные станции - защита серверов и оборудования от скачков напряжения в DC-питании

Практические советы

• Перед установкой проверьте соответствие напряжения вашей цепи - не превышайте 85 В постоянного тока
• Обеспечьте минимальное расстояние между этим УЗИП и другими аппаратами - чтобы не затруднять доступ для замены модуля
• При использовании в открытом шкафу или на улице - обязательно заключите устройство в герметичный кожух
• Проверяйте индикатор состояния ежеквартально - при появлении красного цвета немедленно замените модуль
• При проектировании системы учтите, что РИФ-Э-II 48DC/15кА с Стример - это вторая ступень защиты; первая должна быть установлена на входе объекта
