Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 48/2/20 (4)-CD Стример 201019

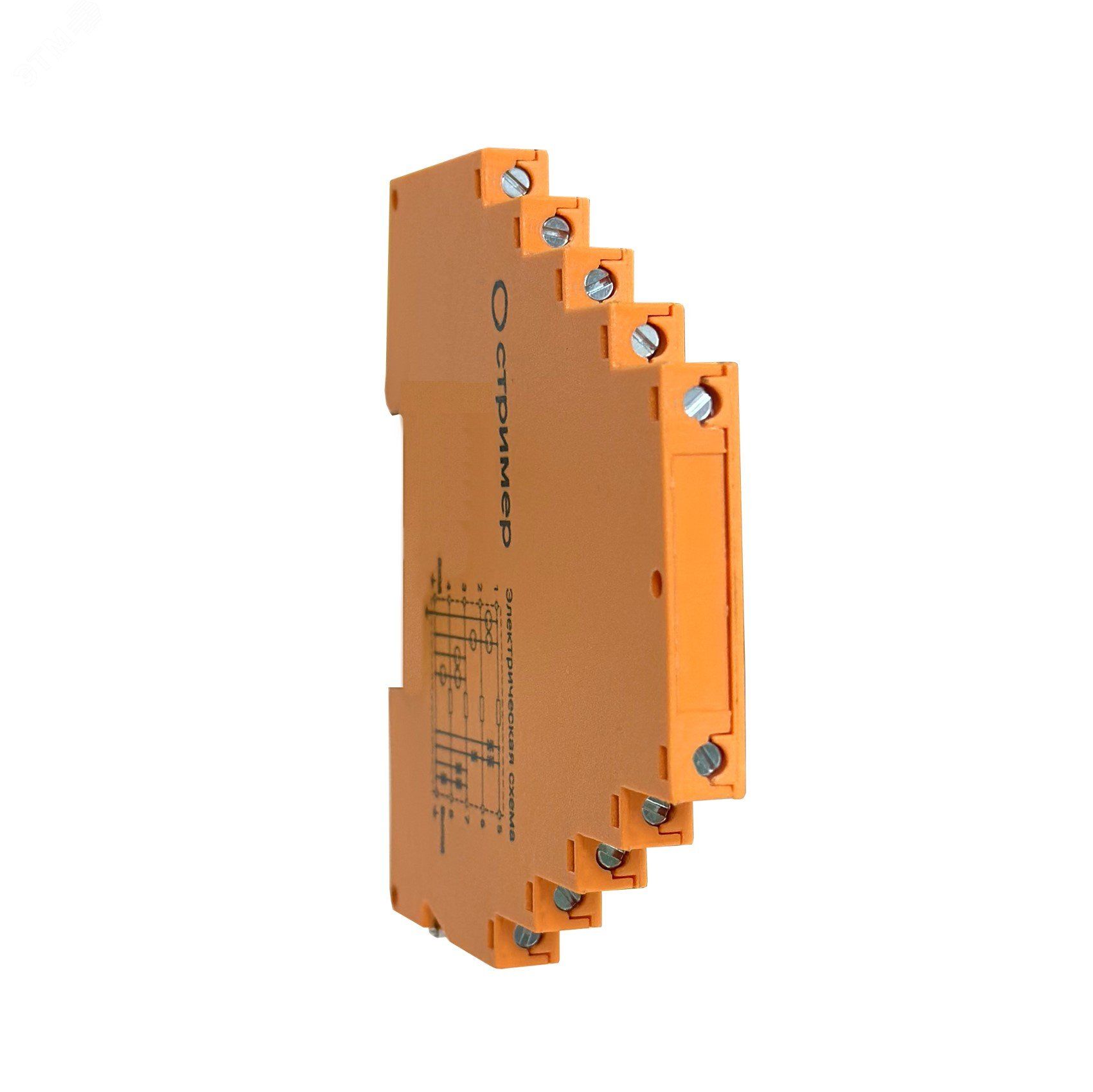

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 48/2/20 (4)-CD СТРИМЕР - компактный ограничитель импульсных перенапряжений, предназначенный для защиты чувствительного оборудования в промышленных сетях связи и управления. Бренд Стример обеспечивает надежную работу устройства в условиях высоких электромагнитных нагрузок, а артикул 201019 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 48/2/20 (4)-CD СТРИМЕР защищает оборудование от кратковременных скачков напряжения, вызванных молниями, коммутацией или внешними помехами. Подходит для защиты симметричных и несимметричных интерфейсов: RS-232, RS-485, RS-422, TTY, токовые петли 4–20 мА и 0–20 мА, а также протоколов Modbus, Profibus, CAN, HART, Fieldbus и других. Применяется в системах промышленной автоматизации, АСУ ТП, измерительных комплексах, на объектах с высокой плотностью электроники - например, на заводах, в насосных станциях, на трубопроводах и в энергообъектах.

Технические характеристики

• Номинальное напряжение постоянного тока: 48 В
• Защитное напряжение (жила/жила): 85 В
• Защитное напряжение (жила/земля): 97 В
• Импульсный ток молнии (10/350 мкс): 2 кА
• Количество защищаемых пар проводников: 4 (2 канала)
• Количество модулей DIN: 1
• Толщина модуля: 7 мм
• Способ монтажа: на DIN-рейку
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Категория испытаний: D1 по ГОСТ IEC 61643-21

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 48/2/20 (4)-CD СТРИМЕР устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение входных и выходных проводников выполняется через винтовые клеммы - достаточно открутить крышку, вставить провода и затянуть винты усилием до упора. Для заземления предусмотрены два варианта: через контакт на DIN-рейке (при правильном контакте рейки с шиной PE) или напрямую через отдельные клеммы заземления. Обязательно проверьте целостность заземляющего контура перед запуском системы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-22-2022 и ГОСТ IEC 61643-21. Категория испытаний D1 означает, что устройство рассчитано на применение в зонах 0A(B)–2 молниезащиты - то есть там, где возможны прямые или близкие удары молнии. Монолитный корпус исключает возможность случайного доступа к внутренним элементам, повышая безопасность при обслуживании.

Преимущества

• Компактная форма - всего 7 мм толщиной, экономит место на DIN-рейке
• Низкий уровень защитного напряжения (до 97 В) - минимизирует риск повреждения чувствительной электроники
• Поддержка четырех каналов - можно защитить сразу две симметричные пары (например, RS-485 A/B и C/D)
• Гибкая система заземления - работает как через рейку, так и через выносные клеммы
• Устойчивость к длительным импульсам (10/350 мкс) - способна поглощать энергию молнии, а не просто отводить её

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытого воздуха - степень защиты IP20 требует установки внутри щита
• Не защищает от постоянного превышения напряжения выше 48 В - для этого нужны дополнительные средства (например, стабилизаторы)
• Не совместим с переменным током - применяется только в цепях постоянного тока
• Не рекомендовано использовать в качестве единственного уровня защиты на объектах с высокой грозовой активностью - требуется многоступенчатая система (класс I+II+III)

Примеры использования

• Защита контроллеров PLC на производстве от импульсов по линии RS-485
• Обеспечение работоспособности терморегуляторов с токовой петлёй 4–20 мА на тепломагистралях
• Сохранение связи между датчиками и SCADA-системой в условиях грозы на нефтебазе
• Защита портов CAN-шины в автономных системах управления транспортом

Практические советы

• Перед установкой убедитесь, что рабочее напряжение вашей сети не превышает 48 В постоянного тока - превышение может вывести устройство из строя
• При использовании нескольких таких устройств на одной рейке соблюдайте расстояние между ними - не менее 10 мм для лучшего теплоотвода
• Проверяйте качество соединения с заземляющей шиной: сопротивление должно быть меньше 1 Ом
• Не используйте устройство в цепях с переменным током - даже если напряжение ниже 48 В, тип защиты не подходит
• При замене старого УЗИП обязательно отключите питание и снимите все сигналы - даже малый потенциал может повредить новое устройство
