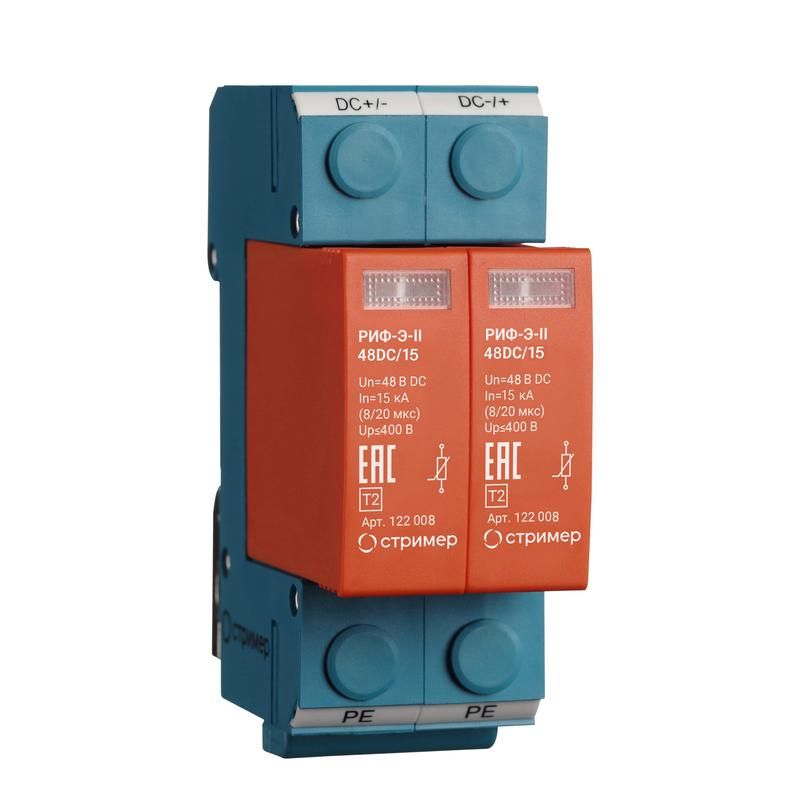

Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 48DC/15 - 48=/15 Стример 122008

Устройство защиты от импульсных перенапряжений РИФ-Э-II 48DC/15 0.4кВ 15кА с визуальным сигналом Стример (УЗИП) предназначено для защиты оборудования постоянного тока от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные выбросы. Бренд Стример реализует эту модель в серии РИФ-Э как надежное решение для систем управления, связи и автоматизации на базе 48 В постоянного тока.

Назначение и область применения

УЗИП РИФ-Э-II 48DC/15 0.4кВ 15кА с визуальным сигналом Стример защищает двухпроводные цепи постоянного тока от импульсных перенапряжений. Подходит для установки в распределительных щитах объектов, где есть риск попадания энергии молнии или возникновения высоковольтных помех - например, на солнечных электростанциях, телекоммуникационных узлах, системах автономного питания, железнодорожной сигнализации и промышленных контроллерах.

Технические характеристики

• Номинальное напряжение постоянного тока: 48 В
• Наибольшее длительное напряжение постоянного тока: 85 В
• Защитное напряжение: 400 В - максимальное напряжение, которое будет присутствовать на выходе после срабатывания
• Максимальный разрядный ток (8/20 мкс): 30 кА - способность выдерживать мощные импульсы, такие как удары молнии
• Количество силовых полюсов: 2 - защита обоих проводов (+ и –)
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 17,5 мм каждый
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение провода: 35 мм2 - позволяет использовать толстые кабели для больших токов
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях, включая холодные хранилища и жаркие помещения
• Сигнализация: оптический индикатор - цветной флажок показывает состояние защиты (зеленый - исправно, красный - требуется замена)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

УЗИП РИФ-Э-II 48DC/15 0.4кВ 15кА с визуальным сигналом Стример совместим со всеми стандартными DIN-рейками 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 35 мм2. Каждый из двух варисторных модулей легко заменяется без демонтажа всей конструкции - достаточно открутить фиксирующие болты и вытащить поврежденный элемент. Установка выполняется в щите после основного автомата или предохранителя. Рекомендованное сечение защитного устройства: предохранитель gL/gG на 63–125 А.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Относится к классу II - предназначен для защиты внутри помещений на втором уровне молниезащиты, после первичного УЗИП на входе объекта. Конструкция обеспечивает безопасную работу даже при отказе одного из варисторов благодаря механической блокировке и визуальной индикации состояния.

Преимущества

• Двухполюсная защита - гарантирует равномерную защиту всех проводов цепи постоянного тока
• Визуальная индикация - сразу видно, когда модуль вышел из строя, что снижает риск эксплуатации незащищенной системы
• Легкая замена модулей - не требует отключения всего щита, достаточно заменить один блок
• Широкий температурный диапазон - надежно работает в холодных и жарких средах
• Высокая разрядная способность - 30 кА обеспечивают защиту даже при близком ударе молнии

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых местах без дополнительной герметизации
• Не защищает от длительных перенапряжений - только от кратковременных импульсов; для защиты от просадок или перегрузок нужны другие устройства
• Не применяется в сетях переменного тока - только для постоянного тока 48 В
• Требует обязательной установки предохранителя 63–125 А перед собой - без него возможен перегрев и возгорание при многократном срабатывании

Примеры использования

• Щит управления солнечной электростанцией - защита от импульсов, вызванных грозой или переключением инвертора
• Телекоммуникационный шкаф с питанием 48 В DC - защита серверов и радиооборудования
• Железнодорожные системы сигнализации - обеспечение бесперебойной работы при внешних электромагнитных воздействиях
• Автоматизированные производства с PLC и датчиками на постоянном токе

Практические советы

• Перед установкой проверьте соответствие напряжения вашей системы - номинал 48 В, но допустимо длительное напряжение до 85 В
• Обязательно используйте предохранитель 63–125 А gL/gG перед УЗИП - он предотвращает тепловую деструкцию при отказе варистора
• Проверяйте индикатор регулярно - красный цвет означает необходимость немедленной замены модуля
• Не устанавливайте рядом с источниками тепла выше +80 C - это сокращает срок службы варисторов
• При использовании в нескольких точках объекта соблюдайте принцип координации: первый уровень - УЗИП класса I на входе, второй - РИФ-Э-II 48DC/15 0.4кВ 15кА с визуальным сигналом Стример на участке нагрузки
