Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-I+II 48=/4 c - 111107 Стример

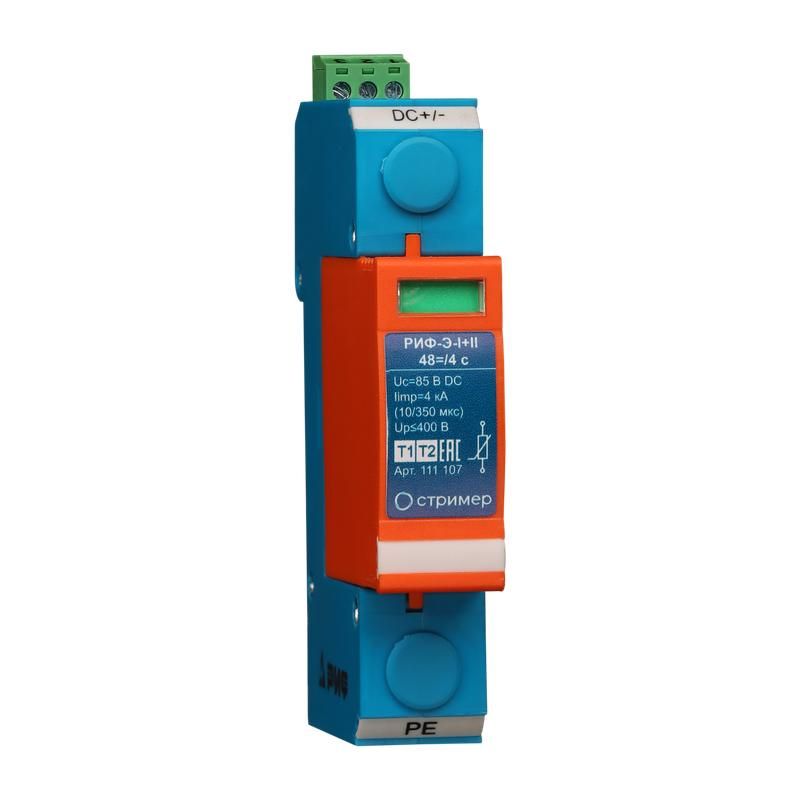

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 48=/4 с визуальным сигналом Стример — однополюсный ограничитель импульсных перенапряжений класса I+II для систем постоянного тока напряжением до 48 В. Предназначен для защиты чувствительного оборудования от скачков напряжения, вызванных молниями или коммутационными процессами, устанавливается на DIN-рейку и оснащен оптической индикацией состояния.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 48=/4 с визуальным сигналом Стример защищает оборудование в цепях постоянного тока от высоковольтных импульсов, возникающих при ударах молнии или внезапных перегрузках в сети. Подходит для установки в распределительных щитах объектов с системой молниезащиты первой и второй зоны (по ГОСТ Р МЭК 62305-1). Применяется в системах энергообеспечения: солнечных электростанциях, телекоммуникационных станциях, железнодорожном транспорте, промышленных АСУ ТП и других DC-сетях с напряжением до 48 В.

Технические характеристики

• Номинальное напряжение постоянного тока: 48 В
• Наибольшее длительное напряжение постоянного тока: 85 В
• Защитное напряжение: 400 В — максимальное напряжение, которое будет присутствовать на выходе после срабатывания устройства
• Номинальный импульсный ток (8/20 мкс): 15 кА — способность выдерживать типичные импульсы молний
• Максимальный разрядный ток (8/20 мкс): 30 кА — предельная нагрузка при экстремальных событиях
• Количество силовых полюсов: 1 — однополюсное исполнение для одной полярности цепи
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 1
• Степень защиты: IP20 — защита от доступа пальцев и крупных частиц, не предназначено для открытых площадок
• Сигнализация: оптическая — красный индикатор показывает отказ варистора
• Максимальное сечение подключаемого провода: 35 мм²
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 48=/4 с визуальным сигналом Стример монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 35 мм². Клеммы совместимы с медными жилами, в том числе с наконечниками. Установка выполняется в щите, где есть доступ к цепям постоянного тока — обычно после входного автоматического выключателя и перед контроллерами, преобразователями или батарейными массивами. Обязательно соблюдать полярность: устройство работает только при правильном подключении “+” и “–”. После монтажа проверьте положение индикатора — он должен быть зеленым (рабочий режим).

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Проект выполнен в соответствии с рекомендациями по зонированию молниезащиты. Конструкция обеспечивает безопасное отключение при выходе варистора из строя — контакты дистанционной сигнализации замыкаются при аварии, что позволяет подключить внешнюю систему контроля. Напряжение 400 В на выходе не представляет опасности для большинства низковольтной электроники, однако не следует использовать устройство в сетях выше 85 В постоянного тока — это приведёт к перегреву и преждевременному выходу из строя.

Преимущества

• Сменный варисторный модуль — можно заменить только поврежденную часть, не меняя всю базу
• Ярко выраженная визуальная индикация — легко диагностировать состояние без тестера
• Высокая помехоустойчивость — надежно справляется с импульсами до 30 кА
• Широкий температурный диапазон — работает в суровых условиях, включая холодные регионы
• Один модуль занимает минимум места — удобно для компактных шкафов

Ограничения применения

• Не предназначен для переменного тока — применение в AC-цепях недопустимо
• Не защищает от долговременных перенапряжений — требует параллельной установки термозащиты или реле напряжения
• IP20 — нельзя устанавливать во влажных помещениях, на улице или в пыльных средах без дополнительной защиты корпуса
• Максимальное напряжение 85 В — запрещено использование в системах с напряжением выше этого значения (например, 110 В DC)
• Не имеет функции автоматического отключения — при срабатывании требуется ручная замена модуля

Примеры использования

• Солнечные электростанции: защита контроллеров заряда и инверторов от грозовых импульсов
• Железнодорожные системы управления: защита БЛОКОВ ЦЕНТРАЛИЗАЦИИ и релейных цепей постоянного тока
• Телекоммуникационные станции: фильтрация импульсов в питании радиобашен и серверов
• Промышленные АСУ ТП: защита PLC, датчиков и интерфейсов в цепях 24 В и 48 В DC
• Автономные системы питания: обеспечение безопасности аккумуляторных батарей и зарядных устройств

Практические советы

• Перед установкой проверьте напряжение в цепи — оно не должно превышать 85 В даже временно
• Подключайте провода плотно, используя момент затяжки, указанный в документации — слабый контакт вызывает нагрев
• Обращайте внимание на цвет индикатора при каждом обслуживании — красный цвет означает необходимость замены модуля
• Для систем с несколькими источниками питания (например, солнце + сеть) устанавливайте УЗИП сразу после каждого входа
• Не допускайте попадания воды внутрь щита — даже при IP20 повышенная влажность снижает срок службы варистора
• Заменяйте модуль даже при отсутствии видимых повреждений — после нескольких срабатываний его эффективность снижается
