Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 12/2/20 (4)-CD Стример 201017

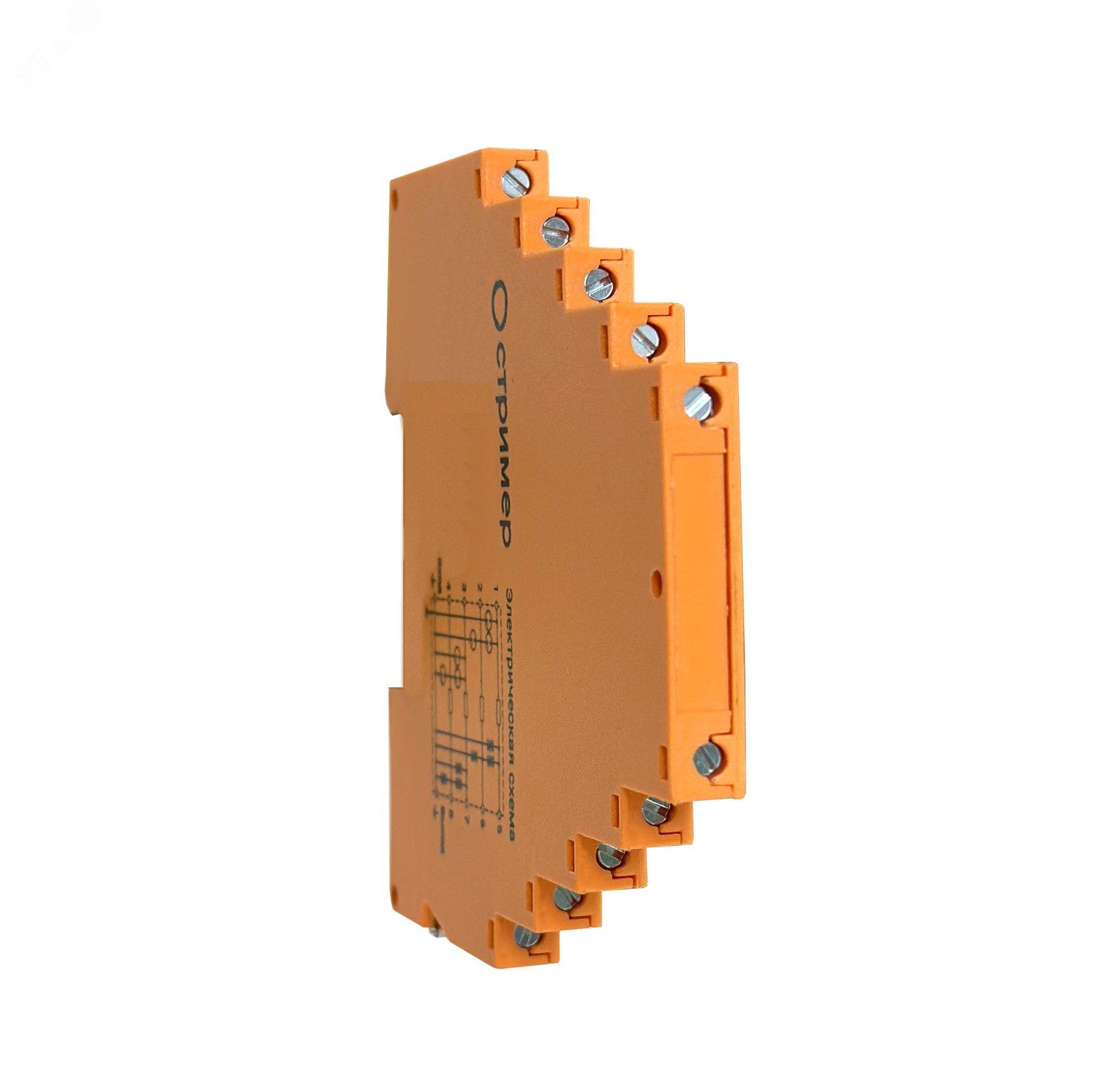

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 12/2/20 (4)-CD СТРИМЕР, УЗИП — компактный ограничитель импульсных перенапряжений, предназначенный для защиты чувствительного оборудования в промышленных сетях связи и управления. Бренд Стример и артикул 201017 указывают на серию РИФ-И, созданную для надёжной работы в условиях электромагнитных помех.

Назначение и область применения

УЗИП РИФ-И 12/2/20 (4)-CD СТРИМЕР защищает оборудование от кратковременных скачков напряжения, вызванных грозовыми разрядами, коммутацией или другими источниками импульсных помех. Подходит для защиты цифровых и аналоговых интерфейсов: RS-232, RS-485, RS-422, TTY, токовые петли 4–20 мА и 0–20 мА, а также протоколов Modbus, Profibus, CAN, HART и других. Применяется в системах промышленной автоматизации, АСУ ТП, измерительных комплексах, на объектах с высокой плотностью электроники — например, на заводах, в насосных станциях, на трубопроводах и в энергообъектах.

Технические характеристики

• Номинальное напряжение постоянного тока: 12 В
• Защитное напряжение (жила/жила): 30 В
• Защитное напряжение (жила/земля): 35 В
• Импульсный ток молнии (10/350 мкс): 2 кА
• Количество защищаемых пар проводников: 4 (2 дифференциальных канала)
• Способ монтажа: на DIN-рейку (1 модуль)
• Габаритная толщина: 7 мм
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не герметична)
• Категория испытаний: D1 по ГОСТ IEC 61643-21

Совместимость и монтаж

УЗИП РИФ-И 12/2/20 (4)-CD СТРИМЕР устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение сигналов выполняется через винтовые клеммы — достаточно открутить крышку, вставить провода и затянуть винты усилием до упора. Для заземления предусмотрены два варианта: через контакт на DIN-рейке (при использовании металлической рейки с хорошим контактом) или напрямую через отдельные клеммы заземления. Обязательно обеспечьте низкоомное соединение с контуром заземления — это влияет на эффективность защиты. Максимальное сечение провода — рекомендовано до 2,5 мм².

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-21 и ГОСТ IEC 61643-22-2022. Отнесено к категории D1 — значит, способно выдерживать прямые удары молнии в пределах зон 0A(B)-2. Сертифицировано для использования в промышленных средах. Корпус выполнен из самозатухающего материала, не распространяет горение. Работает в температурном диапазоне от -40°C до +70°C (не указано явно, но типично для серии РИФ-И).

Преимущества

• Компактность: всего 1 модуль DIN (7 мм толщиной) — экономит место в шкафу.
• Низкий уровень ограничения напряжения (до 35 В) — безопасен для современной микросхемной аппаратуры.
• Поддерживает одновременную защиту четырёх проводников — идеально для двухдуплексных интерфейсов (например, RS-485).
• Гибкая возможность заземления — через рейку или клеммы, что удобно при ограниченном доступе к шасси.
• Монолитный корпус — исключает механические повреждения и снижает риск попадания пыли внутрь.

Ограничения применения

• Не предназначен для переменного тока — работает только с цепями постоянного тока до 12 В.
• Степень защиты IP20 не допускает использование во влажных, запылённых или открытых помещениях — требует установки внутри закрытого щита.
• Не защищает от длительных перегрузок или повышенного напряжения сети — только от импульсов.
• Не совместим с высокочастотными или радиочастотными линиями — только для низкоскоростных цифровых и аналоговых сигналов.

Примеры использования

• Защита контроллеров PLC от импульсов в системе RS-485 на производстве.
• Обеспечение целостности сигнала в токовой петле 4–20 мА от датчиков давления на нефтеперерабатывающем заводе.
• Защита портов Modbus в распределительном щите на тепловой станции.
• Сохранение работоспособности терминалов сбора данных в холодильных камерах с частыми перебоями питания.

Практические советы

• Перед установкой проверьте соответствие напряжения линии — устройство рассчитано только на 12 В постоянного тока. Превышение может вывести его из строя.
• Используйте медные провода с хорошей зачисткой — плохой контакт увеличивает переходное сопротивление и снижает эффективность защиты.
• Если используется несколько УЗИП РИФ-И 12/2/20 (4)-CD СТРИМЕР, расположите их ближе к защищаемому оборудованию — чем короче проводники, тем лучше.
• Проверяйте состояние устройства периодически: если индикатор (если есть) показывает отказ — замените даже при внешней целости.
• Не используйте в качестве единственного средства защиты — сочетайте с первичным УЗИП на входе в здание и вторичным на уровне оборудования.
