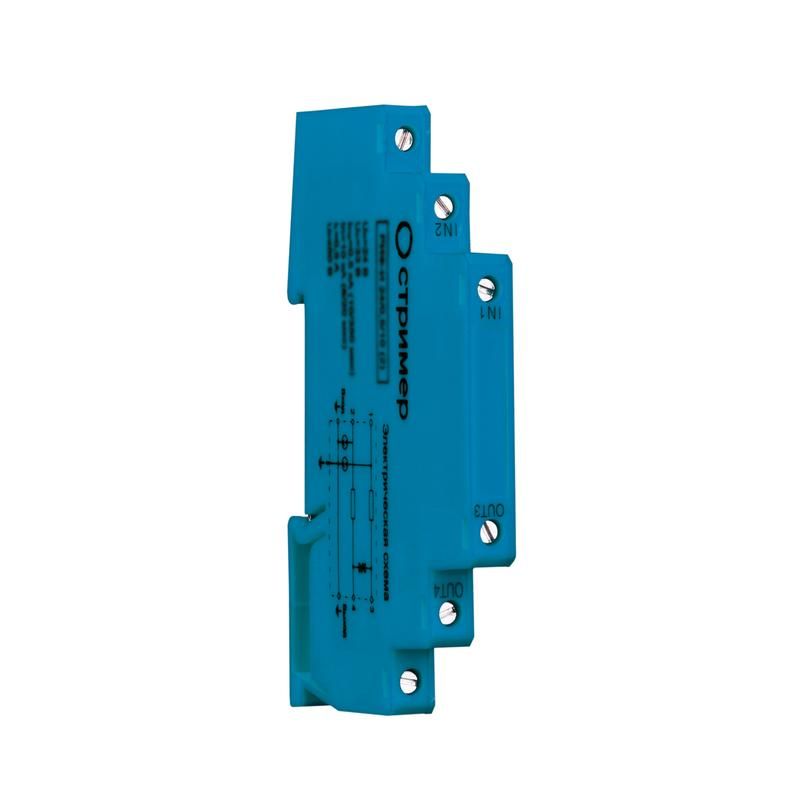

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащ. исполнении РИФ-И 48/0.5/10 (2)-Exi Стример 202003

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 48/0,5/10 (2)-Exi СТРИМЕР предназначено для защиты чувствительных сигналов в опасных зонах с взрывоопасными газовыми средами. Бренд СТРИМЕР обеспечил надёжную работу этого УЗИП в экстремальных условиях - от -60 C до +80 C - благодаря монолитному корпусу и искробезопасной конструкции.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 48/0,5/10 (2)-Exi СТРИМЕР защищает слаботочные линии связи от импульсных скачков напряжения, вызванных молниями, коммутацией или электромагнитными помехами. Применяется исключительно в зонах с повышенным риском взрыва - в помещениях и на открытых площадках, где присутствуют горючие газы, пары или аэрозоли.

Подходит для защиты следующих типов цепей:

• Цифровые интерфейсы: RS-485, RS-422, TTY, CAN, Profibus, Modbus, HART, DeviceNet, MultiBus, Fieldbus;
• Аналоговые токовые петли: 4–20 мА и 0–20 мА;
• Системы сигнализации и контрольно-измерительные цепи.

Установка допускается только в зонах 0А(В)-2 молниезащиты, в соответствии с ГОСТ IEC 61643-22-2022. Обязательное условие - подключаемые устройства должны соответствовать требованиям искробезопасности по ГОСТ 31610.11-2014 (IEC 60079-0-2011).

Технические характеристики

• Номинальное напряжение: 48 В постоянного тока
• Максимальное длительное рабочее напряжение (постоянный ток): 55 В
• Максимальное длительное рабочее напряжение (переменный ток): 38,5 В
• Защитное напряжение: ≤100 В (для дифференциального режима), ≤750 В (для режима к земле)
• Импульсный ток (10/350 мкс): 0,5 кА
• Максимальный разрядный ток (8/20 мкс): 10 кА
• Количество силовых полюсов: 2 (защита двух проводников)
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от воды
• Диапазон рабочих температур: от -60 C до +80 C
• Способ монтажа: на DIN-рейку 35 мм
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 48/0,5/10 (2)-Exi СТРИМЕР устанавливается на стандартную DIN-рейку. Подключение осуществляется через винтовые клеммы - необходимо использовать жилы сечением до 2,5 мм2. Кабели должны быть проложены так, чтобы избежать попадания влаги и механических повреждений - степень защиты IP20 не предусматривает защиту от брызг или пыли.

Важно: устройство работает только в составе искробезопасной системы. Все подключенные приборы (датчики, преобразователи, контроллеры) обязаны иметь сертификат искробезопасности класса Ex ia IIC T6 Ga. Нарушение этого правила делает всю систему потенциально взрывоопасной.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 31610.11-2014 (IEC 60079-0-2011) - искробезопасность цепей
• Соответствует ГОСТ IEC 61643-22-2022 - защита от импульсных перенапряжений в информационных системах
• Маркировка взрывозащиты: 0Ex ia IIC T6 Ga - позволяет применение в зоне 0 (наиболее опасной) при наличии внутреннего ограничителя энергии
• Произведено в соответствии с требованиями ЕАЭС для оборудования, используемого во взрывоопасных зонах

Преимущества

• Монолитный корпус обеспечивает высокую механическую прочность и герметичность без необходимости внешней защиты
• Широкий диапазон рабочих температур (-60…+80 C) позволяет использовать в суровых климатических условиях - от Арктики до пустынь
• Высокая способность рассеивать энергию импульса (10 кА) снижает вероятность выхода из строя даже при мощных ударах молнии
• Два полюса обеспечивают защиту обоих проводников в симметричной линии - важное преимущество для дифференциальных интерфейсов
• Совместимость со всеми популярными промышленными протоколами - не требует замены при модернизации систем

Ограничения применения

• Не предназначен для защиты силовых цепей - только слаботочных сигналов (до 48 В)
• IP20 не обеспечивает защиту от влаги, пыли или химически активных веществ - требуется дополнительная защита корпуса при установке вне шкафа
• Не может использоваться в зонах с пылевыми взрывоопасными средами - только в газовых (IIC)
• Требуется обязательное соблюдение правил искробезопасности; использование с несертифицированными устройствами запрещено
• Не рекомендовано для установки в местах с частыми перегрузками выше 55 В постоянного тока - возможен выход из строя

Примеры использования

• Защита датчиков давления и уровня в нефтегазовой промышленности на объектах категории А (зоны 0 и 1)
• Охранная система сигнализации на химическом заводе с использованием протокола Modbus RTU
• Контрольно-измерительные цепи на нефтебазе, работающие по токовой петле 4–20 мА
• Автоматизация технологического участка с взрывоопасными парами растворителей, где применяются CAN-шины

Практические советы

• Перед монтажом проверьте соответствие всех подключаемых устройств маркировке Ex ia IIC T6 Ga - это критично!
• Используйте экранированные кабели с заземлением экрана только на одной стороне - иначе возникнут помехи
• При установке в холодных регионах убедитесь, что температура внутри шкафа не опускается ниже -60 C - особенно при работе в зимний период
• Не затягивайте клеммы слишком сильно - максимальное усилие 0,5 Нм, иначе можно повредить контакты
• Рекомендуется регулярно осматривать контактные группы на предмет окисления - особенно в агрессивных средах
• При замене всегда используйте оригинальный артикул 202003 - совместимость с другими УЗИП не гарантируется
