Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 24DC/10 - 24=/10 Стример 122007

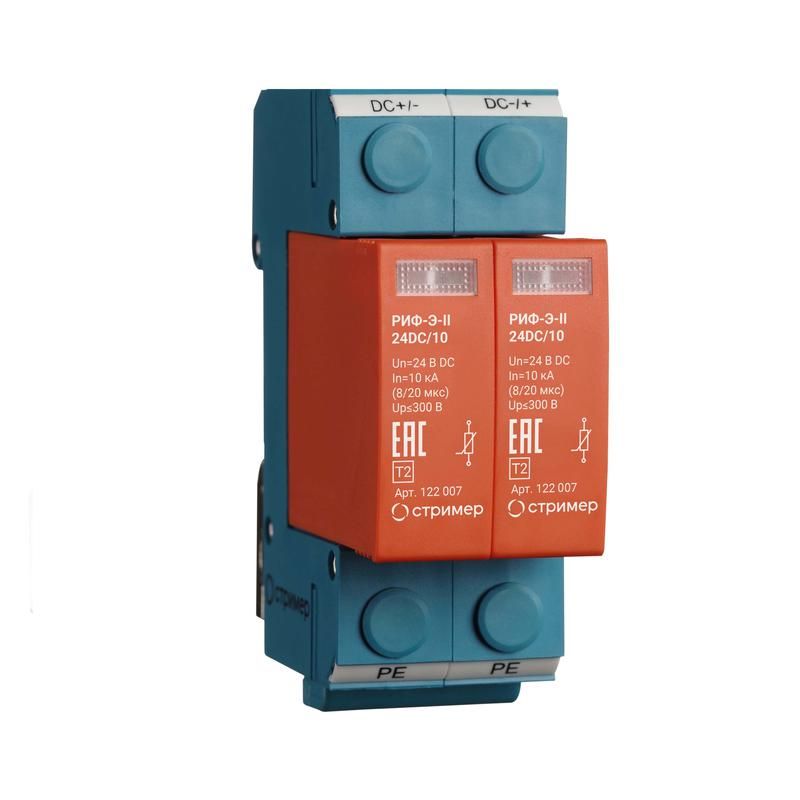

Устройство защиты от импульсных перенапряжений РИФ-Э-II 24DC/10кА с визуальным сигналом Стример предназначено для защиты оборудования в системах постоянного тока от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Бренд Стример реализует эту модель в формате двухполюсного УЗИП класса II, устанавливаемого на DIN-рейку, с оптической сигнализацией состояния и гарантированным сроком службы 2 года.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 24DC/10кА с визуальным сигналом Стример защищает двухпроводные цепи постоянного тока напряжением до 56 В от импульсных перенапряжений. Подходит для установки в распределительных щитах объектов, где есть риск попадания энергии молнии или возникновения коммутационных выбросов - например, в солнечных электростанциях, системах управления промышленными автоматикой, зарядных станциях EV, телекоммуникационном оборудовании и системах освещения на постоянном токе.

Технические характеристики

• Номинальное напряжение постоянного тока: 24 В
• Наибольшее длительное напряжение DC: 56 В - допустимо работать при напряжении до этого значения без повреждения
• Номинальный импульсный ток (8/20 мкс): 10 кА - способно рассеивать типичные импульсы молний
• Максимальный разрядный ток (8/20 мкс): 20 кА - предельная нагрузка при одиночных мощных импульсах
• Защитное напряжение: 300 В - максимальное напряжение, которое пройдет через устройство при срабатывании
• Количество силовых полюсов: 2 - защищает оба провода (+ и –) в двухпроводной системе
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 17,5 мм каждый
• Максимальное сечение проводника: 35 мм2 - позволяет подключить толстые кабели, используемые в силовых цепях
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Диапазон рабочих температур: от -40 C до +80 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые помещения
• Сигнализация: оптическая - красный индикатор показывает отказ модуля, зелёный - исправное состояние
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 24DC/10кА с визуальным сигналом Стример монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы, совместимые с проводами сечением до 35 мм2. Каждый из двух варисторных модулей легко заменяется при выходе из строя - достаточно открутить клеммы, вытащить старый модуль и вставить новый. Установка возможна в любом направлении, но рекомендуется располагать устройство ближе к защищаемому оборудованию, чтобы минимизировать длину соединительных проводов. Обязательно соблюдать полярность: "+" и "-" должны соответствовать цепи.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в рамках первой и второй зон молниезащиты. Соответствует нормам безопасности для электроустановок до 1000 В переменного и постоянного тока. Рекомендованная защита от перегрузки - предохранитель gL/gG номиналом 63–125 А, который необходимо устанавливать перед УЗИП в цепи питания.

Преимущества

• Визуальная индикация состояния - сразу видно, нуждается ли модуль в замене
• Сменяемые модули - не требуется менять весь блок, экономия времени и средств
• Высокий уровень защиты - 10 кА номинальный и 20 кА максимальный ток разряда обеспечивают надёжность даже в районах с высокой грозовой активностью
• Широкий температурный диапазон - можно использовать в неотапливаемых шкафах зимой
• Двухполюсная защита - обеспечивает равномерное ограничение напряжения на обоих проводах, исключая разницу потенциалов

Ограничения применения

• Не предназначен для работы в открытых условиях - степень защиты IP20 требует установки в закрытом щите
• Не защищает от долговременного превышения напряжения выше 56 В - для этого нужны дополнительные устройства (например, стабилизаторы)
• Не применяется в сетях переменного тока - только для постоянного тока
• Не заменяет основную молниезащиту (грозозащиту первого уровня); используется как вторичная защита после первичного УЗИП

Примеры использования

• Солнечные электростанции - защита контроллеров заряда и инверторов от импульсов, вызванных молнией или переключением массива
• Промышленные системы управления - защита ПЛК, датчиков и сервоприводов в цепях 24 В DC
• Автомобильные и железнодорожные системы - защита бортового оборудования от коммутационных помех
• Телекоммуникационные шкафы - защита серверов и радиооборудования, работающих от 24 В DC
• Системы автономного освещения - LED-системы на постоянном токе, особенно в удалённых точках

Практические советы

• Перед установкой проверьте, что напряжение в цепи не превышает 56 В - иначе УЗИП может выйти из строя даже без импульса
• Подключение проводов выполняйте плотно, без люфта - плохой контакт снижает эффективность защиты и создаёт риск перегрева
• Обязательно установите предохранитель 63–125 А gL/gG перед УЗИП - он предотвращает пожар при пробое варистора
• Проверяйте индикатор каждые 6 месяцев - если горит красный свет, замените модуль немедленно
• При проектировании системы учтите, что РИФ-Э-II 24DC/10кА с визуальным сигналом Стример занимает 2 модуля DIN - спланируйте место в щите
• Не устанавливайте рядом с источниками тепла - температура свыше 80 C сокращает срок службы варисторов
