Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (4) Стример 201022

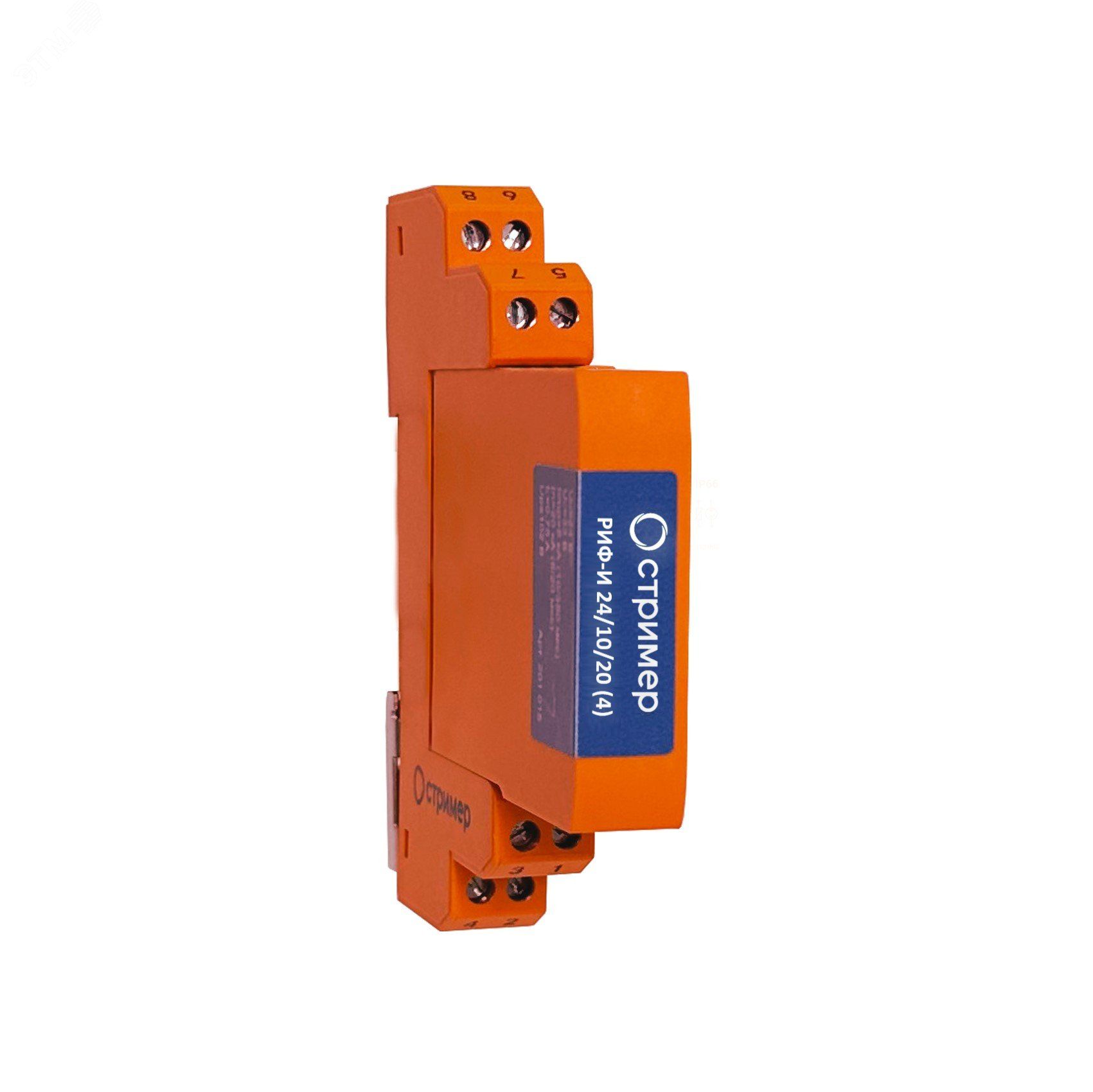

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (4) СТРИМЕР - это сменный модуль на DIN-рейку, предназначенный для защиты четырёх пар сигналов в слаботочных сетях от импульсных скачков напряжения, включая грозовые и коммутационные перенапряжения. Бренд Стример реализовал эту модель в рамках серии РИФ-И, обеспечив надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (4) СТРИМЕР защищает линии связи и управления, работающие на постоянном токе 24 В. Применяется там, где важна сохранность чувствительного оборудования: в системах сбора данных, АСУ ТП, промышленной автоматике, системах безопасности и телеметрии.

• Защищает интерфейсы: RS-232, RS-485/422, токовые петли 4–20 мА и 0–20 мА
• Поддерживает протоколы: Modbus, Profibus, HART, CAN, Fieldbus, MultiBus
• Работает со скоростью передачи данных до 1 Мбит/с
• Устанавливается в зонах 0A(B)–2 согласно ГОСТ IEC 61643-22-2022

Технические характеристики

• Номинальное напряжение постоянного тока: 24 В
• Защитное напряжение (жила–жила): 52 В
• Защитное напряжение (жила–земля): 550 В
• Импульсный ток молнии (10/350 мкс): 10 кА
• Количество защищаемых пар: 4 (2 дифференциальных канала)
• Способ монтажа: на DIN-рейку (1 модуль)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Категория испытаний: D1 (по ГОСТ IEC 61643-21)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (4) СТРИМЕР состоит из двух компонентов: фиксированной базы и съёмного защитного модуля. Это позволяет менять модуль без отключения сигнала - важно при работе в режиме 24/7.

• Подключение к линиям - через винтовые клеммы (до 2,5 мм2)
• Заземление возможно двумя способами: через DIN-рейку или отдельными клеммами
• Не требует внешнего питания
• Совместим с любыми DIN-рейками шириной 35 мм

Безопасность и стандарты

• Соответствует ГОСТ IEC 61643-21 (для устройств в цепях постоянного тока)
• Соответствует ГОСТ IEC 61643-22-2022 (для защиты информационных систем)
• Категория испытаний D1 - подтверждает устойчивость к высокому импульсному току
• Произведён в соответствии с требованиями к промышленным устройствам

Преимущества

• Сменный модуль - можно заменить без остановки системы
• Низкий уровень защитного напряжения (52 В между проводниками) - безопасен для современных контроллеров и преобразователей
• Высокая пропускная способность - не влияет на скорость передачи данных до 1 Мбит/с
• Чёткая разделение функций: база остаётся, меняется только вышедший из строя модуль
• Гибкое заземление - можно использовать как металлическую рейку, так и отдельный провод

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влаги - степень защиты IP20 исключает использование вне щитов
• Не защищает от длительных перенапряжений выше 24 В - только от кратковременных импульсов
• Не совместим с переменным током - работает только с постоянным напряжением 24 В
• Не рассчитан на защиту силовых цепей - только слаботочные сигналы

Примеры использования

• Защита входов PLC в цехе с частыми перебоями в питании
• Обеспечение целостности связи в системе SCADA с использованием RS-485
• Защита датчиков температуры и давления в токовой петле 4–20 мА на нефтегазовом объекте
• Установка в распределительном щите на производстве для защиты шины Profibus

Практические советы

• Перед установкой проверьте, что напряжение в линии не превышает 24 В постоянного тока
• Используйте качественные медные провода сечением до 2,5 мм2 для подключения - более тонкие могут нагреваться
• Заземление обязательно - даже при наличии DIN-рейки рекомендовано дополнительно подвести провод заземления к клемме устройства
• Проверяйте состояние модуля ежегодно: индикатор состояния (если есть) покажет необходимость замены
• При замене модуля - отключайте питание только самого устройства, сигнал на линии продолжит работать
