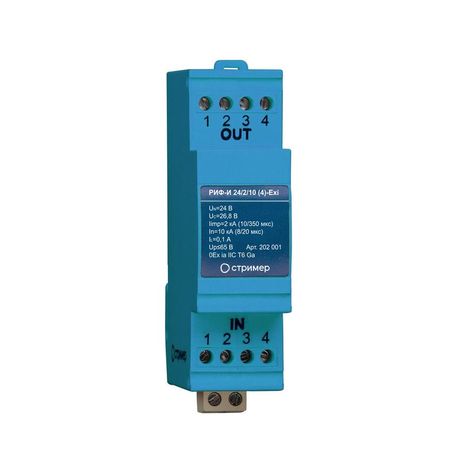

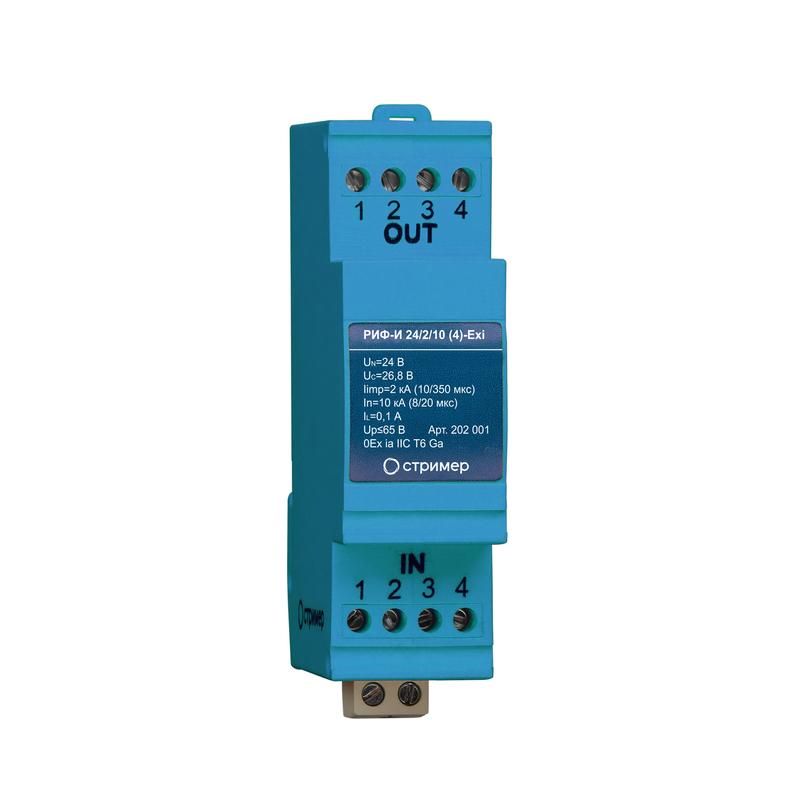

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащ. исполнении РИФ-И 24/2/10 (4) - Exi Стример 202001

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/2/10(4) Exi Стример предназначено для защиты чувствительной электроники в условиях взрывоопасных сред. Бренд Стример реализовал эту модель в компактном монолитном корпусе, совмещающем высокую степень защиты и соответствие требованиям искробезопасности. Артикул 202001 подходит для монтажа на DIN-рейку в промышленных системах автоматизации.

Назначение и область применения

РИФ-И 24/2/10(4) Exi Стример защищает оборудование от импульсных перенапряжений, возникающих вследствие молний, коммутаций или электромагнитных помех. Применяется в местах с повышенным риском взрыва - в газовых средах классов Zона 0, 1, 2, где допущены взрывоопасные смеси горючих газов (IIC группа) и температурные классы до T6.

Защищает следующие типы цепей:

• Цифровые интерфейсы: RS-485, RS-422, TTY;
• Аналоговые сигналы: токовые петли 4–20 мА и 0–20 мА;
• Протоколы: Modbus, Profibus, Fieldbus, HART;
• Источники питания 24 В постоянного тока для ПЛК и других устройств автоматизации.

Установка возможна внутри помещений и на открытых площадках, при соблюдении требований ГОСТ IEC 61643-22-2022 и наличия искробезопасных цепей по ГОСТ 31610.11-2014.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока
• Максимальное длительное рабочее напряжение (DC): 26,8 В
• Максимальное длительное рабочее напряжение (AC): 18,9 В
• Номинальный импульсный ток (8/20 мкс): 10 кА
• Импульсный ток (10/350 мкс): 2 кА
• Защитное напряжение: ≤65 В (для быстрого импульса), ≤700 В (для медленного импульса)
• Количество защищаемых пар проводников: 4 (2 канала на каждую пару)
• Количество модулей DIN: 2 (ширина 27 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Диапазон рабочих температур: от –60 C до +80 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы - необходимо обеспечить плотный контакт без повреждения жил. Каждый канал защищает одну пару проводов (например, A/B для RS-485 или +/– для токовой петли).

Подключаемые устройства должны быть искробезопасными: их энергетические параметры (напряжение, ток, ёмкость, индуктивность) должны соответствовать уровню безопасности, указанному в сертификате взрывозащиты 0Ex ia IIC T6 Ga. Нельзя использовать РИФ-И 24/2/10(4) Exi Стример для защиты неискробезопасных цепей - это нарушит взрывозащиту всей системы.

Не требуется внешнее питание - устройство работает пассивно, активируясь только при скачке напряжения.

Безопасность и стандарты

• Соответствует требованиям ГОСТ IEC 61643-22-2022 (защита от импульсных перенапряжений в слаботочных цепях)
• Соответствует ГОСТ 31610.11-2014 (искробезопасность электрических цепей во взрывоопасных зонах)
• Маркировка взрывозащиты: 0Ex ia IIC T6 Ga - позволяет применение в самых опасных зонах (Zona 0) с газами группы IIC (водород, ацетилен, этилен)
• Класс защиты Ga - максимальный уровень надёжности для зон с постоянно присутствующей взрывоопасной средой

Преимущества

• Высокая устойчивость к мощным импульсам - 10 кА по стандарту 8/20 мкс
• Широкий температурный диапазон - работает даже в холодильных камерах и на открытом воздухе зимой
• Монолитный корпус исключает возможность попадания внутрь влаги и пыли, что важно при долгосрочной эксплуатации
• Чёткая специализация на искробезопасных цепях - не требует дополнительных фильтров или ограничителей
• Компактность - занимает всего два модуля DIN, экономит место в распределительных шкафах

Ограничения применения

• Не предназначен для защиты сетей переменного тока выше 18,9 В - нельзя использовать в цепях 220 В
• Степень защиты IP20 - не выдерживает воздействие воды, пыли, агрессивных сред; не применяется вне закрытых шкафов
• Требует обязательного соблюдения условий искробезопасности: любое отклонение в параметрах подключаемого оборудования делает защиту недейственной
• Не заменяет основную молниезащиту - должен использоваться как вторичная защита после первичных УЗИП на входе объекта
• Не рассчитан на многократные сверхвысокие импульсы - при частых ударах (>100 в год) рекомендован контроль состояния и плановая замена

Примеры использования

• Защита датчиков давления и уровня в нефтегазовых хранилищах с выходом по токовой петле 4–20 мА
• Обеспечение целостности связи между ПЛК и полярными терминалами через RS-485 в хладокамере
• Защита интерфейсов HART в системах управления технологическими процессами на химическом заводе
• Сигнализация и управление в зонах с метаном (газовые скважины, насосные станции)

Практические советы

• Перед монтажом проверьте, что все подключаемые устройства имеют сертификат искробезопасности и подходят по группе IIC и температурному классу T6
• При подключении используйте экранированные кабели - экран заземляйте только с одной стороны, ближе к РИФ-И 24/2/10(4) Exi Стример
• Не соединяйте более четырёх пар проводов на одно устройство - превышение нагрузки снижает эффективность защиты
• Проверяйте состояние контактов раз в 6–12 месяцев: окисление винтовых клемм может вызвать нагрев и отказ
• При работе в условиях сильных колебаний температуры (например, на открытом воздухе) убедитесь, что система не превышает порог 26,8 В постоянного тока - это критично для долговечности
