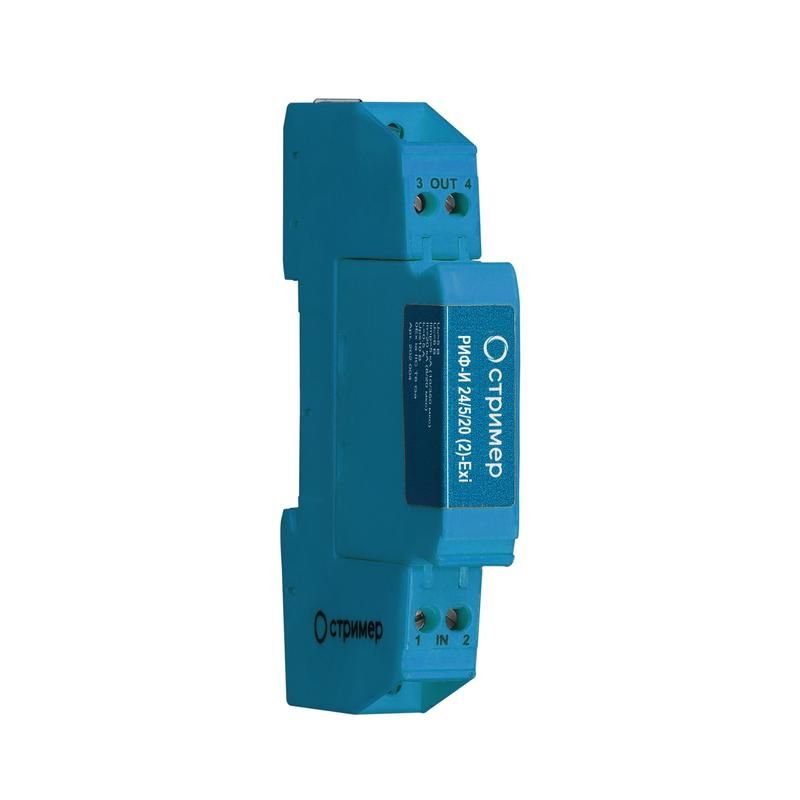

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащ. исполнении РИФ-И 24/5/20 (2)- Exi Стример 202005

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/5/20 (2)-Exi СТРИМЕР предназначено для защиты чувствительных сигналов в опасных зонах с взрывоопасными газовыми средами. Этот модульный УЗИП совмещает функции ограничителя импульсных скачков напряжения и взрывозащиты, что делает его надёжным решением для автоматизации в сложных условиях. Артикул 202005 соответствует серии РИФ-И от бренда СТРИМЕР.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/5/20 (2)-Exi СТРИМЕР защищает низковольтные информационные линии от импульсных помех, вызванных молниями, коммутацией или электромагнитными воздействиями. Применяется исключительно в зонах с потенциальной угрозой взрыва — в помещениях и на открытых установках, где присутствуют взрывоопасные газовые смеси класса IIC.

Подходит для защиты следующих типов цепей:

• Цифровые интерфейсы: RS-232, RS-485, RS-422, CAN, PROFIBUS, MODBUS, HART, MULTI-BUS, FIELD-BUS;
• Аналоговые токовые петли: 4–20 мА и 0–20 мА;
• Системы сигнализации, контроля и измерения;
• Линии связи со скоростью передачи данных до 1 Мбит/с.

Объекты применения: нефтегазовые объекты, химические заводы, элеваторы, терминалы, АЗС, системы управления технологическими процессами в зонах 0, 1, 2 по ГОСТ IEC 60079-10-1.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока
• Максимальное длительное рабочее напряжение (постоянный ток): 26 В
• Максимальное длительное рабочее напряжение (переменный ток): 19 В
• Защитное напряжение: ≤40 В при импульсе 700 В
• Максимальный разрядный ток (8/20 мкс): 20 кА
• Импульсный ток (10/350 мкс): 5 кА
• Количество защищаемых линий: 2 (симметричная пара)
• Количество модулей DIN: 1
• Степень защиты: IP20 — против доступа пальцев и крупных предметов, но не от воды и пыли
• Диапазон рабочих температур: от –60 °C до +80 °C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/5/20 (2)-Exi СТРИМЕР представляет собой сменный модуль, который устанавливается на специальную базу, закреплённую на DIN-рейке. Подключение сигнальных проводов осуществляется через винтовые клеммы — необходимо использовать жилы сечением до 2,5 мм².

Важно: устройство работает только с искробезопасными цепями, соответствующими требованиям ГОСТ 31610.11-2014 (IEC 60079-0-2011). Перед подключением проверьте параметры искробезопасности подключаемого оборудования — уровень энергии, ёмкость и индуктивность цепи должны находиться в допустимых пределах для зоны Ex ia IIC T6.

Не используйте этот УЗИП в качестве основного средства защиты высоковольтных линий или питания. Он предназначен исключительно для слаботочных сигналов.

Безопасность и стандарты

• Маркировка взрывозащиты: 0Ex ia IIC T6 Ga — позволяет применение в зоне 0 (наиболее опасной) с максимальной степенью безопасности
• Соответствие ГОСТ IEC 61643-22-2022 — нормы для УЗИП в системах молниезащиты
• Соответствие ГОСТ 31610.11-2014 — требования к искробезопасным электрическим цепям
• Класс защиты Ga — оборудование безопасно даже при возможных повреждениях

Преимущества

• Высокая устойчивость к мощным импульсам — способен выдерживать ток до 20 кА (8/20 мкс) и 5 кА (10/350 мкс)
• Широкий температурный диапазон — работает в экстремальных условиях, включая Arctic-зоны и нагреваемые корпуса
• Модульная конструкция — замена происходит без демонтажа всей системы, снижает время простоя
• Специально адаптирован для слаботочных цифровых и аналоговых систем — минимизирует риск ложных срабатываний
• Совместим с большинством промышленных протоколов — не требует доработки программного обеспечения

Ограничения применения

• Не применяется в зонах с пылевыми взрывоопасными средами — только для газовых (IIC)
• Не предназначен для защиты силовых цепей выше 26 В постоянного или 19 В переменного тока
• Степень защиты IP20 — нельзя использовать в условиях повышенной влажности, пыли или прямого попадания жидкости
• Требуется обязательное соблюдение условий искробезопасности подключаемых устройств — неверный выбор оборудования может нарушить всю систему взрывозащиты
• Не рекомендовано использование вне пределов зон молниезащиты 0A(B)-2 — эффективность защиты снижается

Примеры использования

• Защита датчиков давления и уровня на нефтепродуктопроводе в зоне 1
• Охранная система с RS-485 на АЗС в зоне 2
• Связь между контроллерами PLC и преобразователями частоты в химическом цехе
• Передача данных по токовой петле 4–20 мА от расходомеров в газоперерабатывающем комплексе
• Автоматизация вентиляционных систем в тоннеле с метаном

Практические советы

• Перед установкой убедитесь, что все подключаемые устройства имеют сертификат искробезопасности Ex ia IIC T6 — иначе защита будет недейственной
• При использовании длинных кабельных трасс (>100 м) учитывайте паразитную индуктивность — она может увеличить напряжение на входе УЗИП
• Не превышайте максимальное рабочее напряжение 26 В постоянного тока — даже кратковременные перегрузки могут вывести устройство из строя
• Проверяйте качество контакта в клеммах — плохой контакт увеличивает вероятность возникновения искры внутри корпуса
• Рекомендуется периодическая диагностика (раз в год) — особенно после грозового сезона или аварийных ситуаций
• Заменяйте модуль сразу после срабатывания — внешний вид может не измениться, но внутренние элементы уже потеряли защитные свойства
