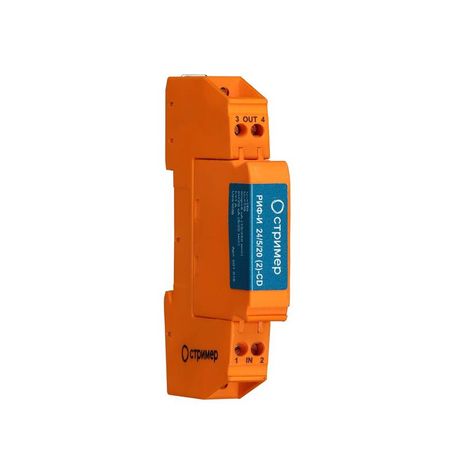

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (2)-CD Стример 201015

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП (артикулы риф-и 24/5/20 (2)-cd и 201015) предназначено для защиты слаботочных цепей от кратковременных скачков напряжения, возникающих из-за грозовых разрядов или коммутационных процессов. Применяется в автоматизации, промышленной электронике и системах сбора данных.

Назначение и область применения

УЗИП СТРИМЕР защищает чувствительные устройства, работающие на низком напряжении: контроллеры, преобразователи сигналов, терминалы связи, датчики и оборудование с интерфейсами TTY, RS-485, RS-422, «токовая петля». Устанавливается на границе между первой и второй зоной молниезащиты - например, рядом с входом сигнального кабеля в шкаф управления. Подходит для объектов с высоким риском электромагнитных помех: заводы, насосные станции, энергообъекты, транспортные узлы.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока
• Максимальное длительное рабочее напряжение: 33 В постоянного тока / 23 В переменного тока
• Защитное напряжение (ограничение): 102 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Максимальный разрядный ток (8/20 мкс): 20 кА - способность выдерживать мощные импульсы молнии
• Количество защищаемых проводников: 2 (дифференциальный режим)
• Способ монтажа: крепление на DIN-рейку 35 мм, занимает 1 модуль
• Максимальное сечение провода: 2,5 мм2
• Степень защиты: IP20 - противостояние случайному контакту с частями внутри корпуса, но не защищён от пыли и влаги
• Диапазон рабочих температур: от -40 C до +80 C
• Сигнализация состояния: оптический индикатор (светодиод) - горит при исправном состоянии, гаснет при выходе из строя
• Гарантийный срок: 2 года

Совместимость и монтаж

УЗИП СТРИМЕР представляет собой сменный модуль, который устанавливается на предварительно закреплённую базу. База имеет винтовые клеммы для подключения двух проводов - вход и выход. Для монтажа требуется только отвертка. Кабель должен иметь сечение не более 2,5 мм2. Нельзя использовать многожильные провода без наконечников. Подключать можно только в обесточенной цепи. После установки проверьте целостность соединений и работу индикатора.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-21 для защиты слаботочных цепей. Соответствует нормам безопасности для оборудования класса II. Не содержит опасных веществ согласно RoHS. Гарантирует безопасность работы в условиях повышенной электромагнитной нагрузки.

Преимущества

• Высокая защитная способность - 20 кА позволяет выдерживать даже сильные импульсы
• Чёткая визуальная индикация - легко определить работоспособность без тестирования
• Компактный формат - занимает всего один модуль на DIN-рейке
• Широкий температурный диапазон - работает в суровых климатических условиях
• Легко заменяемый модуль - при отказе достаточно заменить только модуль, а не всю базу

Ограничения применения

• Не предназначен для защиты силовых цепей выше 24 В
• Не защищает от долговременного превышения напряжения - только от кратковременных импульсов
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне щита или в сырых помещениях без дополнительной герметизации
• Не совместим с цепями с напряжением выше 33 В постоянного тока - возможен пробой
• Не применяется для защиты Ethernet, USB, HDMI - требуются специализированные УЗИП

Примеры использования

• Защита линии RS-485 от промышленного контроллера до датчиков уровня на элеваторе
• Обеспечение надёжности связи в системе SCADA на тепловой станции
• Защита токовой петли 4–20 мА в нефтедобыче
• Подключение к PLC через интерфейс TTY в холодильном цехе

Практические советы

• Перед установкой убедитесь, что напряжение в цепи не превышает 33 В постоянного тока - иначе УЗИП выйдет из строя
• Используйте наконечники на многожильных проводах - это исключит плохой контакт и нагрев
• Проверяйте индикатор регулярно - если он погашен, замените модуль немедленно
• Не используйте УЗИП как основной элемент защиты - всегда сочетайте его с другими уровнями молниезащиты
• При проектировании системы учтите, что расстояние от УЗИП до защищаемого устройства должно быть минимальным - лучше менее 0,5 метра
