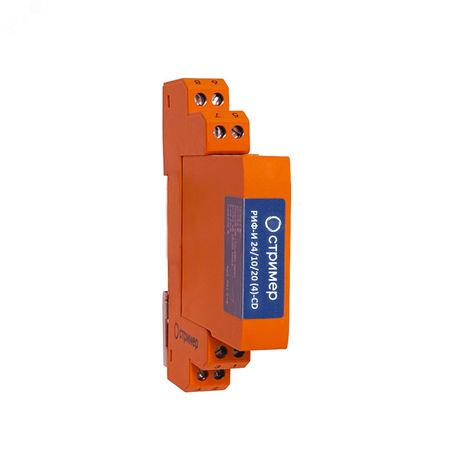

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (4)-CD Стример 201026

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 24/5/20 (4)-CD, Стример - это сменный модуль, предназначенный для защиты чувствительного оборудования в информационных сетях от импульсных скачков напряжения, включая последствия грозовых разрядов. Бренд Стример реализует решение в формате компактной DIN-рейки, совместимой с промышленными шкафами и автоматикой.

Назначение и область применения

РИФ-И 24/5/20 (4)-CD, Стример защищает линии связи и управления, работающие на постоянном токе 24 В. Он предназначен для защиты интерфейсов: RS-232, RS-485, RS-422, TTY, токовые петли 4–20 мА и 0–20 мА, а также протоколов Modbus, Profibus, CAN, HART, Fieldbus и других. Применяется в системах автоматизации, на заводах, в АСУ ТП, в пунктах сбора данных, где есть риск повреждения оборудования из-за перенапряжений - например, после грозы или при работе рядом с мощным оборудованием.

Технические характеристики

• Номинальное напряжение постоянного тока: 24 В
• Максимальное защитное напряжение между жилами: 105 В
• Максимальное защитное напряжение между жилой и землёй: 66 В
• Импульсный ток молнии (10/350): 10 кА - способен выдерживать прямые удары молнии вблизи линий
• Количество защищаемых пар проводников: 4 (2 дифференциальных канала)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 1 модуль DIN
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Категория испытаний: D1 по ГОСТ IEC 61643-21

Совместимость и монтаж

Устройство РИФ-И 24/5/20 (4)-CD, Стример состоит из двух элементов: фиксированной базы и съёмного защитного модуля. Монтаж выполняется на стандартную DIN-рейку. Подключение входных и выходных проводов - через винтовые клеммы. Для надёжной работы необходимо обеспечить качественное соединение с системой заземления: можно использовать как контакт на DIN-рейке, так и отдельные клеммы заземления на корпусе устройства. Обязательно соблюдать полярность при подключении DC-линий. Устройство не требует внешнего питания.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61643-22-2022 и ГОСТ IEC 61643-21. Категория испытаний D1 означает, что устройство рассчитано на применение в зонах с высокой вероятностью попадания молнии - до границы 0A(B)-2. Защита соответствует классу II по нормам для слаботочных цепей. Сертифицировано для использования в промышленных условиях.

Преимущества

• Конструкция с раздельной базой и модулем позволяет менять защитный элемент без отключения сигнала - минимизирует простои в работе системы
• Низкий уровень защитного напряжения (до 105 В) - безопасен для современных контроллеров, преобразователей и плат сбора данных
• Высокая пропускная способность (10 кА) - эффективно гасит энергию от прямых и близких ударов молнии
• Поддерживает как симметричные, так и несимметричные интерфейсы - универсально для большинства промышленных протоколов
• Экономичный монтаж: занимает всего один модуль DIN, легко интегрируется в существующую распределительную систему

Ограничения применения

• Не предназначен для защиты переменного тока - работает только с цепями постоянного тока 24 В
• Степень защиты IP20 исключает использование во влажных, запылённых или открытых помещениях без дополнительной защиты корпуса
• Не защищает от длительных перенапряжений или перегрузок - только от кратковременных импульсов
• Не рекомендовано применять вне зон 0A(B)-2 по ГОСТ IEC 61643-22; для более удалённых участков требуется многоступенчатая система защиты

Примеры использования

• Защита линий RS-485 между PLC и датчиками температуры на производстве
• Обеспечение целостности сигнала в токовой петле 4–20 мА от расходомера к контроллеру
• Защита портов Modbus на шлюзе между SCADA и полевыми устройствами
• Установка в щите управления насосной станцией, где возможны наведённые помехи от силового оборудования

Практические советы

• Перед установкой проверьте, чтобы все провода были отключены от источника питания - даже при низком напряжении 24 В есть риск повреждения оборудования при подключении под нагрузкой
• Используйте медные провода сечением не менее 0,5 мм2 для подключения - меньшее сечение увеличивает переходное сопротивление и снижает эффективность защиты
• При использовании нескольких устройств РИФ-И 24/5/20 (4)-CD, Стример в одной системе - располагайте их как можно ближе к защищаемому оборудованию, а не у входа в шкаф
• Проверяйте состояние защитного модуля ежегодно: при срабатывании он меняет цвет индикатора (если предусмотрен) или теряет работоспособность - замена должна происходить немедленно
• Для максимальной эффективности - подключайте заземление отдельным проводником к главному контуру, а не полагайтесь только на контакт с DIN-рейкой
