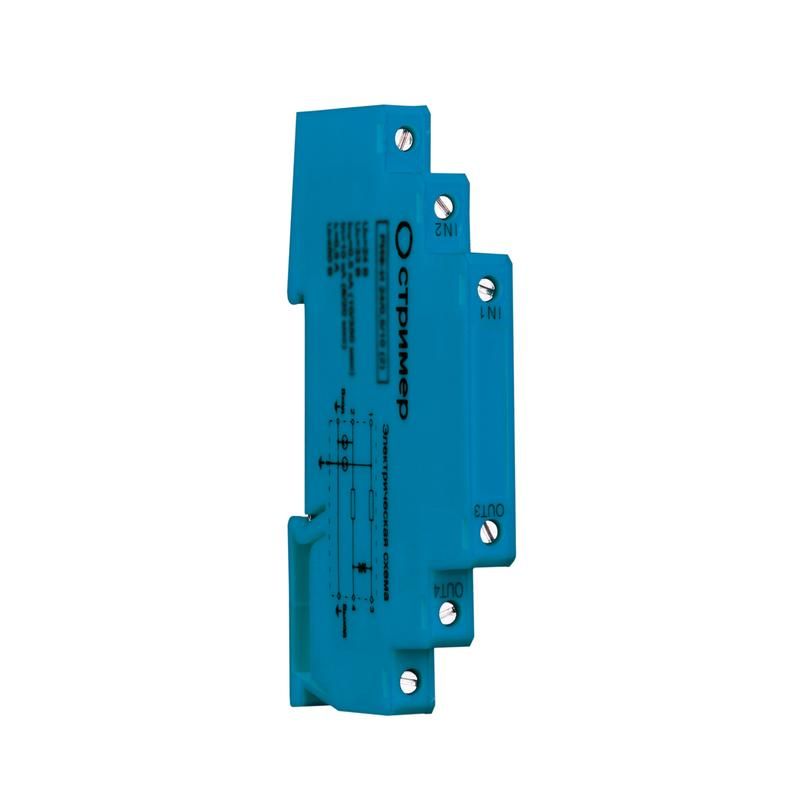

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/0,5/10 (2)-Exi СТРИМЕР предназначено для защиты чувствительных сигналов в опасных зонах с повышенным риском возгорания или взрыва. Бренд СТРИМЕР реализует эту модель в компактном модульном корпусе, совместимом с DIN-рейкой, что делает её удобной для интеграции в системы автоматизации.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/0,5/10 (2)-Exi СТРИМЕР защищает слаботочные сигнальные линии от импульсных скачков напряжения, вызванных молниями, коммутацией или электромагнитными помехами. Применяется в условиях, где есть взрывоопасная газовая среда - например, на нефтеперерабатывающих заводах, химических производствах, газовых хранилищах и наружных установках.

Подходит для защиты следующих типов цепей:

• Цифровые интерфейсы: RS-485, RS-422, TTY, CAN, Profibus, Modbus, HART, DeviceNet, MultiBus, Fieldbus;
• Аналоговые токовые петли: 4–20 мА и 0–20 мА.

Установлено в зонах 0А(В)-2 молниезащиты, соответствует требованиям ГОСТ IEC 61643-22-2022.

Технические характеристики

• Номинальное напряжение постоянного тока: 24 В - рабочее напряжение, при котором устройство сохраняет устойчивую работу;
• Наибольшее длительное напряжение переменного тока: 23 В - максимальное допустимое напряжение, которое может постоянно действовать на линию без срабатывания защиты;
• Максимальный разрядный ток (8/20 мкс): 10 кА - способность выдерживать одиночный мощный импульс, например, от прямого удара молнии в близлежащую линию;
• Защитное напряжение: 50 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания; важно, чтобы оно было ниже порога повреждения подключённых устройств;
• Количество силовых полюсов: 2 - защищает две отдельные сигнальные линии (например, A/B в RS-485);
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм;
• Способ монтажа: DIN-рейка - легко фиксируется на шине в распределительном щите;
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды - применяется только внутри закрытых щитов;
• Тип изделия: ограничитель импульсных перенапряжений модульный - работает как клапан, открываясь при превышении порога и замыкая избыточную энергию на землю.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/0,5/10 (2)-Exi СТРИМЕР подключается через винтовые клеммы. Для надёжного контакта используйте провода сечением до 2,5 мм2. Каждый полюс предназначен для одной пары проводов (например, + и – в токовой петле или A и B в RS-485).

Монтаж выполняется на DIN-рейке в щите, расположенном вне взрывоопасной зоны. Само устройство не является взрывозащищённым элементом - оно защищает цепи, которые уже имеют искробезопасное исполнение. Обязательно проверьте соответствие подключаемых датчиков и контроллеров требованиям ГОСТ 31610.11-2014 (IEC 60079-0-2011).

Безопасность и стандарты

Устройство сертифицировано для работы во взрывоопасных зонах с маркировкой 0Ex ia IIC T6 Ga. Это значит, что оно может использоваться в зонах, где возможен контакт с легковоспламеняющимися газами класса IIC (водород, этилен, ацетилен) при температуре поверхности не выше 85 C.

Соответствует:

• ГОСТ IEC 61643-22-2022 - требования к УЗИП для слаботочных систем в зонах молниезащиты;
• ГОСТ 31610.11-2014 (IEC 60079-0-2011) - требования к искробезопасным электрическим цепям.

Не используется в качестве основного средства взрывозащиты - только как дополнительная защита для искробезопасных цепей.

Преимущества

• Высокая устойчивость к импульсам до 10 кА - обеспечивает долговечность даже в районах с частыми грозами;
• Низкий уровень защитного напряжения (50 В) - минимизирует риск выхода из строя чувствительной электроники;
• Компактный формат (1 модуль DIN) - экономит место в щитах;
• Поддержка двух каналов - позволяет защитить одну полноценную двуполярную линию связи;
• Монолитный корпус - исключает возможность расслоения или механического повреждения внутренних элементов;
• Совместимость со всеми популярными промышленными протоколами - универсальное решение для АСУ ТП.

Ограничения применения

• Не предназначен для защиты силовых цепей - только для слаботочных сигналов (до 24 В постоянного тока);
• Степень защиты IP20 требует установки только внутри герметичных щитов - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной защиты;
• Требует наличия искробезопасных цепей на входе - не спасёт от перенапряжений, если подключены обычные (не искробезопасные) датчики;
• Не имеет индикации состояния - невозможно определить, сработало ли устройство, без внешнего тестирования;
• Не рекомендовано применение в зонах с высокими уровнями радиопомех без экранирования кабелей.

Примеры использования

• Защита датчиков давления и температуры в нефтеперерабатывающем цехе, работающих по протоколу HART и 4–20 мА;
• Охранная система с тревожными кнопками и видеокамерами на территории газового терминала, подключённых по RS-485;
• Автоматизация конвейера с PLC и энкодерами в зоне с выбросами растворителей (IIC группа);
• Система сбора данных с расходомеров в химическом производстве, использующая протокол Profibus DP.

Практические советы

• Перед установкой убедитесь, что все подключаемые устройства имеют маркировку Ex ia IIC T6 - иначе защита будет бесполезной;
• Используйте экранированные кабели с заземлённой экраном на стороне щита - это повысит эффективность защиты;
• Проверяйте полярность при подключении токовых петель - неверное подключение может привести к отказу защиты;
• При проектировании системы учтите, что РИФ-И 24/0,5/10 (2)-Exi СТРИМЕР не меняет параметров сигнала - он лишь ограничивает перенапряжения;
• Рекомендуется периодически проверять целостность цепей с помощью мультиметра - при пробое внутренних элементов устройство может стать коротким замыканием.
