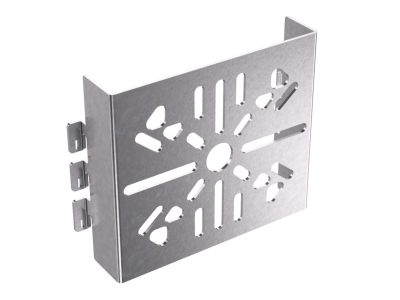

Плата монтажная увеличенная 130х145 перфорированная | FC37313 DKC ДКС

Плата монтажная увеличенная 130х145 перфорированная от DKC (ДКС), артикул fc37313, предназначена для надёжного крепления оборудования в распределительных и контрольных узлах. Её увеличенный размер и перфорация позволяют гибко размещать компоненты на стене или в шкафу, особенно там, где требуется фиксация крупногабаритных устройств.

Назначение и область применения

Плата монтажная увеличенная 130х145 перфорированная используется для установки ответвительных коробок, сигнальных устройств, элементов систем видеонаблюдения, промышленных разъёмов и лотков высотой 50, 80 и 100 мм. Подходит для крепления металлических лотков с шириной основания до 300 мм. Применяется в промышленной автоматизации, энергетике, транспорте и объектах ЖКХ, где нужна жёсткая и модульная система крепления.

Технические характеристики

• Габариты: 130 × 145 мм
• Толщина материала: 2 мм
• Материал: сталь с холодным цинкованием
• Покрытие: светло-серое, антикоррозийное
• Перфорация: да - равномерные отверстия для крепления
• Тип крепления: винтовое
• Рекомендовано для использования с метизами M5 Combitech (CM100500 + CM080520)

Совместимость и монтаж

Плата монтажная увеличенная 130х145 перфорированная совместима исключительно с крепёжными элементами линейки M5 Combitech - например, болтами CM100500 и гайками CM080520. Отверстия рассчитаны под М5, поэтому использование других метизов (например, М4 или М6) не рекомендуется - возможна потеря прочности соединения. Для монтажа на вертикальную поверхность используются саморезы или анкерные болты, соответствующие типу стены (бетон, кирпич, металл). Установка выполняется через четыре угловых отверстия или по периферии, в зависимости от нагрузки.

Безопасность и стандарты

Плата изготовлена из стали с холодным цинкованием, что обеспечивает соответствие требованиям к защите от коррозии в условиях повышенной влажности. Соответствует нормам безопасности для электромонтажных изделий в соответствии с ГОСТ Р 50030.2 и IEC 61439. Цинковое покрытие не содержит хром(VI), безопасно при контакте с человеком и оборудованием.

Преимущества

• Увеличенная площадь (130×145 мм) позволяет размещать больше оборудования на одной плате
• Перфорация по всей поверхности даёт свободу расположения крепёжных точек
• Холодное цинкование повышает долговечность в агрессивных средах
• Стандартная совместимость с сериями Combitech упрощает сборку и замену деталей
• Жесткая стальная конструкция выдерживает значительные механические нагрузки

Ограничения применения

• Не предназначен для крепления тяжёлого оборудования массой более 20 кг без дополнительной опоры
• Не использовать в местах с постоянным воздействием открытого огня или температур выше +80 C
• Запрещено применять с метизами другого стандарта (не M5 Combitech) - риск деформации отверстий
• Не рекомендуется для наружной установки без защиты от осадков - хотя цинкование устойчиво, длительное намокание снижает срок службы

Примеры использования

• Фиксация корпусов IP65-коробок в щитовой комнате
• Крепление лотков для кабеля шириной до 300 мм на стене серверной
• Установка камеры видеонаблюдения с кронштейном через перфорацию
• Монтаж реле, терморегуляторов и коммутационных устройств в промышленном контроллере
• Использование в качестве базовой платы для сборки распределительного узла на заводе

Практические советы

• Перед монтажом проверьте, чтобы отверстия на плате точно совпадали с положением крепёжных элементов - используйте шаблон или предварительную разметку
• Для тяжёлых лотков (высотой 100 мм) рекомендуется крепить плату минимум в трёх точках, а не в двух
• При работе с несколькими платами - выстраивайте их в одну линию, соблюдая одинаковый шаг между отверстиями для эстетики и удобства обслуживания
• Плата монтажная увеличенная 130х145 перфорированная от DKC легко сочетается с другими элементами серии F5 Combitech - можно строить модульные системы
• При необходимости - можно резать плату по контуру (болгаркой с диском по металлу), но после этого обязательно обработать кромки против коррозии
