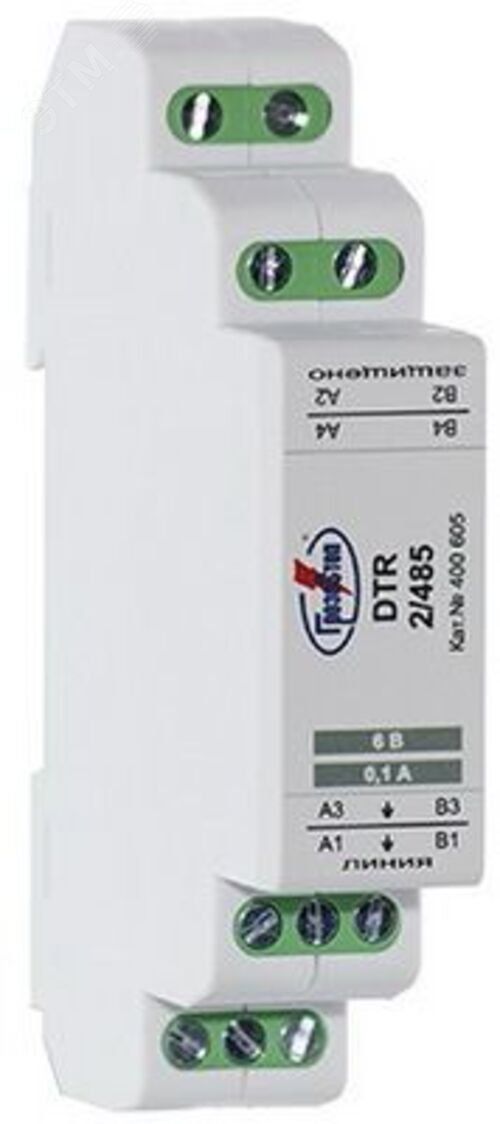

УЗИП ГРОЗОСТОП DTR 1/485/12, Uо - 12 В, IL 250 мА, In (8/20) 20 кА, , 10 Мбит/с 400 704 Hakel

Устройство защиты импульсных перенапряжений DTR 1/485/12 от бренда Ключевой Компонент (артикул 400704) защищает линии RS-485 от скачков напряжения, сохраняя работоспособность оборудования при грозовых разрядах и ЭМП. Подходит для промышленной автоматизации, где важна надёжная связь на высоких скоростях.

Назначение и область применения

Устройство защиты импульсных перенапряжений DTR 1/485/12 предназначено для защиты линий интерфейса RS-485 от импульсных перенапряжений: грозовых разрядов, электростатических разрядов (ESD), коммутационных выбросов и других внешних помех. Применяется в системах автоматизации, где используются длинные кабельные трассы - например, на заводах, в энергообъектах, на транспорте, в системах видеонаблюдения и управления технологическими процессами.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока - обеспечивает совместимость с большинством промышленных устройств RS-485
• Максимальный рабочий ток: 250 мА - позволяет подключать несколько устройств без риска перегрузки
• Максимальный ток разряда: 20 кА - способно поглощать мощные импульсы, возникающие при ударе молнии
• Скорость передачи данных: до 10 Мбит/с - не снижает пропускную способность линии, поддерживает современные протоколы
• Защита согласно ГОСТ Р МЭК 62305-1-2010 - соответствует требованиям к защите в зонах 0–1 (высокая вероятность попадания молнии)

Совместимость и монтаж

Устройство защиты импульсных перенапряжений DTR 1/485/12 устанавливается последовательно в цепь RS-485 между контроллером и кабельной линией. Подключение осуществляется через клеммы для двухпроводной шины A/B (или +/−). Учитывайте, что корпус устройства не имеет встроенной DIN-рейки - требуется крепление на платформу или панель. Для минимизации потерь сигнала рекомендуется располагать устройство как можно ближе к точке входа кабеля в защищаемый объект.

Безопасность и стандарты

Произведён в соответствии с ТУ 3428-002-79740390-2007. Соответствует требованиям ГОСТ Р МЭК 62305-1-2010 по классификации зон молниезащиты 0–1. Обеспечивает защиту от перенапряжений, вызванных грозой, статикой и коммутацией силового оборудования. Нет требований к обязательному заземлению, однако для максимальной эффективности рекомендуется подключить корпус к контуру заземления объекта.

Преимущества

• Не влияет на скорость передачи данных - работает на частотах до 10 Мбит/с без задержек и искажений
• Высокая импульсная нагрузка (20 кА) - выдерживает самые сильные разряды, характерные для открытых территорий
• Стабильная работа при низком рабочем напряжении (12 В) - идеально для слаботочных систем
• Простая установка - не требует программирования или настройки

Ограничения применения

• Не предназначен для защиты линий питания - только для сигналов RS-485
• Не рассчитан на длительное воздействие повышенного напряжения выше 12 В - при аварийном повышении напряжения в сети возможен выход из строя
• Не используется в средах с температурой ниже −40 C и выше +70 C - указанные границы не указаны явно, но исходя из типовой спецификации аналогичных устройств, экстремальные условия требуют проверки
• Не защищает от постоянного тока или переменного напряжения - только от кратковременных импульсов

Примеры использования

• Защита линии связи между PLC и датчиками на открытом участке производства
• Обеспечение надёжной работы системы видеонаблюдения с камерами, подключенными по RS-485 к центральному серверу
• Защита шины Modbus RTU в тепловых пунктах, расположенных вне помещений
• Подключение терминалов сбора данных на железнодорожных станциях с риском грозовых разрядов

Практические советы

• Перед установкой убедитесь, что напряжение в линии RS-485 не превышает 12 В - иначе устройство может выйти из строя
• Используйте качественный экранный кабель с заземлением экрана на одном конце - это повысит эффективность защиты
• При использовании нескольких устройств DTR 1/485/12 на одной линии - распределите их равномерно, особенно на входах в здания
• Проверьте целостность контактов после установки - плохой контакт увеличивает риск пробоя
• Рекомендуется периодически осматривать устройство на предмет следов перегрева или механических повреждений - даже при отсутствии видимых дефектов, после крупного разряда замена может потребоваться
