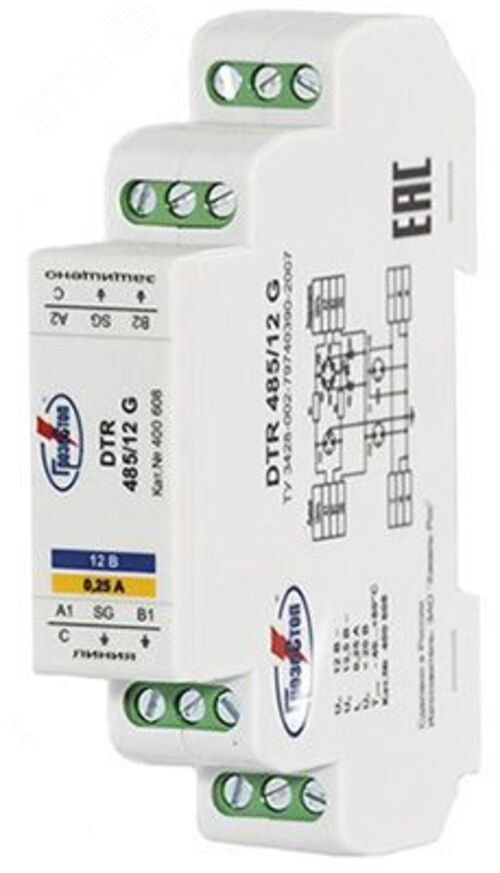

УЗИП ГРОЗОСТОП DTR 485/12 G, Uо - 12 В, IL 250 мА, In (8/20) 20 кА, , 10 Мбит/с 400 608 Hakel

Устройство защиты импульсных перенапряжений ГРОЗОСТОП DTR 485/12 G - это компактное устройство для защиты линий RS-485 от импульсных скачков напряжения, вызванных грозой, электростатическими разрядами или коммутационными помехами. Бренд Ключевой Компонент предлагает этот прибор в формате DIN-модуля с артикулом 400608 для надёжной работы в промышленных системах связи.

Назначение и область применения

ГРОЗОСТОП DTR 485/12 G предназначен исключительно для защиты однопарной линии интерфейса RS-485. Он защищает оборудование - контроллеры, преобразователи, терминалы, датчики - от повреждений из-за высоковольтных импульсов. Применяется в условиях, где есть риск попадания энергии молнии или ЭМП в кабельную трассу: на открытых площадках, в цехах с мощным оборудованием, на объектах с длинными линиями связи между зданиями. Подходит для систем автоматизации, АСУ ТП, видеонаблюдения, промышленных сетей с частотой передачи до 10 Мбит/с.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока
• Номинальный ток через линию: 250 мА
• Импульсный разрядный ток (In): 20 кА (по стандарту 8/20 мкс)
• Защитное напряжение: до 70 В (дифференциальный режим), до 370 В (между линией и землёй)
• Максимальная скорость передачи данных: 10 Мбит/с - не снижается при работе устройства
• Количество защищаемых пар: одна (A/B + земля)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество модулей: 1
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Количество силовых полюсов: 0 - устройство не рассчитано на питание, работает только с сигналом

Совместимость и монтаж

ГРОЗОСТОП DTR 485/12 G устанавливается на стандартную DIN-рейку 35 мм внутри распределительного щита. Для подключения используются винтовые клеммы: вход - с одной стороны, выход - с другой. Линия RS-485 проходит через устройство «насквозь» - он не требует внешнего питания. Обязательно подключение защитного провода PE (заземления) к соответствующей клемме. Без заземления устройство не будет работать эффективно. Совместим с любыми устройствами RS-485, работающими на напряжении до 12 В и токе до 250 мА.

Безопасность и стандарты

Произведено в соответствии с ТУ 3428-002-79740390-2007. Соответствует требованиям ГОСТ Р МЭК 62305-1-2010 по защите в зонах молниезащиты 0–1. Не имеет сертификата UL/CE - применяется в рамках внутренних систем РФ и стран СНГ. Не рекомендовано использование вне закрытых помещений из-за степени защиты IP20.

Преимущества

• Не влияет на скорость передачи данных - поддерживает до 10 Мбит/с без задержек
• Компактный размер - занимает всего один модуль на DIN-рейке
• Высокая импульсная нагрузка - выдерживает удары до 20 кА
• Простая замена - при выходе из строя можно заменить без демонтажа всей системы
• Нет необходимости во внешнем питании - работает пассивно

Ограничения применения

• Не защищает от постоянного напряжения выше 12 В - возможен пробой
• Не подходит для линий с током более 250 мА - может перегреваться
• Не используется в открытом воздухе или сырых помещениях - IP20 не обеспечивает защиту от влаги
• Не защищает другие типы интерфейсов (RS-232, CAN, Ethernet)
• Требует обязательного заземления - без него защита неэффективна

Примеры использования

• Защита линии RS-485 от PLC к датчикам температуры на крыше здания
• Фильтрация импульсов в системе контроля доступа, где кабель проходит рядом с силовым шкафом
• Обеспечение целостности сигнала в конвейерной системе с несколькими станциями
• Подключение камеры наблюдения по RS-485 к серверу в другом здании

Практические советы

• Перед установкой проверьте, что напряжение на линии RS-485 не превышает 12 В - иначе устройство выйдет из строя
• Используйте качественный медный провод для заземления - минимальное сечение 2,5 мм2
• Не располагайте ГРОЗОСТОП DTR 485/12 G рядом с источниками тепла - перегрев снижает срок службы
• Проверяйте состояние устройства ежегодно: при появлении следов оплавления или потемнения - замените немедленно
• Для многопарных систем используйте несколько экземпляров - одно устройство защищает только одну пару A/B
