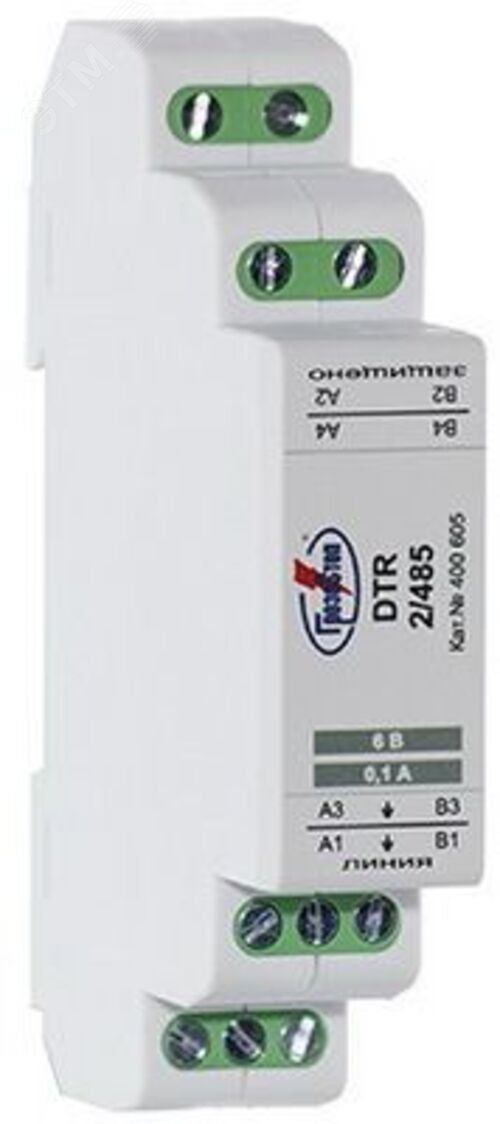

УЗИП ГРОЗОСТОП DTR 2/485/12, Uо - 12 В, IL 250 мА, In (8/20) 20 кА, , 10 Мбит/с 400 705 Hakel

Устройство защиты импульсных перенапряжений DTR 2/485/12 от бренда Ключевой Компонент (артикул 400705) обеспечивает надёжную защиту линий RS-485 от грозовых и статических импульсов, сохраняя целостность данных при скорости передачи до 10 Мбит/с. Подходит для монтажа на DIN-рейку в промышленной автоматике.

Назначение и область применения

Устройство защиты импульсных перенапряжений DTR 2/485/12 предназначено для защиты каналов связи по интерфейсу RS-485 от высоковольтных импульсов: молнии, коммутационных скачков, электростатического разряда. Применяется там, где важна бесперебойная работа оборудования - в системах АСУ ТП, на промышленных объектах, в энергетике, транспорте и на объектах с длинными кабельными трассами. Защищает оборудование, подключённое к шине RS-485, в зонах молниезащиты 0–1 согласно ГОСТ Р МЭК 62305-1-2010.

Технические характеристики

• Рабочее напряжение: 12 В постоянного тока
• Максимальный рабочий ток: 250 мА
• Максимальный ток разряда: 20 кА (способно выдерживать одиночные импульсы большой мощности)
• Скорость передачи данных: до 10 Мбит/с - не снижает пропускную способность линии
• Количество защищаемых пар: одна пара (дифференциальный сигнал A/B)
• Крепление: на DIN-рейку 35 мм
• Стандарт: ТУ 3428-002-79740390-2007

Совместимость и монтаж

Устройство защиты импульсных перенапряжений DTR 2/485/12 устанавливается в цепь между контроллером/терминалом и линией RS-485. Подключается последовательно: входные клеммы - к устройству управления, выходные - к кабелю сети. Для правильной работы необходимо соблюдать минимальную длину проводов между УЗИП и защищаемым оборудованием - рекомендуется менее 0,5 метра. Корпус из термостойкого пластика позволяет использовать устройство в помещениях с нормальной влажностью и температурой от –25C до +60C. Не требует внешнего питания.

Преимущества

• Высокая помехоустойчивость: не влияет на качество сигнала даже при работе на максимальной скорости 10 Мбит/с
• Быстрый отклик: реагирует на импульс за наносекунды, предотвращая повреждение чувствительной электроники
• Простота установки: монтаж на стандартную DIN-рейку экономит время при сборке щитов
• Низкий уровень собственных потерь: не вызывает задержек или искажений в протоколе RS-485

Ограничения применения

• Не предназначен для защиты линий переменного тока или сетей 220 В
• Не работает при напряжении выше 12 В - применение в 24 В или 48 В системах недопустимо
• Защищает только одну дифференциальную пару; для двухпарных кабелей требуется два устройства
• Не обеспечивает защиту от длительных перенапряжений - только от кратковременных импульсов
• Не имеет IP-защиты - не используется во влажных или открытых помещениях без дополнительной герметизации

Примеры использования

• Защита модулей ввода-вывода на заводе с использованием шины RS-485
• Обеспечение работоспособности датчиков температуры на открытом участке трубопровода
• Подключение PLC к удалённым HMI через длинный кабель в условиях частых гроз
• Системы видеонаблюдения с питанием по RS-485 (например, PTZ-камеры)

Практические советы

• Перед установкой проверьте напряжение на линии - оно не должно превышать 12 В
• Используйте экранированный кабель с заземлением экрана на одном конце - это повысит эффективность защиты
• Монтируйте УЗИП DTR 2/485/12 как можно ближе к точке входа кабеля в щит - чем короче провода, тем лучше защита
• Проверяйте состояние устройства периодически: при срабатывании он может выйти из строя без видимых признаков - замена обязательна после крупного импульса
• Для многоточечных систем используйте один УЗИП на каждую ответвленную линию - не подключайте несколько устройств последовательно
