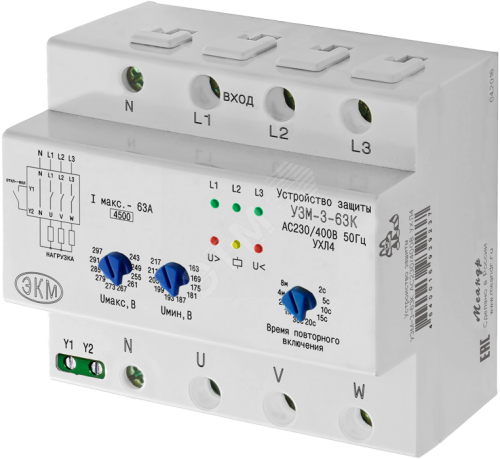

Устройство защиты многофункциональное УЗМ-3-63К AC230В/AC400В УХЛ4 - 4640016939237 Меандр

Устройство защиты многофункциональное УЗМ-3-63К AC230В/AC400В УХЛ4 от компании Меандр АО предназначено для автоматического отключения нагрузки при опасных отклонениях напряжения и частоты в трёхфазной сети. Благодаря встроенному силовому реле, устройство не требует внешних пускателей — это упрощает монтаж и снижает стоимость системы защиты.

Назначение и область применения

Устройство защиты многофункциональное УЗМ-3-63К AC230В/AC400В УХЛ4 защищает оборудование от повреждений, вызванных перепадами напряжения, пропаданием фаз, перекосом фаз и отклонением частоты. Подходит для использования в системах с автономными генераторами, где частота может колебаться, а также в промышленных объектах, жилых домах и на объектах с чувствительной техникой — насосах, компрессорах, кондиционерах, станках.

Технические характеристики

• Номинальное напряжение: 220 В (между фазой и нулём), 400 В (между фазами)
• Номинальный ток: 63 А — способно коммутировать нагрузку до этого значения без внешнего контактора
• Тип защиты: контроль трёхфазного напряжения + частоты сети
• Способ установки: крепление на DIN-рейку 35 мм
• Степень защиты: УХЛ4 — рассчитано на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Количество переключающих контактов: один — встроенное реле замыкает или размыкает цепь питания всей нагрузки
• Выходные контакты: нет нормально открытых (НО) и нормально замкнутых (НЗ) — только одно силовое реле для управления питанием

Совместимость и монтаж

Устройство защиты многофункциональное УЗМ-3-63К AC230В/AC400В УХЛ4 устанавливается на стандартную DIN-рейку. Для подключения используются три фазы (L1, L2, L3), ноль (N) и земля (PE) — все клеммы доступны с лицевой стороны. Кабели подключаются прямо к устройству; внешние пускатели не нужны. Максимальная площадь сечения провода — 25 мм². Перед первым запуском необходимо выставить пороговые значения напряжения и частоты через кнопки на передней панели — заводские настройки подходят для большинства применений.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51328.1. Имеет сертификаты ЕАС, что допускает использование в странах ЕАЭС. Защита от перегрева и импульсных помех реализована внутри устройства. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Интегрированное силовое реле на 63 А исключает необходимость в дорогостоящих внешних контакторах
• Контроль частоты позволяет надёжно работать с генераторами — особенно актуально для удалённых объектов
• Автоматическое отключение при всех основных авариях: пропадание фазы, перенапряжение, заниженное напряжение, перекос фаз
• Простая настройка и индикация состояния — светодиоды показывают режим работы и причину отключения
• Устойчивость к температурным колебаниям благодаря классу исполнения УХЛ4

Ограничения применения

• Не подходит для однополюсных или двухфазных систем — требуется именно трёхфазное питание
• Не имеет таймера задержки включения — после восстановления параметров сеть включится сразу, что может быть небезопасно для некоторых двигателей
• Не обеспечивает защиту от короткого замыкания — обязательно нужна дополнительная аппаратура (автоматический выключатель)
• Не рекомендуется для постоянной работы при напряжении выше 400 В — возможны отказы
• Не предназначен для наружной установки — даже при УХЛ4 требуется помещение с защитой от осадков и прямого попадания воды

Примеры использования

• Защита кондиционеров в офисном здании от просадок напряжения ночью
• Автоматическое отключение насосной станции при падении частоты на дизель-генераторе
• Обеспечение безопасности оборудования в деревянном доме с автономным энергообеспечением
• Контроль качества питания на участке с нестабильной ЛЭП — например, в сельской местности

Практические советы

• Перед установкой проверьте фактическое напряжение и частоту в вашей сети — настройте пороги с учётом реальных условий, а не только паспортных значений
• Убедитесь, что сечение входящих кабелей соответствует 63 А — для медного провода минимум 10–16 мм²
• Подключите устройство до нагрузки, а не после автомата — так оно сможет отключить всю цепь при аварии
• Если используется генератор, убедитесь, что его выходная частота стабилизирована в пределах 48–52 Гц — иначе УЗМ-3-63К будет часто отключать нагрузку
• При длительной эксплуатации периодически проверяйте состояние клемм — окисление может привести к нагреву и отказу
