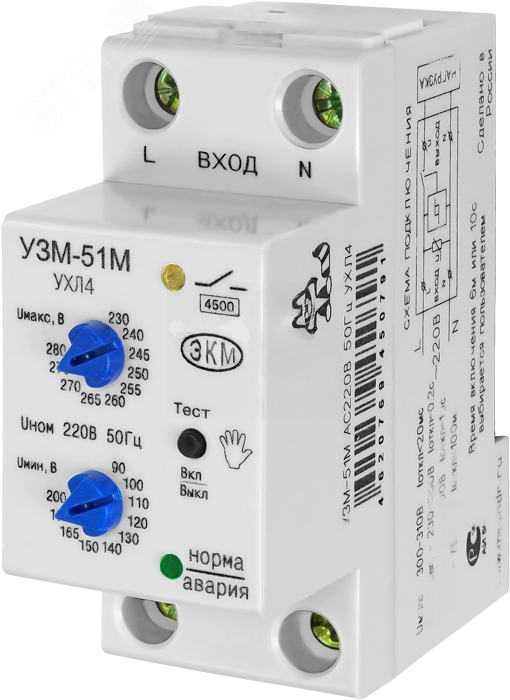

Реле напряжения УЗМ-51М, 220В, 63А, DIN-рейка Меандр 4640016931958

Устройство защиты УЗМ-51М УХЛ4 от компании Меандр АО - это надёжное реле напряжения, предназначенное для автоматической защиты бытовых и офисных однофазных устройств от колебаний, скачков и перегрузок в сети 220 В. Устройство защиты УЗМ-51М УХЛ4 устанавливается на DIN-рейку и работает без внешних контактов, обеспечивая безопасную работу оборудования.

Назначение и область применения

Устройство защиты УЗМ-51М УХЛ4 защищает электроприборы от повреждений, вызванных:

• повышением или снижением напряжения выше допустимых пределов;
• кратковременными импульсными скачками напряжения - например, при включении двигателей, магнитных пускателей или электромагнитов;
• долговременной перегрузкой по мощности, которая может возникнуть при одновременном использовании нескольких мощных приборов.

Подходит для установки в квартирных щитках, частных домах, офисах и других объектах с однофазным питанием 220 В.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 63 А
• Коммутируемый ток: 63 А - способно отключать нагрузку до этого значения без повреждения внутренних контактов
• Диапазон измерения напряжения: 170–265 В - устройство контролирует входящее напряжение в этом интервале
• Номинальное напряжение управления: 160–210 В - при выходе за эти границы реле сработает и отключит нагрузку
• Выдержки времени: 10 секунд / 6 минут - задержка перед включением после нормализации напряжения; позволяет избежать частых включений при нестабильной сети
• Переключающие контакты: 2 шт. - используются для коммутации цепи питания; нет ни нормально замкнутых, ни нормально разомкнутых контактов вне основного контура
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными распределительными щитами

Совместимость и монтаж

Устройство защиты УЗМ-51М УХЛ4 монтируется на стандартную DIN-рейку внутри электрощита. Подключение осуществляется через верхние и нижние клеммы: фаза и ноль проходят через устройство, нагрузка подключается после него. Поскольку реле имеет два переключающих контакта, оно последовательно разрывает цепь при аварии - никаких дополнительных реле или контакторов не требуется.

Не требует внешнего питания - работает от сети 220 В. Для правильной работы важно соблюдать полярность подключения L и N.

Безопасность и стандарты

Устройство защиты УЗМ-51М УХЛ4 соответствует требованиям к работе в условиях умеренного климата (обозначение УХЛ4). Применяется в помещениях с нормальной влажностью и температурой от -25C до +40C. Защита от перенапряжений реализована на уровне современных аналогов, однако не является полноценным УЗИП - не рассчитано на прямые удары молнии.

Преимущества

• Автоматическое отключение при опасных отклонениях напряжения - защищает дорогостоящую технику (телевизоры, холодильники, компьютеры).
• Задержка включения (до 6 мин) исключает постоянные включения-выключения при нестабильной сети.
• Нет механических элементов, кроме контактной группы - высокая долговечность.
• Простота установки: один модуль на DIN-рейку, не занимает лишнее место в щите.
• Не требует обслуживания и регулировок после настройки.

Ограничения применения

• Не предназначен для трёхфазных систем - только для однофазной сети 220 В.
• Не защищает от прямых ударов молнии - для этого нужен отдельный УЗИП (устройство защиты от импульсных перенапряжений).
• Не имеет сигнализации или индикации состояния - нельзя определить причину отключения без проверки сети.
• Не подходит для помещений с экстремальными температурами (ниже -25C или выше +40C).
• Не управляет внешними устройствами - нет сигналов для автоматизации или удалённого контроля.

Примеры использования

• Защита холодильника, стиральной машины и микроволновки в квартире с нестабильным напряжением.
• Обеспечение безопасности сервера или NAS в офисе при частых проседаниях напряжения.
• Фильтрация импульсов в гараже, где запускаются сварочные аппараты или компрессоры.
• Установка в дачном доме, где часто происходят перепады напряжения из-за старой проводки.

Практические советы

• Выбирайте УЗМ-51М УХЛ4, если ваша сеть часто скачет между 160–210 В - он точно сработает при таких отклонениях.
• Проверьте посадочное место на DIN-рейке: устройство занимает 2 модуля (36 мм), убедитесь, что есть свободное место.
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.
• После установки протестируйте работу: временно завышайте напряжение на входе (например, до 250 В) - реле должно отключиться.
• Если в доме уже установлен УЗО - УЗМ-51М УХЛ4 можно монтировать после него, они работают в паре: УЗО защищает от тока утечки, УЗМ - от напряжения.
