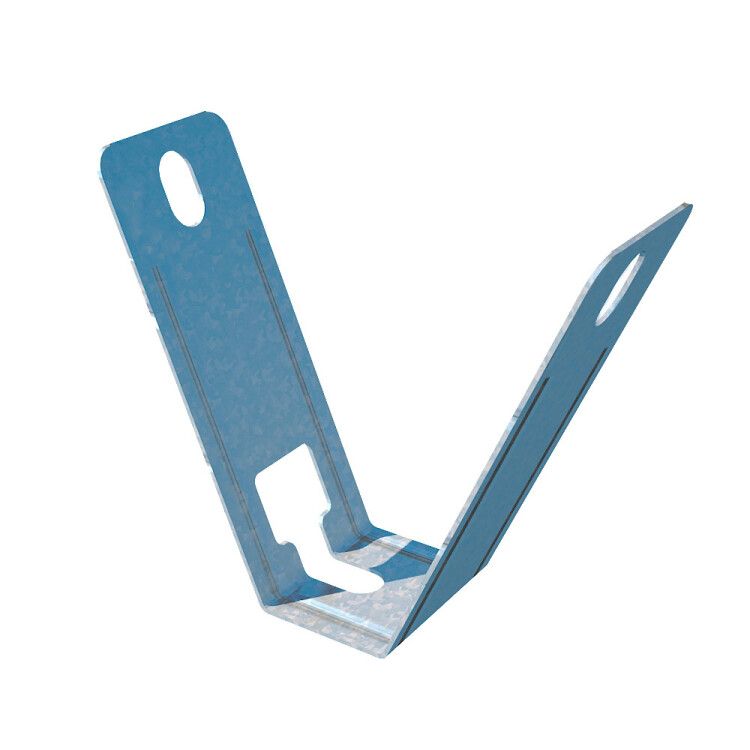

Подвес V-образный для профнастила универсальный HD | VPSU КМ-профиль LO4168

Подвес V-образный для профнастила универсальный HD КМ-профиль - это надёжный крепёжный элемент из оцинкованной стали, предназначенный для фиксации металлических лотков системы КМ-профиль на потолках и стенах. Артикулы lo4168 и vpsu hd обеспечивают совместимость со стандартными профилями и подходят для монтажа в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Подвес V-образный для профнастила универсальный HD КМ-профиль применяется для крепления металлических лотков, каналов и других элементов монтажных систем к бетонным, кирпичным или металлическим основаниям. Подходит для установки в помещениях с высокой влажностью, на улице и в зонах с низкой коррозионной активностью. Используется в промышленных объектах, на транспорте, в энергетике и в системах вентиляции.

Технические характеристики

• Тип изделия: подвес V-образный
• Материал: сталь оцинкованная
• Покрытие: горячий цинк по ГОСТ 9.307-89
• Толщина стенки: 1,5 мм
• Диаметр крепёжного отверстия: 11 мм
• Форма крепления: трапециевидная
• Цвет: серый
• Климатическое исполнение: О1/О4 - для умеренного и холодного климата, с контролируемой влажностью
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени

Совместимость и монтаж

Подвес V-образный для профнастила универсальный HD КМ-профиль совместим со всеми типами металлических лотков серии КМ-профиль. Для монтажа используются болты, шпильки или анкеры диаметром до 11 мм. Отверстия расположены симметрично - позволяют выставлять уровень и регулировать высоту крепления. Монтаж выполняется через предварительно просверленные отверстия в несущей поверхности. Рекомендуется использовать гайки с шайбами для равномерного распределения нагрузки.

Безопасность и стандарты

• Покрытие соответствует ГОСТ 9.307-89 - обеспечивает долговечную антикоррозийную защиту
• Климатическое исполнение О1/О4 соответствует ГОСТ 15150-69 - гарантирует работу в температурном диапазоне от −40 C до +40 C
• Огнестойкость подтверждена тестированием - изделие не поддерживает горение и не теряет форму при кратковременном нагреве

Преимущества

• Высокая жёсткость за счёт толщины 1,5 мм - минимизирует прогиб при нагрузке
• Горячее цинкование - защищает от ржавчины даже при повреждении покрытия
• V-образная форма - позволяет компенсировать перепады высоты и легко выравнивать лотки
• Устойчивость к вибрациям - идеально для помещений с оборудованием, создающим механические колебания
• Не требует специальных инструментов - монтаж возможен стандартным набором

Ограничения применения

• Не предназначен для постоянного контакта с агрессивными химическими веществами (кислоты, щёлочи)
• Не рекомендован для монтажа в зонах с высокой загрязнённостью воздуха (промышленные выбросы, солевые туманы)
• Работает только с крепёжом диаметром ≤11 мм - использование более крупных элементов недопустимо
• Не следует применять в качестве несущего элемента для тяжёлых трубопроводов или оборудования массой свыше 50 кг на один подвес

Примеры использования

• Крепление кабельных лотков в цехах пищевой промышленности
• Монтаж вентиляционных каналов на крыше производственных зданий
• Фиксация проводящих шин в подстанциях с высокой влажностью
• Установка трасс для сигнализации в теплицах и животноводческих комплексах

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в подвесе (11 мм) и используемого крепежа - не допускаются люфты
• При установке на бетон используйте пластиковые дюбеля с металлическими втулками - так увеличится срок службы
• Если подвес используется на открытом воздухе, периодически осматривайте покрытие - при наличии сколов рекомендуется обработка эпоксидной краской
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию трапециевидной формы и снижение прочности
• Подвесы можно комбинировать с другими элементами серии КМ-профиль - система остаётся унифицированной и модульной
