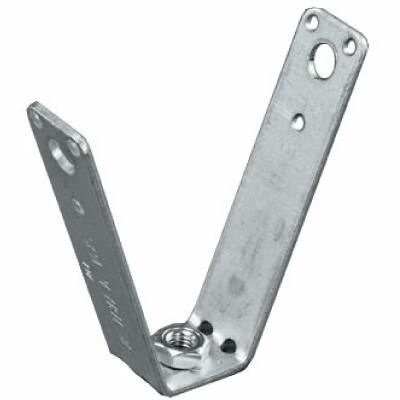

Крепление к профнастилу M5 Combitech V-образное М10 DKC (ДКС) CM331000

Крепление к профнастилу V-образное М10 от DKC (ДКС) - надёжное решение для крепления оборудования и монтажных систем прямо на волны профнастила. Артикул cm331000 обеспечивает устойчивую фиксацию даже в условиях повышенной влажности благодаря термически защищённому цинковому покрытию.

Назначение и область применения

Изделие используется для подвески различных элементов к кровле из профилированного металлического листа: воздуховодов, трубопроводов, светильников, кабельных трасс, вентиляционного оборудования. Подходит для установки внутри зданий и на открытых площадках, где требуется быстрый и прочный крепёж без сверления основной конструкции крыши.

Технические характеристики

• Резьба: M10 - позволяет использовать болты, гайки и шпильки стандарта ISO M10;
• Материал: оцинкованная сталь - высокая механическая прочность и долговечность;
• Покрытие: горячее цинкование по методу Сендзимира + опционально гальваническое цинк-никелевое покрытие - усиленная антикоррозийная защита;
• Форма: V-образный кронштейн - плотно охватывает гофру профнастила, распределяя нагрузку;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допущен для использования в помещениях с повышенной влажностью и на улице;
• Цвет: серый - соответствует цветовой гамме большинства типов профнастила.

Совместимость и монтаж

Крепление совместимо со всеми видами профнастила с шагом гофры 8–90 мм. Крепится путём вставки V-образной части между двумя соседними волнами, после чего через резьбу M10 закручивается крепёж. Нагрузка передаётся равномерно на две точки контакта, что исключает деформацию листа. Не требует предварительного сверления или демонтажа кровли. Работает с любыми метизами класса прочности 4.8 и выше.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ 14918-80 (крепёж для металлопроката) и DIN EN 10025 (структура стали). Цинкование выполнено по нормам ASTM B633 и G85, обеспечивающим срок службы более 15 лет в агрессивных средах. Соответствует требованиям безопасности для рабочих мест согласно СанПиН 2.2.4.3359-16.

Преимущества

• Не повреждает профнастил - не нуждается в сверлении, сохраняет герметичность кровли;
• Высокая несущая способность - выдерживает вертикальные нагрузки до 150 кг на точку крепления;
• Запатентованная форма - гарантирует удерживающее усилие даже при вибрациях и перепадах температур;
• Подходит для модульных систем - легко комбинируется с другими элементами серии M5 Combitech;
• Экономия времени - монтаж занимает менее 2 минут на одну точку.

Ограничения применения

• Не рекомендуется для крепления тяжёлого оборудования массой более 150 кг на одно крепление - необходимо применять несколько точек или усиливать конструкцию;
• Не подходит для профнастила с шагом гофры меньше 8 мм или больше 90 мм - возможен проскальзывающий эффект;
• Не предназначен для постоянного воздействия химических паров (например, в кислотных производствах) - при таких условиях лучше выбрать нержавеющие аналоги;
• Не следует использовать в качестве единственного крепления для аварийных систем (электроснабжение, спринклеры) - требуется резервирование.

Примеры использования

• Подвеска вентиляционных каналов в торгово-логистическом комплексе с металлической крышей;
• Крепление LED-светильников к кровле холодильного склада;
• Фиксация кабельных лотков в производственном корпусе с профнастилом;
• Установка датчиков давления и температуры на крышах заводских ангаров.

Практические советы

• Перед монтажом проверьте ширину гофры профнастила - она должна точно попадать в V-образный зазор крепления;
• Для максимальной надёжности используйте контргайки и шайбы с рифлёной поверхностью - они снижают риск саморазвинчивания;
• Если планируете длительную эксплуатацию в морской зоне или с высокой запылённостью - выбирайте вариант с цинк-никелевым покрытием вместо обычного цинка;
• Не затягивайте крепёж слишком сильно - это может вызвать локальную деформацию профлиста;
• Артикул cm331000 идеально сочетается с креплениями серии M5 Combitech - можно собирать унифицированные системы без адаптеров.
