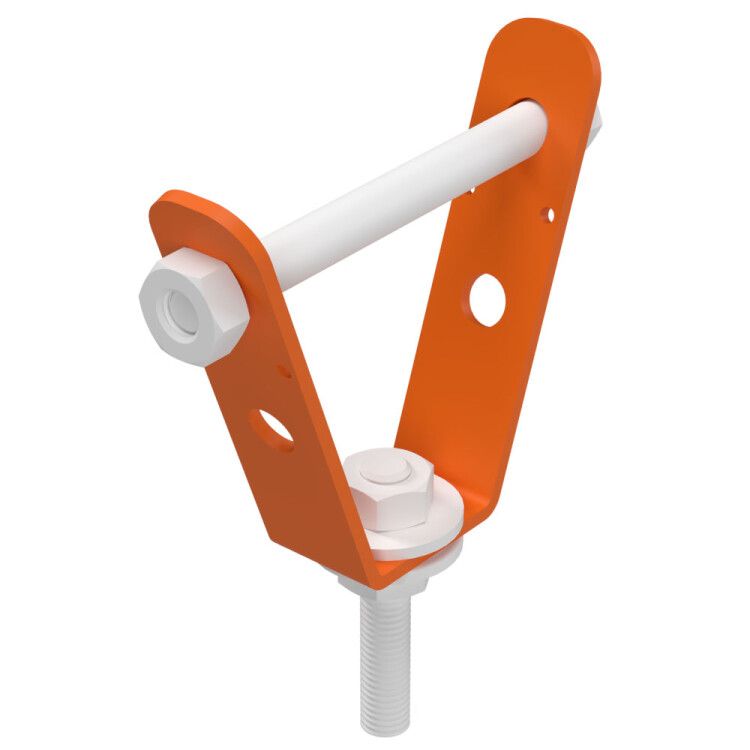

Крепление к профнастилу М10 | PR08.2621 Промрукав Строитель

Крепление к профнастилу М10 от бренда ПРОМРУКАВ (арт. pr08.2621) - это надёжный опорный элемент для крепления кабеленесущих систем к профилированному листу. Изделие выполнено из оцинкованной стали и рассчитано на работу в сложных климатических условиях.

Назначение и область применения

Крепление к профнастилу М10 предназначено для фиксации кабеленесущих систем - лотков, труб, гофр, кабельных каналов - на поверхности профилированного листа (профнастила). Применяется в промышленных зданиях, ангарах, складах, на крышах объектов с металлическим кровельным покрытием. Подходит для монтажа силовых и слаботочных сетей, где требуется жесткая фиксация без сверления несущих конструкций.

Технические характеристики

• Тип изделия: крепление
• Метрический размер резьбы: M10 - совместимо с болтами, шпильками и гайками стандарта M10
• Материал: сталь
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерный слой цинка толщиной 10–22 мкм, нанесённый на лист до формования
• Форма: трапециевидная - адаптирована под профиль профнастила, обеспечивает плотную посадку на волну
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в помещениях и под навесом при температуре от -80 C до +150 C
• Несущая способность: 0 кг - не предназначен для восприятия механических нагрузок, кроме собственного веса и массы кабеля; не является несущим элементом конструкции

Совместимость и монтаж

Крепление к профнастилу М10 устанавливается путём вставки трапециевидной части в гребень профнастила. После этого через резьбу M10 крепится кронштейн, лоток или другая часть кабеленесущей системы. Для монтажа используются болты M10 с гайками и шайбами. Рекомендуется проверять глубину волны профнастила - крепление работает эффективно при высоте волны 20–40 мм. Не требует предварительного сверления профлиста.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 (защитные покрытия) и имеет сертификат на климатическое исполнение УХЛ2. Оцинковка по методу Сендзимира гарантирует долговечность в агрессивных средах, включая повышенную влажность и перепады температур.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 25 лет в условиях подкрышной установки
• Автоматическая самоприсоска к профилю - не нуждается в дополнительном креплении к обрешётке
• Не повреждает профнастил при установке - сохраняет герметичность кровли
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых зон (например, рядом с вентиляционными каналами)

Ограничения применения

Крепление к профнастилу М10 нельзя использовать как несущий элемент. Несущая способность 0 кг означает, что все нагрузки от кабелей, оборудования и проводов должны восприниматься другими элементами системы - например, подвесами или кронштейнами, установленными на несущие конструкции. Также не рекомендуется применять на профнастиле с высотой волны менее 15 мм - крепление не будет захватывать гребень достаточно надёжно. Не подходит для открытого монтажа под прямыми осадками без защиты - хотя покрытие устойчиво, длительное воздействие воды может снижать срок службы.

Примеры использования

• Крепление кабельных лотков вдоль стен промышленного ангара с металлочерепичной крышей
• Фиксация гофрированных труб со слаботочными кабелями под навесом на складском комплексе
• Установка кабельных трасс вдоль кровли теплицы с профнастилом
• Монтаж проводов питания к вентиляторам на крыше производственного корпуса

Практические советы

• Перед монтажом проверьте шаг и форму профиля профнастила - крепление подходит только для типовых трапециевидных волн
• Используйте шайбы под головки болтов M10 для распределения нагрузки и предотвращения деформации кабельного канала
• При групповой установке выдерживайте интервал между креплениями не более 1,5 метра - даже при малой нагрузке это обеспечивает устойчивость всей системы
• Для работы в местах с возможным контактом с химическими веществами дополнительно проверяйте совместимость цинкового покрытия с агрессивными средами
• Артикул pr08.2621 - единственный номер в каталоге ПРОМРУКАВ для данного типа крепления; не заменяйте аналогами без проверки формы и толщины цинка
