Автоматический выключатель TD100N (50kA) FTU 25A 3P3T | 102000300 Lsis

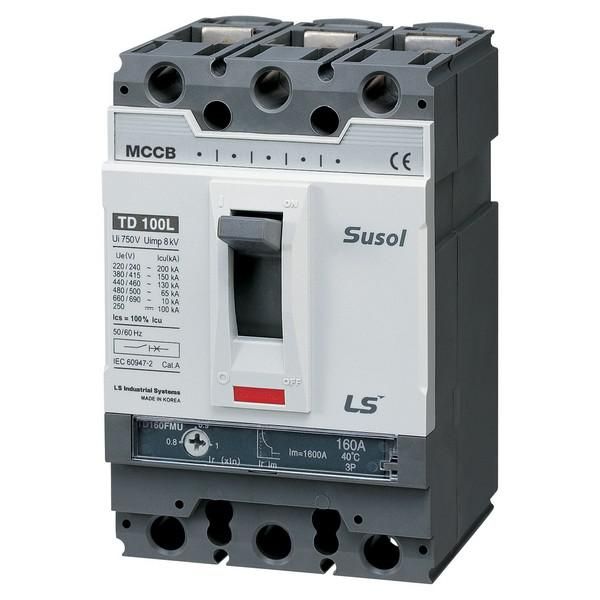

Автоматический выключатель 3-полюсный 25А 50кА TD100N FTU от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, рассчитано на работу с переменным и постоянным током, устанавливается на монтажную плату и подходит для промышленного оборудования. Артикул 0102000300 соответствует серии Susol TD.

Назначение и область применения

Автоматический выключатель 3-полюсный 25А 50кА TD100N FTU защищает трёхфазные электрические цепи с напряжением до 690 В. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Также устройство позволяет вручную включать и отключать нагрузку - например, при обслуживании или аварийном отключении. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных системах, вентиляционных установках.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Напряжение: 690 В - работает в сетях до этого значения, включая высоковольтные промышленные системы
• Тип расцепителя: комбинированный (тепловой + электромагнитный) - тепловой реагирует на долгую перегрузку, магнитный - на внезапный скачок тока
• Уставка магнитного расцепителя: 10In - срабатывает при токе 250 А (10 × 25 А) и выше
• Диапазон регулировки КЗ: 400 А - фактический порог срабатывания по КЗ установлен жестко, не регулируется пользователем
• Род тока: AC/DC - совместим с переменным и постоянным током
• Степень защиты: IP30 - защита от твердых предметов >2,5 мм, но не от воды; требует установки в закрытые шкафы
• Категория применения: A - для защиты кабелей и оборудования, не предназначен для защиты людей
• Диапазон температур: от -40C до +40C - можно использовать в холодных помещениях и на открытых площадках при условии герметизации
• Механическая износостойкость: 25 000 циклов - срок службы при частых включениях/выключениях
• Коммутационная износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки
• Способ монтажа: монтажная плата - крепится болтами прямо на печатную плату или металлическую основу
• Конструктивное исполнение: стационарное - не съемное, не имеет направляющих для DIN-рейки
• Указатель расцепления: да - визуально видно, что выключатель отключен из-за сработавшего расцепителя
• Привод: ручной - управление осуществляется рычагом вручную

Совместимость и монтаж

Автоматический выключатель 3-полюсный 25А 50кА TD100N FTU не устанавливается на DIN-рейку. Для монтажа требуется подготовить отверстия под крепёжные болты на монтажной плате. Подключение выполняется через винтовые зажимы - сечение проводов рекомендуется 1–16 мм2. Обязательно соблюдать полярность при использовании в DC-сетях. Монтаж возможен только в сухих, пылезащитных условиях - IP30 не обеспечивает защиту от влаги. Перед установкой проверьте соответствие посадочных отверстий и габаритов устройства вашей плате.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Категория применения A означает, что он не предназначен для защиты человека от поражения током - для этой задачи нужны УЗО. Наличие указателя расцепления снижает риск ошибочного включения после аварии. Работа при температурах ниже -40C требует предварительного прогрева перед первым включением.

Преимущества

• Высокая отключающая способность (50 кА) - надёжна даже в мощных промышленных сетях с большими токами КЗ
• Поддержка AC/DC - универсальность для различных типов нагрузок
• Жёсткая настройка расцепителей - исключает случайную корректировку, повышает стабильность работы
• Долгий срок службы - 25 тыс. механических циклов и 10 тыс. коммутационных
• Чёткий визуальный индикатор - легко определить причину отключения без тестирования

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специального крепления
• Защита IP30 - нельзя применять во влажных средах, на улице или в местах с брызгами воды
• Нерегулируемые расцепители - невозможно изменить порог срабатывания по току перегрузки или КЗ
• Нельзя использовать для защиты персонала - не является УЗО
• Температурный диапазон ограничен - при температурах ниже -40C возможны отказы из-за хрупкости материалов

Примеры использования

• Щит управления станком ЧПУ - защита трёх фаз двигателя от перегрузки
• Распределительный щит на заводе - отключение питания при КЗ в линии конвейера
• Система освещения промзоны - отключение при аварийном увеличении тока
• Источник бесперебойного питания (UPS) с выходом DC - защита от перегрузки в постоянном токе

Практические советы

• При проектировании учтите, что TD100N FTU не заменяет УЗО - для безопасности людей нужна отдельная защита
• Проверьте точные размеры посадочного места перед заказом - отличается от стандартных модулей на рейку
• При работе в холоде (близко к -40C) избегайте частых включений сразу после запуска - дайте устройству адаптироваться
• Не используйте в помещениях с повышенной влажностью, паром или пылевыми выбросами - IP30 недостаточно
• При замене старого автомата сверьте номинальный ток и отключающую способность - 25 А / 50 кА должны соответствовать нагрузке
• Обязательно отключите питание перед монтажом - устройство не имеет встроенной изоляции между контактами при разъединённом состоянии
