Автоматический выключатель TD100N (50kA) FTU 20A 3P3T | 102000200 Lsis

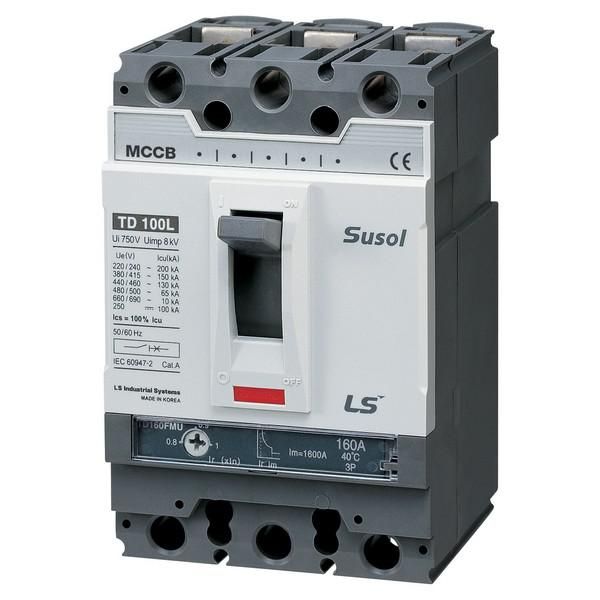

Автоматический выключатель TD100N FTU от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 20 А и отключающей способностью 50 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при аварийных ситуациях. Подходит для установки на монтажную плату в силовых щитах.

Назначение и область применения

Автоматический выключатель TD100N FTU используется для защиты электрических цепей в распределительных сетях напряжением до 690 В переменного или постоянного тока. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку - но не предназначен для частых операций, таких как управление двигателем.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен безопасно прервать максимальный ток КЗ на этом уровне
• Номинальное напряжение: 690 В AC/DC
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 10 × In (т.е. сработает при токе 200 А)
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP30 - защита от доступа к опасным частям и крупным предметам, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +40 C
• Индикация: есть визуальный указатель расцепления - видно, почему выключился
• Исполнение: стационарное - не рассчитан на перемещение после установки
• Привод: ручной - включение и отключение выполняются вручную
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на печатной плате или металлическом основании

Совместимость и монтаж

Автоматический выключатель TD100N FTU устанавливается исключительно на монтажную плату. Для этого требуется подготовить отверстия соответствующего размера и закрепить устройство болтами через крепёжные отверстия на корпусе. Убедитесь, что площадка жесткая и не деформируется под нагрузкой. Не применяйте этот выключатель в шкафах с DIN-рейкой - он не совместим с этим типом крепления. Монтаж допускается только в сухих помещениях с контролируемой температурой.

Безопасность и стандарты

Автоматический выключатель TD100N FTU соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Категория применения A означает, что он предназначен для защиты оборудования, где важна быстрая реакция на КЗ, но не требуются высокие показатели коэффициента чувствительности к малым перегрузкам. Наличие указателя расцепления повышает безопасность обслуживания - можно сразу определить причину отключения.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных распределительных систем
• Поддержка переменного и постоянного тока - универсальность для различных типов цепей
• Термомагнитный расцепитель без регулировки - снижает риск неверной настройки
• Широкий диапазон температур - работает даже в холодных условиях (до –40 C)
• Чёткий визуальный индикатор - ускоряет диагностику отказов

Ограничения применения

• Не предназначен для частых включений/выключений - только для редких операционных действий
• Защита IP30 не предохраняет от пыли и влаги - нельзя использовать во влажных средах или на улице
• Фиксированная уставка магнитного расцепителя (10In) - невозможно адаптировать порог срабатывания под специфическую нагрузку
• Отсутствие возможности установки на DIN-рейку - ограниченные варианты компактной сборки
• Не рекомендован для цепей с высокими импульсными токами (например, сварочные аппараты без дополнительной защиты)

Примеры использования

• Щиты питания промышленных станков с трёхфазным питанием
• Распределительные пункты на заводах и складских комплексах
• Системы управления конвейерами и насосными установками
• Электрооборудование в холодильных камерах и производственных залах с низкой температурой

Практические советы

• При проектировании учтите, что посадочный размер и форма контактов подходят только для монтажа на плату - проверьте чертеж перед заказом
• Для долговечности работы избегайте установки рядом с источниками нагрева выше +40 C
• Если система имеет высокую вероятность КЗ - убедитесь, что остальные элементы цепи (кабели, контакторы) рассчитаны на 50 кА
• При ремонте или замене используйте оригинальные запчасти - модификации могут нарушить сертификат безопасности
• Обязательно отключайте питание перед работой с устройством - даже при выключенном положении возможен потенциал на входных клеммах
