Автоматический выключатель TD100N (50kA) FTU 16A 3P3T | 102000100 Lsis

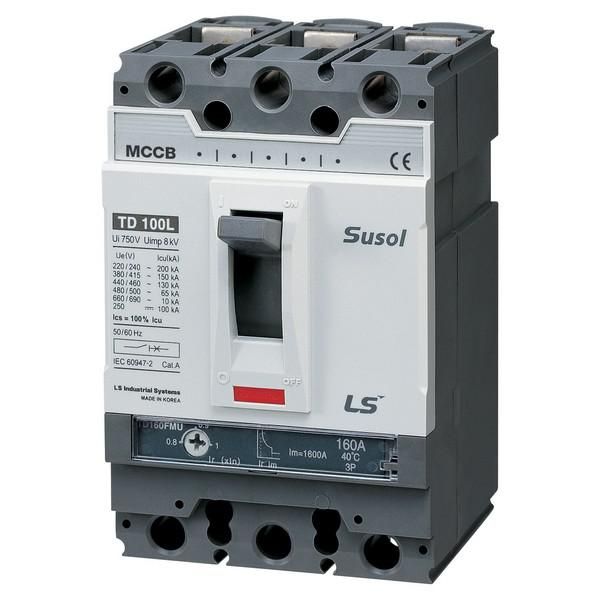

Автоматический выключатель TD100N FTU от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 16 А и отключающей способностью 50 кА. Он предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Артикулы 102000100 и 0102000100 соответствуют одной модели, подходящей для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TD100N FTU используется для защиты электрических цепей в распределительных системах напряжением до 690 В переменного или постоянного тока. Применяется там, где требуется надёжная защита от сверхтоков: в щитах управления, на входе оборудования, в промышленных панелях. Подходит для условий с частыми колебаниями температуры - от -40 C до +40 C. Не предназначен для частого включения-выключения - только для редких оперативных действий.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3 (трёхполюсный)
• Номинальное напряжение: 690 В
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток короткого замыкания до этого значения
• Тип расцепителя: термомагнитный, нерегулируемый - сочетает тепловую защиту от перегрузки и мгновенную магнитную защиту от КЗ
• Уставка магнитного расцепителя: 10In - сработает при токе 160 А (10 × 16 А)
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдыми предметами >2,5 мм, но не от воды и пыли
• Диапазон температур: -40…+40 C - допустима работа в холодных помещениях и на улице при соблюдении герметичности шкафа
• Указатель расцепления: есть - визуально показывает, что выключатель сработал из-за аварии, а не был отключен вручную
• Способ монтажа: на монтажную плату - фиксируется болтами или зажимами на печатной плате, не требует DIN-рейки
• Исполнение: стационарное - не рассчитан на съёмное крепление
• Привод: ручной - управление осуществляется только через рычаг
• Категория применения: A - для защиты кабелей и проводов, не для защиты двигателей

Совместимость и монтаж

TD100N FTU монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки необходимы отверстия под крепёж, соответствующие габаритам аппарата. Убедитесь, что площадка имеет достаточную жёсткость и теплоотвод. Максимальное сечение подключаемых проводов не указано - используйте рекомендации производителя по таблице сечений для 16 А. Соединения должны быть плотными, чтобы избежать нагрева контактов. Нельзя использовать в качестве основного рубильника - он не предназначен для частых коммутаций.

Безопасность и стандарты

Автоматический выключатель TD100N FTU соответствует требованиям международных стандартов IEC 60947-2 для выключателей в литом корпусе. Сертифицирован для работы в промышленных условиях. Отключение при КЗ происходит быстрее 10 мс, что снижает риск повреждения оборудования. Указатель расцепления позволяет отличить аварийное отключение от ручного - повышает безопасность обслуживания.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает защиту даже в мощных распределительных сетях
• Работает как на переменном, так и на постоянном токе - универсальное решение для сложных систем
• Широкий диапазон температур (-40…+40 C) позволяет применять в суровых климатических условиях
• Наличие указателя расцепления ускоряет диагностику отказов
• Литой корпус обеспечивает механическую прочность и долговечность

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы
• Защита только от перегрузок и КЗ; не предназначен для защиты электродвигателей (категория A, не B)
• Степень защиты IP30 - нельзя использовать в сырых, пыльных или открытых местах без дополнительной оболочки
• Нерегулируемый расцепитель - нельзя изменить порог срабатывания магнитного элемента
• Не рассчитан на частые включения/отключения - более 1–2 раз в день может снизить срок службы

Примеры использования

• Щит управления станком с питанием 400 В - защита силового кабеля от КЗ
• Распределительный щит на производстве с DC-цепями 48 В - использование в постоянном токе
• Промышленный шкаф в холодном цеху - благодаря диапазону -40…+40 C
• Панель питания системы освещения на базе LED-дрейверов - защита от скачков тока

Практические советы

• При монтаже на плату проверьте соответствие отверстий под крепёж - габариты устройства нестандартны
• Обязательно заключите устройство в корпус с защитой выше IP30, если среда содержит пыль или влагу
• Не путайте с модульными автоматами - TD100N FTU не заменяет обычный “автомат” в квартирном щите
• Для сервиса: после срабатывания проверьте причину - указатель покажет, было ли это КЗ или перегрузка
• При использовании в цепях постоянного тока учтите, что дугогашение менее эффективно - следите за состоянием контактов
