Автоматический выключатель TD100H (85kA) FMU 16A 3P3T | 0102009700 Lsis

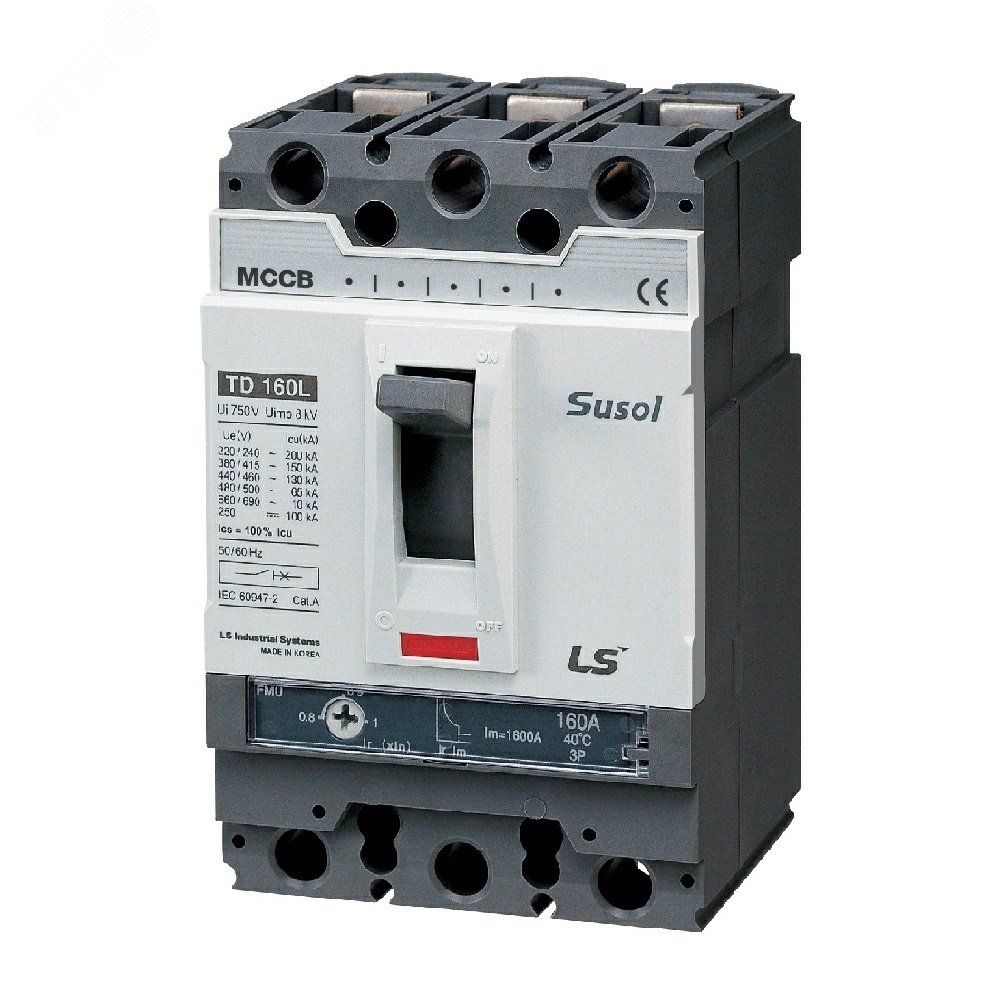

Автоматический выключатель TD100H FMU от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 16 А и отключающей способностью 85 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжную работу в условиях широкого диапазона температур. Артикулы 102009700 и 0102009700 соответствуют одному изделию.

Назначение и область применения

Автоматический выключатель TD100H FMU используется для защиты электрических цепей в распределительных системах напряжением до 690 В переменного или постоянного тока. Применяется там, где требуется высокая коммутационная способность - например, в щитах управления, на входе оборудования, в промышленных установках. Подходит для нечастых ручных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка электромагнитного расцепления: 10 In (кратное номинальному току)
• Регулировка теплового расцепителя: 0.8–0.9–1.0 × In (можно выбрать чувствительность)
• Род тока: AC / DC
• Диапазон рабочих температур: от –40 C до +40 C
• Степень защиты: IP30 (защита от доступа пальцами и твёрдыми предметами, но не от воды)
• Способ монтажа: на монтажную плату (PCB)
• Исполнение: стационарное
• Привод: ручной

Совместимость и монтаж

Автоматический выключатель TD100H FMU устанавливается на печатную плату через выводы. Для монтажа необходимы отверстия под контакты, совпадающие с габаритами аппарата. Учитывайте, что он не предназначен для крепления на DIN-рейку - использование с адаптерами или переходными платформами требует проверки механической совместимости. Монтаж следует выполнять с соблюдением зазоров между соседними устройствами для теплоотвода.

Безопасность и стандарты

Автоматический выключатель TD100H FMU соответствует требованиям IEC 60947-2 для выключателей в литом корпусе. Обеспечивает защиту согласно классу B (времятоковая характеристика) при срабатывании электромагнитного расцепителя. Сертифицирован для работы в промышленных средах с повышенными требованиями к надёжности.

Преимущества

• Высокая отключающая способность (85 кА) позволяет защищать цепи даже при серьёзных КЗ
• Регулируемый тепловой расцепитель даёт возможность точной настройки под конкретную нагрузку
• Широкий диапазон рабочих температур (-40…+40 C) делает его пригодным для холодных и жарких помещений
• Поддержка переменного и постоянного тока расширяет возможности применения
• Литой корпус повышает прочность и снижает риск внутренних повреждений

Ограничения применения

• Не предназначен для частых операций включения/выключения - применяется только для редких коммутаций
• Степень защиты IP30 исключает применение во влажных, запылённых или открытых помещениях без дополнительной оболочки
• Монтаж только на плату - нельзя использовать с DIN-рейками без специальных решений
• Не рекомендован для цепей с высокими импульсными токами без учёта временных характеристик расцепителей

Примеры использования

• Защита силового оборудования на производстве: станки, насосы, компрессоры
• Щиты управления технологическими линиями с напряжением до 690 В
• Распределительные пункты в промышленных зданиях
• Системы питания с постоянным током (например, в солнечных установках или сварочных аппаратах)

Практические советы

• При выборе уставки теплового расцепителя (0.8x, 0.9x или 1.0x In) ориентируйтесь на реальный рабочий ток нагрузки - лучше брать 0.9x для запаса по времени срабатывания
• Проверьте соответствие посадочных отверстий на плате габаритам TD100H FMU перед заказом - отличаются от стандартных модульных автоматов
• Для длительной работы при максимальном токе 16 А обеспечьте достаточное охлаждение вокруг аппарата - избыток тепла может вызвать ложные срабатывания
• При использовании в цепях с постоянным током убедитесь, что напряжение не превышает 690 В DC - предельные значения для DC могут отличаться от AC
• Не используйте этот автомат вместо устройства дифференциальной защиты - он не реагирует на утечки тока
