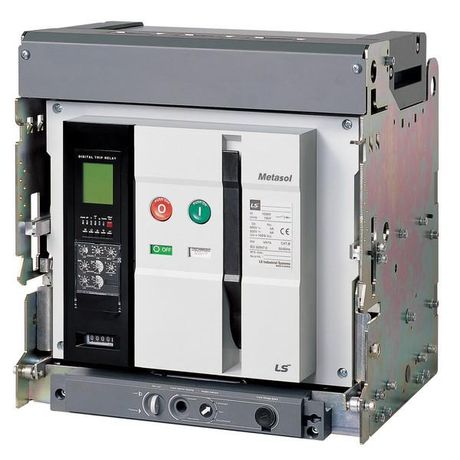

Автоматический воздушный выключатель фиксированного типа Metasol AS-25E3-25V M2D2D2BX AC6 U0 | 286805078B Lsis

Автоматический выключатель AS-25E3-25V M2D2D2BX AC6 U0 от LS Electric - трёхполюсный воздушный выключатель на 2500 А с электронным расцепителем и моторным приводом, предназначен для надёжной защиты и коммутации силовых цепей в промышленных распределительных системах. Устройство обеспечивает высокую отключающую способность 85 кА и работает в условиях широкого диапазона температур.

Назначение и область применения

AS-25E3-25V M2D2D2BX AC6 U0 используется для защиты электрических сетей напряжением до 690 В переменного тока частотой 50–60 Гц. Применяется в качестве главного распределительного автомата на вводе в цехах, на подстанциях, в крупных установках с высокими токами короткого замыкания. Подходит для защиты оборудования: трансформаторов, шинопроводов, больших двигателей, конвейерных линий. Также допускает редкие оперативные включения и отключения.

Технические характеристики

• Номинальный ток: 2500 А (длительная нагрузка)
• Напряжение: 690 В
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: электронный, с возможностью настройки тока перегрузки от 1250 до 2500 А
• Задержка срабатывания: есть - позволяет избежать ложных срабатываний при кратковременных перегрузках
• Род тока: переменный (AC) и постоянный (DC)
• Частота: 50/60 Гц
• Исполнение: стационарное, вертикальные клеммы
• Способ монтажа: на монтажную плату (фиксированный тип)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Вспомогательные контакты: 5 нормально открытых (5NO) и 5 нормально закрытых (5NC)
• Привод: ручной и моторный - возможность автоматизированного управления
• Указатель расцепления: да - визуальный сигнал причины отключения
• Механическая износостойкость: 20 000 циклов
• Коммутационная износостойкость: 10 000 циклов
• Рабочая температура: от –40 C до +60 C
• Специальные функции: логическая селективность, интерфейс связи, регистрация аварийных событий

Совместимость и монтаж

AS-25E3-25V M2D2D2BX AC6 U0 устанавливается исключительно на монтажную плату в щитах с жесткой фиксацией. Клеммы расположены вертикально - требует соответствующего подключения к шинопроводу или кабельным выводам. Для работы с моторным приводом необходим внешний источник питания на катушку включения. Независимый расцепитель подключается отдельно - используйте провода сечением не менее 1,5 мм2. Все вспомогательные контакты (5NO/5NC) уже установлены - не требуется докупать модули. Совместим с другими устройствами серии Metasol ACB, включая модели до 6300 А.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает точную защиту по току и времени, снижает риск повреждения оборудования. Функция регистрации аварий позволяет анализировать причины отключения после события. IP20 не предполагает защиту от пыли и влаги - установка обязательна внутри закрытых щитов класса защиты IP54 и выше.

Преимущества

• Высокая отключающая способность 85 кА - подходит для мощных промышленных объектов
• Электронный расцепитель с регулируемой зоной защиты - точнее, чем тепловые аналоги
• Логическая селективность - минимизирует массовые отключения при КЗ
• Интерфейс связи - интеграция в системы SCADA и АСУ ТП
• Моторный привод - позволяет дистанционно управлять выключателем
• Регистрация аварий - сохраняет данные о последнем отключении для анализа
• Широкий диапазон температур - работает в холодных и жарких помещениях

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP20 - нельзя использовать вне герметичных щитов
• Требуется стационарная установка - не подлежит перемещению или быстрому демонтажу
• Нет встроенной защиты от импульсных перенапряжений - нужна дополнительная защита
• Не рекомендован для частых операций включения/отключения более 10 тыс. раз - срок службы ограничен коммутационной износостойкостью

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 690 В
• Защита шинопровода на участке конвейера с несколькими двигателями по 200 кВт
• Распределительный щит на заводе с автоматизированной системой управления
• Подключение к дизель-генераторной установке с высоким током КЗ

Практические советы

• Проверьте соответствие посадочных размеров перед установкой - серия Metasol имеет стандартизированные габариты
• Настройте пороги расцепителя в соответствии с нагрузкой - минимальный порог 1250 А, максимальный - 2500 А
• Обеспечьте достаточное охлаждение вокруг корпуса - особенно при работе близко к пределу 2500 А
• Подключите вспомогательные контакты к контроллеру для сигнализации состояния “включен/отключен”
• Используйте моторный привод только при наличии резервного питания - потеря питания может заблокировать управление
• При необходимости замены - совместим с другими автоматами серии Metasol ACB того же типоразмера
