Автоматический выключатель TD100N (50kA) FMU 63A 3P3T | 102009400 Lsis

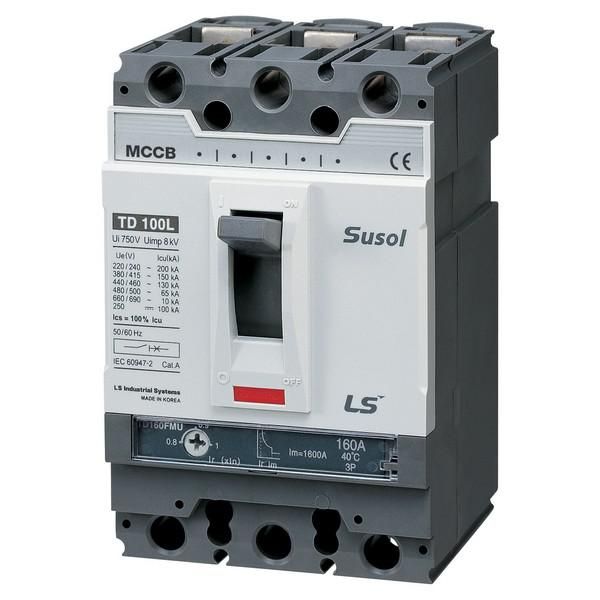

Автоматический выключатель TD100N FMU от LS Electric - трёхполюсный коммутационный аппарат с номинальным током 63 А и отключающей способностью 50 кА, предназначенный для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство смонтировано на монтажную плату, имеет ручной привод и защищено от пыли по классу IP30.

Назначение и область применения

TD100N FMU используется для безопасного включения, отключения и защиты электрических цепей в сетях переменного и постоянного тока с напряжением до 690 В. Он применяется в распределительных щитах, на производствах, в системах управления оборудованием, где требуется надёжная защита от перегрузок и аварийных токов короткого замыкания. Подходит для стационарной установки в электрошкафах и панелях.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: тепловой и электромагнитный
• Уставка магнитного расцепителя: 10 × In (630 А)
• Диапазон настройки тепловой защиты: 50–63 А
• Род тока: AC/DC
• Степень защиты: IP30 (защита от доступа пальцев и крупной пыли, без защиты от воды)
• Диапазон рабочих температур: от –40 C до +40 C
• Механическая износостойкость: 25 000 операций
• Коммутационная износостойкость: 10 000 отключений при номинальном токе
• Способ монтажа: на монтажную плату
• Конструктивное исполнение: стационарное
• Указатель расцепления: есть (визуальное определение причины отключения)
• Защита по минимальному напряжению: да (отключается при снижении напряжения ниже порогового значения)
• Категория применения: A (для защиты кабельных линий и оборудования с малой инерционностью)

Совместимость и монтаж

TD100N FMU устанавливается на монтажную плату с фиксацией через крепёжные отверстия. Для подключения используются винтовые зажимы - медные жилы сечением до 25 мм2 допускаются. Клеммы рассчитаны на многожильные и одножильные провода. Убедитесь, что ширина монтажной платы соответствует габаритам аппарата. Не рекомендуется использовать в условиях повышенной влажности или с прямым попаданием брызг - степень защиты IP30 не обеспечивает герметичность.

Безопасность и стандарты

TD100N FMU соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Защита по минимальному напряжению предотвращает самопроизвольное включение после перебоев питания. Указатель расцепления позволяет отличить отключение по перегрузке от отключения по КЗ, что ускоряет диагностику.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных распределительных систем
• Широкий диапазон настройки теплового расцепителя (50–63 А) - точная адаптация под нагрузку
• Двухступенчатая защита: тепловая (перегрузка) + магнитная (короткое замыкание)
• Работает как в переменном, так и в постоянном токе - универсальность для сложных систем
• Увеличенная долговечность: 25 000 механических и 10 000 коммутационных циклов
• Функция защиты по минимальному напряжению повышает безопасность оборудования

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP30 не защищает от влаги и осадков
• Не подходит для частого ручного включения/отключения - срок службы ограничен 25 000 циклов
• Требуется стабильная температура окружающей среды: выше +40 C возможны ложные срабатывания
• Не имеет модульных дополнений (например, AUX, SHUNT) - нельзя удалённо управлять или сигнализировать
• Монтаж только на плату - не совместим с DIN-рейкой

Примеры использования

• Защита главного входа в производственный цех с несколькими станками
• Распределительный щит на заводе с DC-системами (например, сварочные автоматы)
• Щитовая в холодильном комплексе, где важна защита от просадки напряжения
• Системы управления насосными станциями с высокими пусковыми токами

Практические советы

• При выборе уставки теплового расцепителя учитывайте реальный рабочий ток нагрузки - он должен находиться в середине диапазона 50–63 А
• Проверьте соответствие сечения проводов и момента затяжки винтов - недостаточно плотное соединение вызывает нагрев
• Если система работает при колебаниях напряжения, функция защиты по минимуму напряжения обязательна - она предотвратит запуск оборудования при низком напряжении
• Для обслуживания используйте только изолированные инструменты - устройство не имеет внешней защиты от прикосновения к токоведущим частям
• При замене аналога проверьте наличие указателя расцепления и тип монтажа - многие модели требуют переоборудования шкафа
