Автоматический выключатель TD100H (85kA) FTU 63A 3P3T | 0102001600 Lsis

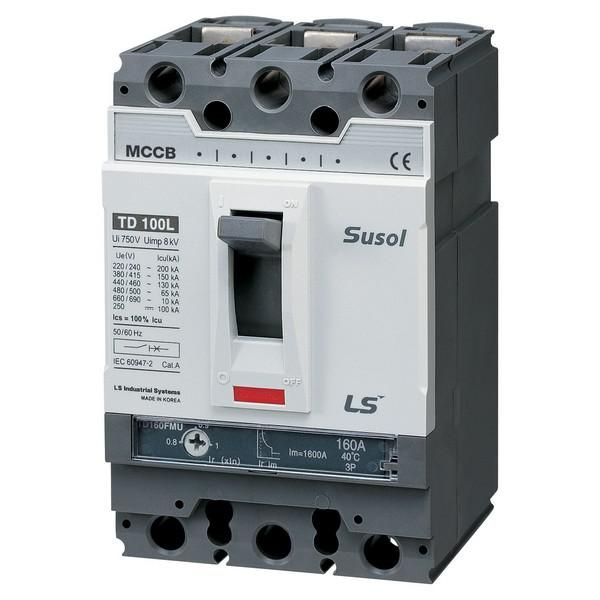

Автоматический выключатель 3-полюсный 63А 85кА TD100H FTU от LS Electric предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот аппарат используется в распределительных системах с напряжением до 690 В и обеспечивает надежную работу даже при высоких токах КЗ. Артикул 102001600 соответствует модели из серии Susol TD, рассчитанной на промышленное применение.

Назначение и область применения

Автоматический выключатель 3-полюсный 63А 85кА TD100H FTU защищает силовые цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитах промышленных объектов: на входе оборудования, в цепях двигателей, конвейеров, насосов и других устройств с высокими пусковыми токами. Устройство допускает редкие ручные включения и отключения - не для частого управления нагрузкой, а для аварийного отключения или обслуживания.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защита всех трех фаз одновременно.
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая системы 400 В и 660 В.
• Отключающая способность: 85 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов; регулировка уставок невозможна.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе в 10 раз выше номинала (630 А), что исключает ложные срабатывания при пуске двигателя.
• Род тока: AC/DC - совместим с переменным и постоянным током, хотя основное применение - в сетях переменного тока 50 Гц.
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли; требует установки внутри закрытого шкафа.
• Диапазон температур: от –40 C до +40 C - работает в холодных и жарких условиях, но не в экстремальных средах (например, печи или морозильники).
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ).
• Способ монтажа: на монтажную плату - крепится через отверстия и болты, не является DIN-рейкой.
• Исполнение: стационарное - не предусматривает быстрый демонтаж или замену без инструментов.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 63А 85кА TD100H FTU устанавливается на специальную монтажную плату или металлический щит с предварительно просверленными отверстиями. Диаметр отверстий под крепление должен соответствовать габаритам корпуса - проверьте чертежи производителя перед изготовлением платы. Подключение осуществляется через верхние и нижние зажимы - соблюдайте момент затяжки, чтобы не повредить контакты. Для работы в сетях с DC требуется согласование с технической документацией LS Electric - не все режимы гарантированы при постоянном токе.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Категория применения A означает, что он предназначен для защиты кабельных линий и оборудования, где важна селективность и точность отключения. Наличие указателя расцепления позволяет быстро определить причину отказа, снижая время простоя.

Преимущества

• Высокая отключающая способность (85 кА) делает его подходящим для мощных промышленных систем с большими потенциальными токами КЗ.
• Нерегулируемый термомагнитный расцепитель с уставкой 10 In минимизирует ложные срабатывания при пуске электродвигателей.
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и ударов.
• Поддержка переменного и постоянного тока расширяет возможности применения в специализированных системах.

Ограничения применения

• Не предназначен для частого включения/выключения - только для аварийного отключения и редких операций.
• Защита IP30 требует обязательной установки в закрытые электрошкафы - нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной защиты.
• Отсутствие регулировки уставок ограничивает возможность адаптации под уникальные условия нагрузки - подходит только для типовых сценариев.
• Монтаж на плату усложняет замену - требуется отключение питания и демонтаж всей сборки, в отличие от модульных устройств на DIN-рейке.

Примеры использования

• Главный ввод в распределительном щите промышленного цеха с несколькими двигателями по 30–45 кВт.
• Щит управления конвейерной линией, где возможны скачки тока при запуске нескольких агрегатов одновременно.
• Защита силового кабеля от трансформатора до преобразователя частоты в системе с напряжением 660 В.
• Системы освещения или нагрева на базе постоянного тока (при условии согласования с производителем).

Практические советы

• При проектировании щита учтите габариты аппарата - он крупнее обычных модульных автоматов, занимает значительное место.
• Для удобства диагностики используйте комбинированную маркировку: рядом с выключателем 3-полюсный 63А 85кА TD100H FTU (артикул 102001600) разместите схему подключения и назначение цепи.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных срабатываний.
• Если нужна более гибкая защита с регулировкой - выбирайте другие модели серии Susol TD с электронными расцепителями.
• Не путайте этот аппарат с модульными автоматами - он не совместим с DIN-рейками и требует другого метода крепления.
