Автоматический выключатель TD100H (85kA) FMU 63A 3P3T | 102010300 Lsis

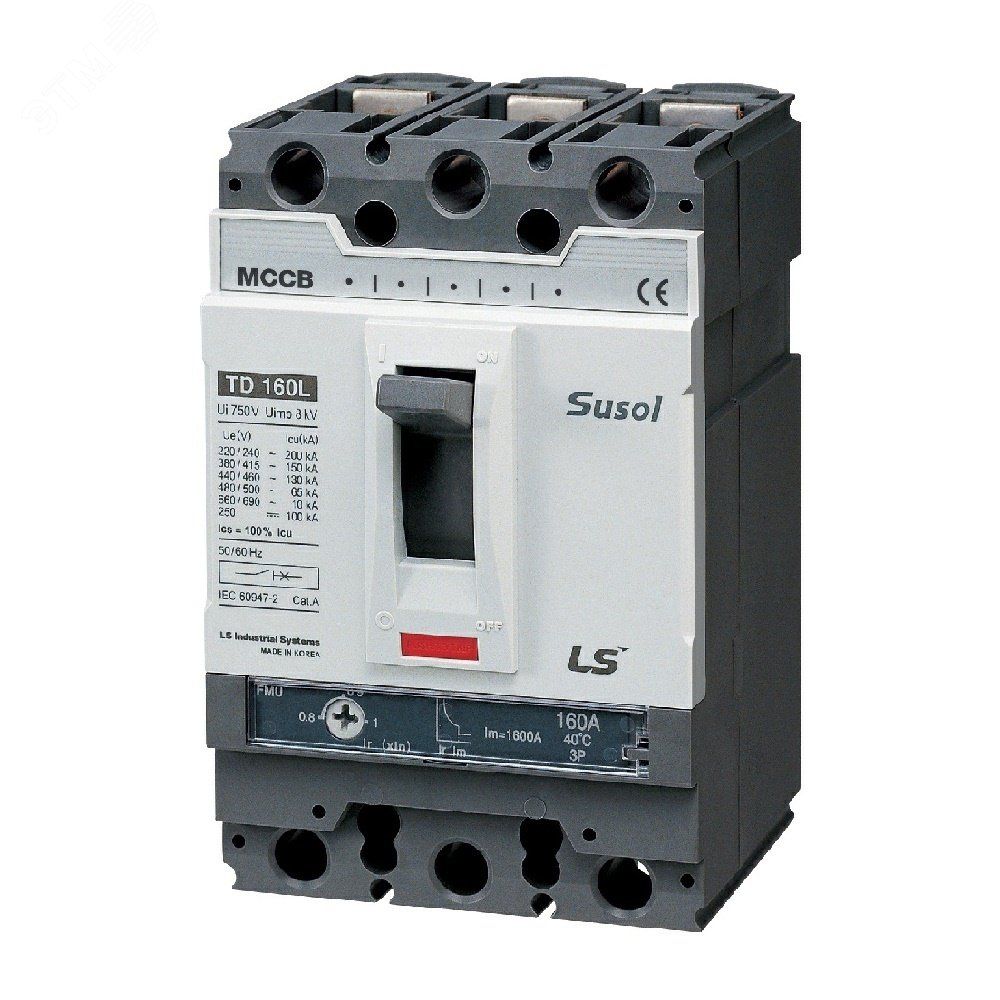

Автоматический выключатель TD100H FMU от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 63 А и отключающей способностью 85 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату.

Назначение и область применения

TD100H FMU используется для защиты электрических цепей переменного и постоянного тока в распределительных щитах и силовых шкафах. Применяется в промышленных системах: на станках, конвейерах, в системах управления, где требуется надёжная защита от сверхтоков. Подходит для нечастых оперативных включений и отключений нагрузки.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 63 А
• Количество полюсов: 3
• Отключающая способность: 85 кА
• Номинальное напряжение: 690 В
• Род тока: Переменный (AC) / Постоянный (DC)
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный)
• Регулировка теплового расцепителя: (0.8–0.9–1.0) × In - позволяет настроить порог срабатывания по перегрузке в пределах +-10% от номинала
• Уставка магнитного расцепления: 10 × In - срабатывает при кратковременных импульсах тока, равных 630 А
• Привод: Ручной - управление осуществляется рычагом
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату (панельную установку)
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдыми предметами >2,5 мм, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +40 C
• Категория применения: A - для защиты оборудования, требующего быстрого отключения при КЗ

Совместимость и монтаж

TD100H FMU устанавливается исключительно на монтажную плату - не предназначен для крепления на DIN-рейку. Для правильной установки необходимо соблюдать рекомендованное расположение контактов и зазоры между соседними устройствами. Учитывайте посадочные размеры: аппарат рассчитан на фиксацию через отверстия в плате, совпадающие со стандартными габаритами серии TD100. Напряжение питания - до 690 В AC/DC, что делает его совместимым с большинством промышленных сетей. Не используйте с напряжениями выше указанного - риск повреждения изоляции.

Безопасность и стандарты

TD100H FMU соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Сертифицирован для работы в условиях промышленного электрооборудования. Отключение при КЗ происходит в течение миллисекунд, что снижает риск возгорания и повреждения кабелей. Степень защиты IP30 обеспечивает безопасность при работе в закрытых щитах, но не допускает использование во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для мощных распределительных сетей с высокими токами КЗ
• Регулируемый тепловой расцепитель - можно точно адаптировать порог срабатывания под конкретную нагрузку
• Широкий диапазон рабочих температур - работает даже в холодных помещениях (до –40 C)
• Поддержка переменного и постоянного тока - универсальное решение для сложных систем
• Литой корпус - прочная конструкция, устойчивая к механическим воздействиям

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP30 не защищает от влаги и пыли
• Только стационарная установка на плату - нельзя использовать с DIN-рейкой
• Не предназначен для частых включений/выключений - более 10–15 раз в день может снизить срок службы механизма
• Не подходит для защиты чувствительной электроники - категория A предполагает жесткую реакцию на КЗ, без выдержки времени
• Требуется точное соответствие посадочных отверстий - нестандартные платы потребуют доработки

Примеры использования

• Защита главного входа в промышленный станок с питанием 400 В AC
• Распределительный щит на заводе с напряжением 690 В, где возможны токи КЗ до 80 кА
• Система конвейеров с DC-питанием 480 В, требующая защиты от перегрузок
• Щитовая в холодном цеху при температуре –30 C

Практические советы

• При выборе уставки теплового расцепителя - ориентируйтесь на реальный рабочий ток нагрузки, а не на максимальный. Например, если нагрузка 55 А, лучше выбрать коэффициент 0.9×In = 56.7 А
• Проверьте перед монтажом, что отверстия в плате точно совпадают с габаритами TD100H FMU - несоответствие может вызвать перекос и контактные проблемы
• Не устанавливайте рядом с источниками тепла - превышение +40 C снижает надёжность расцепителей
• Для систем с постоянным током - учтите, что дугогашение менее эффективно, чем при переменном; избегайте частых коммутаций
• При обслуживании - всегда отключайте питание полностью, так как IP30 не гарантирует изоляцию от внешнего доступа к токоведущим частям
