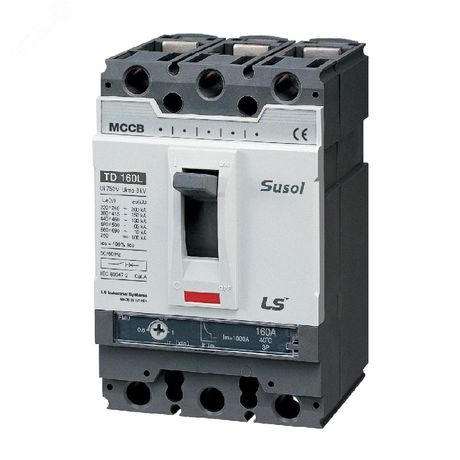

Автоматический выключатель TD100H (85kA) FMU 50A 3P3T | 0102010200 Lsis

Автоматический выключатель TD100H FMU (ГСИ) от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 50 А и отключающей способностью 85 кА. Он предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Этот выключатель сочетает надёжность, точную настройку и устойчивость к широкому диапазону температур.

Назначение и область применения

Автоматический выключатель TD100H FMU (ГСИ) используется для защиты электрических цепей в распределительных системах напряжением до 690 В переменного или постоянного тока. Применяется в промышленных щитах, на станциях управления, в силовых панелях оборудования. Подходит для условий, где требуется высокая отключающая способность и стабильная работа при колебаниях нагрузки.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка магнитного расцепления: 10 × In (10-кратный ток номинала)
• Регулировка теплового расцепителя: 0.8–0.9–1.0 × In (можно выбрать чувствительность под нагрузку)
• Род тока: AC / DC
• Диапазон рабочих температур: от –40 C до +40 C
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Способ монтажа: на монтажную плату (фиксация через отверстия в основании)
• Исполнение: стационарное (не съёмное)
• Привод: ручной (ручка включения/выключения)

Совместимость и монтаж

TD100H FMU (ГСИ) монтируется на печатную плату или жесткую опорную поверхность с помощью крепёжных отверстий. Для установки необходима подготовленная площадка с соответствующими отверстиями под болты. Учитывайте габариты аппарата - он требует свободного пространства вокруг для теплоотвода. Не допускается монтаж в условиях повышенной влажности или воздействия брызг - степень защиты IP30 не обеспечивает защиту от жидкости. Клеммы рассчитаны на провода сечением, соответствующим току 50 А; проверьте совместимость с вашими кабелями перед подключением.

Безопасность и стандарты

Автоматический выключатель TD100H FMU (ГСИ) соответствует требованиям международных норм для устройств класса IEC 60947-2. Обеспечивает безопасную отсечку токов короткого замыкания до 85 кА, что снижает риск повреждения оборудования и возгорания. Наличие двухступенчатой защиты (тепловой и магнитный расцепители) гарантирует селективность и предотвращает ложные срабатывания при кратковременных перегрузках.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для мощных промышленных объектов с большими токами КЗ
• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под реальные условия нагрузки
• Широкий диапазон рабочих температур - работает даже в холодных помещениях или на открытых площадках зимой
• Поддержка переменного и постоянного тока - универсальное решение для сложных систем
• Литой корпус обеспечивает механическую прочность и долговечность

Ограничения применения

• Не предназначен для частых операций включения/отключения - рекомендовано использовать в качестве средства защиты, а не как обычный рубильник
• Защита IP30 исключает использование во влажных средах, на улице или в местах возможного попадания воды
• Фиксированная уставка магнитного расцепления (10In) не позволяет изменить порог срабатывания при сверхтоке - нельзя настроить на более низкий уровень
• Требуется монтаж на жёсткую поверхность - не подходит для установки в гибких или вибрирующих конструкциях без дополнительной фиксации

Примеры использования

• Щиты питания промышленных станков с ЧПУ
• Распределительные пункты на конвейерных линиях
• Силовые шкафы насосных станций
• Панели управления в холодильных камерах (при соблюдении температурного режима)
• Системы зарядки постоянного тока (например, для электротранспорта)

Практические советы

• При выборе автомата убедитесь, что расчетный ток КЗ в вашей сети не превышает 85 кА - иначе аппарат не справится с отключением
• Настройте тепловой расцепитель на 0.9×In для типичных промышленных нагрузок - это даёт запас по времени срабатывания при кратковременных скачках
• Проверьте соответствие сечения входящих кабелей - для 50 А обычно используют медные провода сечением 10–16 мм2
• При монтаже на плату используйте изолирующие прокладки, чтобы избежать короткого замыкания на металлическую раму
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание теплового расцепителя
