Автоматический выключатель TD160H (85kA) FMU 125A 3P3T | 0102016200 Lsis

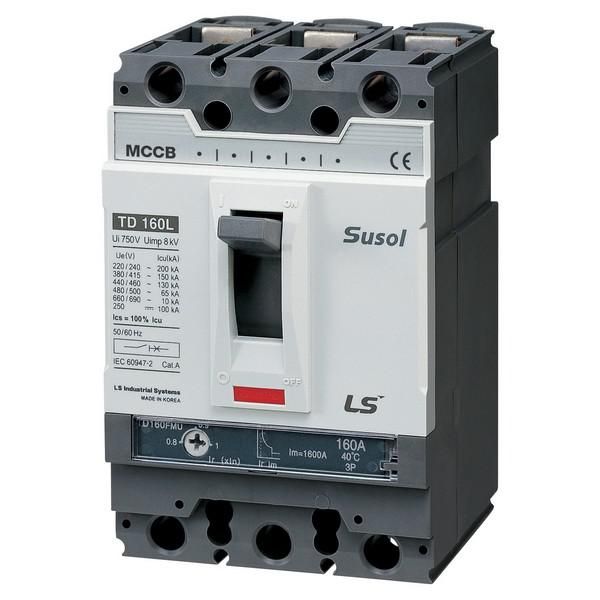

Автоматический выключатель TD160H FMU от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 125 А и отключающей способностью 85 кА. Он предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при аварийных ситуациях и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TD160H FMU используется для защиты силовых цепей переменного и постоянного тока в распределительных системах напряжением до 690 В. Применяется в промышленных объектах: на станциях управления, в щитах питания оборудования, на конвейерах, насосных станциях и других участках, где требуется высокая надёжность отключения при КЗ и перегрузке. Подходит для редких оперативных включений и отключений нагрузки.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 85 кА
• Номинальное напряжение: 690 В
• Тип тока: AC/DC (переменный и постоянный)
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Диапазон настройки защиты от перегрузки: 100–125 А (можно регулировать в пределах номинала)
• Уставка магнитного расцепления: 10 × I_n (т.е. 1250 А при 125 А номинала)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату (фиксация болтами)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов >2,5 мм, без защиты от воды)
• Диапазон рабочих температур: от –40 C до +40 C
• Категория применения: A (для защиты кабельных линий и оборудования с малой инерционностью)
• Индикатор отключения: есть (визуальное определение положения контактов)
• Привод: ручной (ручное включение/отключение)

Совместимость и монтаж

TD160H FMU устанавливается на монтажную плату с помощью крепёжных отверстий. Для правильной фиксации используйте болты соответствующего размера - рекомендованная посадка соответствует стандартному креплению для устройств класса TD160. Убедитесь, что площадка жесткая, без деформаций. Монтаж допускается только в закрытых щитах с соблюдением требований к зазорам между фазами. Не применяйте для шинопроводов или модульных DIN-рейках - этот тип не совместим с такими системами.

Безопасность и стандарты

Автоматический выключатель TD160H FMU соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Категория применения A гарантирует быстрое срабатывание при КЗ, защищая кабели и чувствительное оборудование. Наличие индикатора отключения позволяет избежать случайного включения при обслуживании. Температурный диапазон –40…+40 C делает его пригодным для работы в холодных помещениях, но не для открытых установок.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для мощных распределительных сетей с большими токами КЗ
• Регулируемый тепловой расцепитель - можно точно настроить порог перегрузки в диапазоне 100–125 А
• Поддержка переменного и постоянного тока - универсальность для сложных систем
• Литой корпус повышает механическую прочность и снижает риск пробоя
• Чёткий визуальный индикатор состояния - легко определить, включен ли автомат

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на редкие коммутации
• Защита IP30 исключает использование во влажных средах, на улице или в местах с брызгами воды
• Не подходит для монтажа на DIN-рейку - требует жёсткой фиксации на плате
• Работает только в пределах –40…+40 C; при более низких или высоких температурах возможна потеря точности расцепления
• Нет функции удалённого управления - только ручное управление

Примеры использования

• Главный входной автомат в промышленном щите питания станков с ЧПУ
• Защита питающих линий к крупным насосам в водопроводных насосных станциях
• Распределительный автомат в DC-системах солнечных электростанций (при напряжении ≤690 В)
• Щиты управления на заводах с высокими токами КЗ (до 85 кА)

Практические советы

• При выборе учитывайте посадочные размеры - TD160H FMU имеет специфическую форму крепления, не подходящую для стандартных DIN-коробок
• Настройка теплового расцепителя должна соответствовать реальной нагрузке: не ставьте выше 125 А, даже если проводка выдерживает больше
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев при интенсивной эксплуатации
• Для систем с постоянным током убедитесь, что напряжение не превышает 690 В - превышение может вызвать дуговое замыкание
• Не устанавливайте рядом с источниками тепла - перегрев влияет на точность срабатывания теплового элемента
