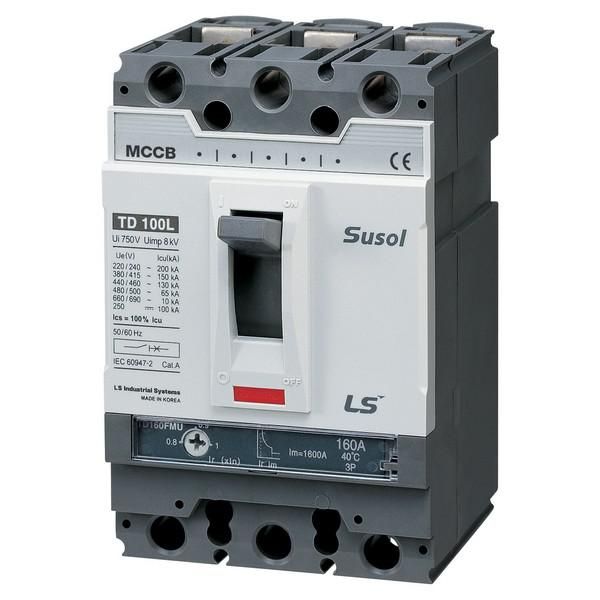

Автоматический выключатель TD100N (50kA) FTU 80A 3P3T | 102000800 Lsis

Автоматический выключатель TD100N FTU от LS Electric — трёхполюсный силовой аппарат в литом корпусе с номинальным током 80 А и отключающей способностью 50 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при аварийных ситуациях. Артикулы 102000800 и 0102000800 соответствуют одному изделию.

Назначение и область применения

Выключатель автоматический TD100N FTU используется для защиты электрических цепей в распределительных щитах и силовых установках. Применяется в системах с напряжением до 690 В переменного или постоянного тока. Подходит для коммерческих, промышленных и инфраструктурных объектов, где требуется надёжная защита от перегрузок и КЗ. Устройство рассчитано на редкие оперативные включения и отключения — не для частого управления нагрузкой.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА — способен безопасно прервать максимальный ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В AC/DC
• Тип расцепителя: термомагнитный, нерегулируемый — тепловой защищает от длительной перегрузки, электромагнитный — от внезапных КЗ
• Уставка магнитного расцепителя: 10In — сработает при токе, превышающем номинальный в 10 раз
• Степень защиты: IP30 — защита от доступа к опасным частям и твёрдым предметам >2,5 мм; не защищён от воды
• Рабочая температура: от –40 °C до +40 °C
• Род тока: переменный и постоянный (AC/DC)
• Механическая износостойкость: 25 000 циклов — количество включений/выключений без потери функциональности
• Коммутационная износостойкость: 10 000 циклов — количество отключений при токе нагрузки
• Категория применения: A — для защиты оборудования, требует быстрого отключения при КЗ
• Указатель расцепления: есть — визуально показывает причину отключения (тепло или магнит)
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня
• Способ монтажа: на монтажную плату — фиксируется болтами прямо на печатной плате или жестком основании
• Конструктивное исполнение: стационарное — не предназначен для выдвижения или съёмного монтажа
• Привод: ручной — управление осуществляется рычагом вручную

Совместимость и монтаж

TD100N FTU устанавливается исключительно на монтажную плату — не совместим с DIN-рейкой. Для монтажа необходимы отверстия под крепёж, соответствующие габаритам устройства. Обязательно соблюдайте рекомендованное усилие затяжки болтов, чтобы не повредить корпус. Монтаж следует выполнять в сухом помещении с контролируемой температурой. Нельзя использовать устройство в условиях повышенной влажности или воздействия брызг — степень защиты IP30 не предусматривает защиту от жидкости.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Защита по минимальному напряжению и наличие указателя расцепления обеспечивают соответствие современным нормам безопасности. Конструкция предотвращает случайное включение после отключения — необходимо вручную перевести рычаг в положение “OFF” перед повторным запуском.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять устройство даже в мощных распределительных сетях с высокими токами КЗ
• Нерегулируемый термомагнитный расцепитель обеспечивает гарантированное срабатывание без необходимости настройки
• Поддержка работы как на переменном, так и на постоянном токе расширяет области применения
• Указатель расцепления ускоряет диагностику причины отключения — экономит время при обслуживании
• Широкий диапазон рабочих температур (-40…+40 °C) делает возможным использование в холодных регионах и неотапливаемых помещениях

Ограничения применения

• Не применяется в средах с риском попадания воды, пыли или агрессивных паров — IP30 недостаточно для таких условий
• Нельзя использовать для частого включения/отключения — износостойкость рассчитана на 10 000 коммутаций, что ограничивает применение в системах с регулярными циклами
• Отсутствует возможность смены расцепителей — нельзя изменить порог срабатывания или тип защиты
• Требуется жёсткий монтаж на плату — не подходит для модульных шкафов с DIN-рейкой
• Не предназначен для защиты двигателей или других устройств с высокими пусковыми токами без учёта коэффициента 10In

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового трансформатора 690 В в энергообъекте
• Щитовая защита на конвейерной линии с несколькими двигателями
• Системы питания сварочных аппаратов в условиях переменного тока
• Энергораспределение в холодильных комплексах с низкими температурами окружающей среды

Практические советы

• При проектировании системы проверьте расчетный ток КЗ в точке установки — он не должен превышать 50 кА
• Убедитесь, что посадочные отверстия на плате точно соответствуют габаритам TD100N FTU — неверный монтаж вызовет механическую деформацию корпуса
• Если система работает на постоянном токе, помните: отключающая способность может снижаться — уточните данные производителя для DC
• После каждого отключения по магнитному расцепителю обязательно найдите причину КЗ — устройство не восстановится само
• Не используйте устройство вне диапазона –40…+40 °C — выход за границы может привести к отказу расцепителей
• Для удобства обслуживания располагайте выключатель в зоне видимости и доступности — указатель расцепления должен быть легко заметен
