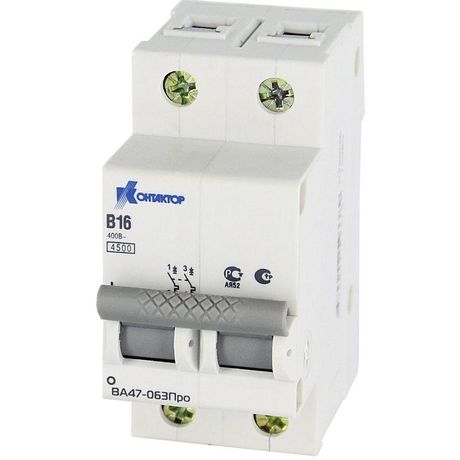

Выключатель автоматический ВА47-063Про, 2П, 16A, Icu-4,5kA, х-ка В | 7000026 Контактор (Legrand)

Автоматический выключатель модульный двухполюсный 16А 4.5кА ВА47-063Про предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, выпускаемый компанией Контактор Ульяновск в рамках серии MCB, устанавливается на DIN-рейку и применяется в бытовых и промышленных щитах с напряжением до 400 В. Номинальный ток 16 А и отключающая способность 4,5 кА делают его подходящим решением для групповых линий освещения, розеток и маломощного оборудования.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А 4.5кА ВА47-063Про обеспечивает безопасную работу электросетей путём автоматического отключения при аварийных ситуациях. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Подходит для защиты однофазных цепей с нагрузкой до 3,5 кВт (при 220 В) и трёхфазных систем, где требуется отключение обоих фазных проводников одновременно.

Технические характеристики

• Количество полюсов: 2 - отключает оба фазных провода, предотвращая опасное напряжение на оборудовании после срабатывания;
• Номинальный ток: 16 А - максимальная постоянная нагрузка, которую выдерживает устройство без срабатывания;
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика расцепителя: B - чувствителен к кратковременным перегрузкам, идеально подходит для бытовых сетей с активными нагрузками (освещение, зарядные устройства, бытовые приборы);
• Номинальное напряжение: 400 В - допустимое рабочее напряжение в трехфазных и однофазных сетях;
• Тип расцепителя: тепловой + электромагнитный - двойная защита: тепловой реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока;
• Монтаж: на DIN-рейку шириной 17,5 мм - совместим со всеми стандартными щитами;
• Ширина: 2 модуля - занимает два стандартных места на рейке (35 мм);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не влажных помещениях без корпуса;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, типично для промышленных зон;
• Наличие дугогасительной камеры: да - гасит электрическую дугу при отключении, продлевает срок службы контактов.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А 4.5кА ВА47-063Про устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно зафиксировать его на рейке, затем подключить входные и выходные провода к верхним и нижним клеммам. Обязательно соблюдать момент затяжки - не более 0,8–1,0 Нм, чтобы не повредить пластиковые элементы. Перед подключением проверьте, что питание отключено. Максимальное сечение проводов: 2,5 мм2 (медный многожильный или одножильный). Прямолинейная установка обязательна - наклон снижает надёжность работы расцепителей.

Безопасность и стандарты

Автоматический выключатель ВА47-063Про соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ R 50345-2010. Конструкция исключает самопроизвольное срабатывание при механическом воздействии. Благодаря наличию дугогасительной камеры и изоляционных материалов класса V-0, риск возгорания минимален. Сертифицирован для эксплуатации в электроустановках до 1000 В переменного тока.

Преимущества

• Двухполюсное исполнение гарантирует полное отключение цепи - важное преимущество для безопасности при ремонте;
• Характеристика “B” хорошо сочетается с современной бытовой техникой, которая имеет высокий пусковой ток (например, компрессоры, насосы);
• Надёжные контактные группы с серебряным покрытием обеспечивают долгий срок службы даже при частых включениях;
• Яркая рычажная ручка легко отличима - позволяет быстро определить состояние (вкл./выкл.) без тестера;
• Подходит для замены аналогов других брендов (Schneider, ABB, IEK) благодаря одинаковым габаритам и креплению.

Ограничения применения

• Не предназначен для защиты мощных двигателей, сварочных аппаратов или оборудования с импульсными нагрузками - требуются характеристики C или D;
• IP20 не обеспечивает защиту от воды, пара и пыли - нельзя использовать вне закрытых щитов или во влажных средах (бассейны, баня, улица);
• Запрещена работа при напряжении выше 400 В - возможен пробой изоляции;
• Не рекомендован для частого ручного включения/отключения (более 10 раз в день) - это сокращает ресурс механизма;
• Не подходит для DC-сетей - только для AC 50 Гц.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение питания светильников в коридоре или на лестнице;
• Щитовая защита для холодильника, стиральной машины, микроволновки;
• Обеспечение отключения обеих фаз в однофазной сети при необходимости (например, при использовании системы TN-C-S);
• Замена старого автомата в щите с сохранением ширины 2 модуля.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток с суммарной мощностью всех подключённых приборов - лучше иметь запас 10–20%;
• Если часто срабатывает автомат ВА47-063Про - проверьте наличие перегрузки или короткого замыкания в цепи, а не меняйте его на более мощный;
• При сборке щита используйте качественные перемычки между автоматами - плохой контакт вызывает перегрев и ложные сработки;
• Проверяйте плотность фиксации на DIN-рейке - слабо установленный автомат может выпасть при вибрации;
• Для удобства обслуживания помечайте автоматы этикетками - особенно важно, когда несколько таких же ВА47-063Про установлены рядом.
