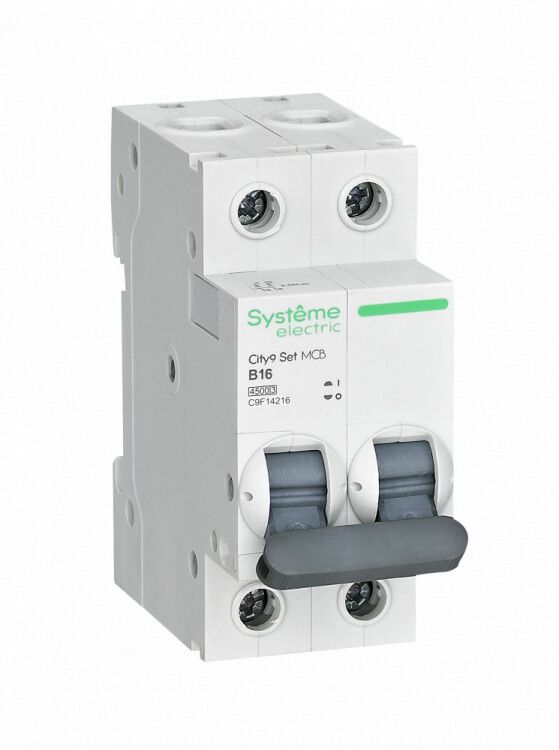

Выключатель автоматический модульный 2п B 16А 4.5кА City9 Set 230В SE C9F14216 APC

Автоматический выключатель модульный двухполюсный 16А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14216) предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с системой City9 SET и обеспечивает надежную работу в условиях переменного тока 230 В.

Назначение и область применения

Этот автоматический выключатель защищает цепи с нагрузкой до 16 А, предотвращая повреждение проводки и оборудования при перегреве или аварийном токе. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты групп розеток, освещения, бытовой техники и других однополюсных или двухполюсных потребителей.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может безопасно проводить
• Напряжение: 230 В переменного тока (AC), частота 50–60 Гц
• Количество полюсов: 2 — отключает фазу и ноль одновременно
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B — реагирует на перегрузки при токах 3–5× от номинала; оптимальна для бытовых устройств с невысокими пусковыми токами
• Ширина: 2 модуля (36 мм) — занимает два стандартных места на DIN-рейке
• Площадь сечения провода: 1–25 мм² — позволяет подключать медные провода от 1 до 25 квадратных миллиметров
• Изоляционное напряжение: 440 В — гарантирует безопасность при кратковременных скачках напряжения
• Степень защиты: IP20 — защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• С коммутируемым нейтральным проводником: да — ноль также отключается при срабатывании, что соответствует современным требованиям безопасности
• Глубина монтажа: 45 мм — требует достаточного пространства внутри щита
• Степень загрязнения: 2 — рассчитан на использование в помещениях со средним уровнем запыления

Совместимость и монтаж

Автоматический выключатель modulnyy dvukhpolyusnyy 16A B 4.5kA 230V (c9f14216) устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим с другими компонентами серии City9 SET — все устройства имеют одинаковый форм-фактор и крепление. Для монтажа достаточно вставить выключатель в рейку и зафиксировать зажимом. Клеммы обеспечивают плотный контакт даже при использовании многожильных проводов. Обязательно соблюдайте рекомендованное сечение провода (1–25 мм²): меньшие провода могут плохо зажиматься, большие — не войдут в клемму.

Безопасность и стандарты

Устройство соответствует международным нормам для автоматических выключателей. Наличие коммутируемого нулевого проводника повышает уровень безопасности при обслуживании и ремонте. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв цепи, минимизируя риск возгорания. Корпус изготовлен из ударопрочного пластика, а клеммы спроектированы так, чтобы исключить случайное попадание проводов в открытые части — это снижает риск поражения током и короткого замыкания.

Преимущества

• Двухполюсное исполнение — полностью отключает цепь, включая ноль, что важно для безопасности
• Характеристика B — идеально подходит для бытовых нагрузок без мощных двигателей
• Класс токоограничения 3 — минимальное время реакции при КЗ, защищает проводку от перегрева
• Надёжные клеммы — не требуют дополнительной подготовки проводов, легко затягиваются
• Ударопрочный корпус с металлическими заклёпками — увеличивает долговечность при механическом воздействии
• Совместимость с серией City9 SET — можно использовать с аналогичными рубильниками, УЗО, реле

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях — степень защиты IP20 не допускает контакта с водой или пылью
• Не подходит для защиты цепей с высокими пусковыми токами (например, мощные насосы, компрессоры); для них лучше выбрать характеристику C или D
• Требуется свободное место глубиной 45 мм в щите — не подходит для очень компактных распределительных коробок
• Не работает при постоянном токе (DC) — только для сети переменного тока 230 В

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение световой группы в квартире
• Щитовая защита для стиральной машины, духового шкафа, электрочайника
• Распределительный щит в небольшом офисе или мастерской
• Дополнение к УЗО в качестве основного автомата в однофазной сети

Практические советы

• Выбирая этот автомат, проверьте, что ваша проводка рассчитана на 16 А — используйте кабель сечением не менее 2,5 мм²
• При подключении многожильных проводов используйте наконечники (наконечники типа НШВИ) — это повысит надёжность контакта
• Не устанавливайте рядом с источниками тепла — температурные колебания влияют на точность срабатывания
• Проверяйте состояние автомата каждые 6–12 месяцев: вручную включите/выключите его несколько раз, чтобы убедиться в плавности хода
• Если требуется защита с более высокой чувствительностью к пусковым токам — выбирайте вариант с характеристикой C вместо B
