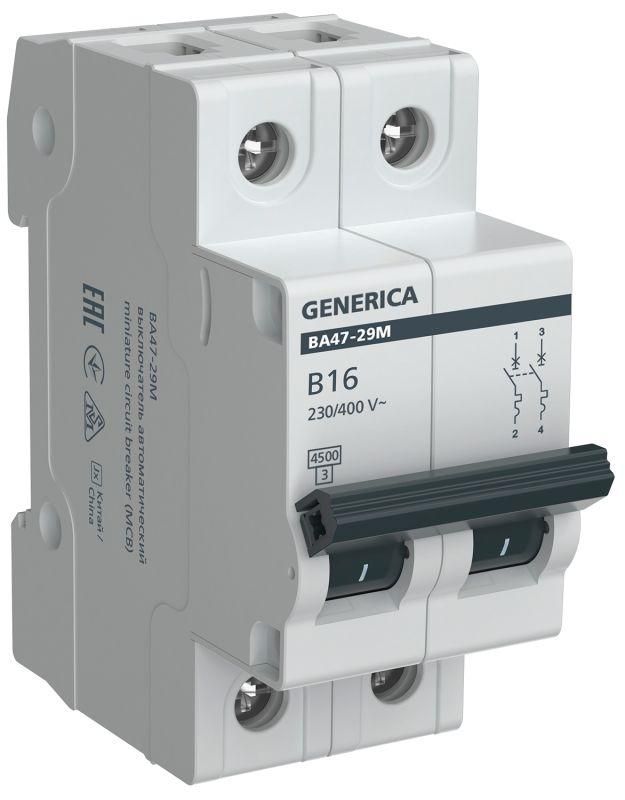

Автоматический выключатель ВА47-29М 2P 16А 4,5кА B GENERICA - MVA21-2-016-B-G IEK

Автоматический выключатель модульный 2-полюсный 16А 4,5кА класс B ВА47-29М от GENERICA предназначен для защиты бытовых и коммунальных электросетей от перегрузок и коротких замыканий. Этот аппарат - часть серийной линейки ВА47-29M, надёжно зарекомендовавшей себя в условиях частного дома, офиса или многоквартирного здания.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный 16А 4,5кА класс B ВА47-29М защищает группы потребителей с умеренным пусковым током: светильники, розеточные контуры, бытовую технику (стиральные машины, холодильники, микроволновки). Подходит для установки в этажных щитках, распределительных щитах квартир и небольших объектов. Класс B обеспечивает чувствительное срабатывание при небольших перегрузках - идеально для слаботочных и смешанных нагрузок.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживается без отключения
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В между фазами
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - отключение происходит при токе 3–5 кратном от номинала; оптимально для домашней сети
• Количество полюсов: 2 - разрывает одновременно два провода (фаза + ноль); применяется там, где требуется отключение обоих проводников
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Поперечное сечение проводника: 1…25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не герметичен
• Рабочая температура: от -40C до +50C - можно использовать в неотапливаемых помещениях, в том числе на балконах или в подъездах
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловые повреждения при КЗ

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный 16А 4,5кА класс B ВА47-29М монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требует. Для соединения используются винтовые зажимы с возможностью затяжки отверткой. Продукт совместим с любыми щитками, соответствующими ГОСТ Р 50030.2, включая модели IEK, Schneider, ABB. Подходит для скрытого монтажа внутри стеновых ниш - корпус не выступает за уровень лицевой панели.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60898-1 и ГОСТ Р 50345. Сертифицирован для использования в жилых и общественных зданиях. Конструкция исключает случайный контакт с токоведущими частями благодаря изолированному корпусу и системе внутреннего гашения дуги. Наличие класса токоограничения 3 гарантирует минимальное воздействие энергии КЗ на проводку и оборудование.

Преимущества

• Устойчивый к перегреву механизм - термобимetalлический элемент и электромагнитный расцепитель работают независимо друг от друга
• Яркая рычажная кнопка - легко отличить положение “вкл” / “выкл”, даже в плохо освещённом щите
• Индикатор состояния - видно, что автомат сработал, даже если он остаётся во включенном положении внешне
• Широкий диапазон сечений проводов - не нуждается в переходниках или оконцовках для проводов 1–25 мм2
• Совместимость с продуктами IEK - можно сочетать с другими устройствами этой же серии в одном щите

Ограничения применения

Не следует использовать ВА47-29М для защиты мощных двигателей с высоким пусковым током - например, насосов, компрессоров, подъёмников. Для них необходим класс C или D. Также запрещено применять в местах с повышенной влажностью, пылью или химически активной средой - степень защиты IP20 не предусматривает защиту от воды и пыли. Не подходит для DC-сетей - только для AC 50 Гц.

Примеры использования

• Защита розеточной группы в спальной комнате
• Обеспечение безопасности осветительной цепи в коридоре
• Щитовая защита в квартире - один ВА47-29М на каждую группу розеток
• Электрошкаф в подвале многоэтажки - при наличии отопления и сухости
• Лестничный щит с несколькими автоматами - в паре с УЗО

Практические советы

• Выбирая автомат, проверьте, чтобы сечение входящего кабеля попадало в диапазон 1–25 мм2 - слишком тонкий провод вызовет нагрев, слишком толстый - плохой контакт
• Перед монтажом всегда отключайте питание - даже при открытом щите есть опасность поражения током
• При сборке щита используйте перемычки того же типа - они должны иметь аналогичную номинальную прочность
• Не закрывайте автомат пластиковыми крышками или декоративными рамками, которые препятствуют теплоотводу
• Проверяйте состояние автомата ежегодно: если рычаг стал трудно двигаться или часто самопроизвольно отключается - замените его
