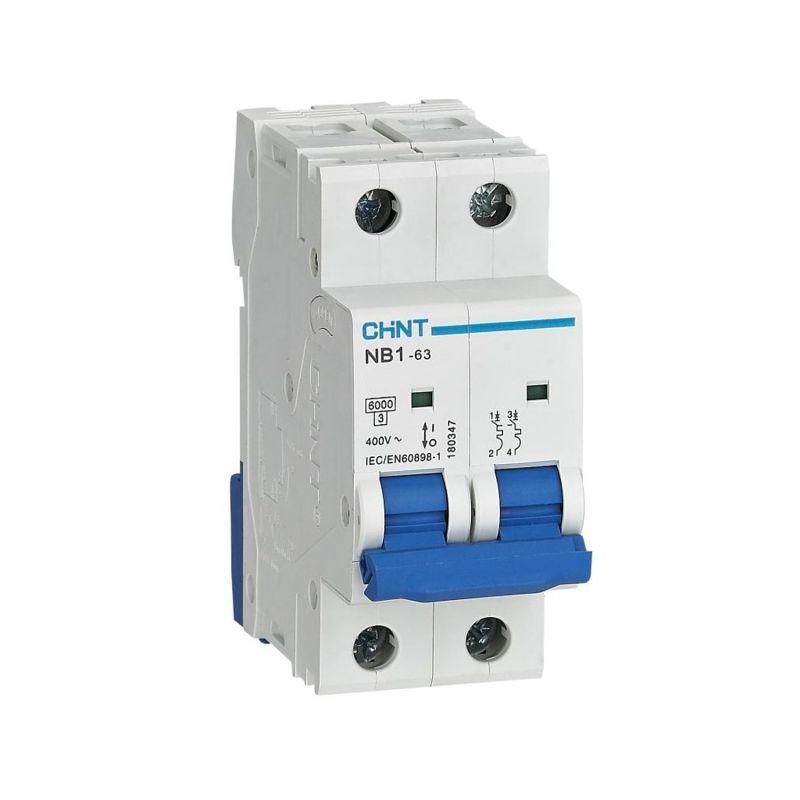

Выключатель автоматический двухполюсный NB1-63 2P 16A 6кА х-ка B (DB) (R) | 179644 CHINT

Автоматический выключатель NB1-63 от CHINT — двухполюсный модульный аппарат на 16 А с характеристикой B и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках.

Назначение и область применения

Выключатель NB1-63 используется для защиты одиночных линий и групповых цепей в сетях переменного тока 220–400 В, 50–60 Гц. Подходит для защиты розеточных групп, светильников, бытовой техники, маломощного оборудования на объектах жилой, коммерческой и легкой промышленной застройки. Характеристика B обеспечивает чувствительное срабатывание при умеренных перегрузках — идеально для домашних условий, где преобладают активные нагрузки (лампы, нагреватели, зарядные устройства).

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 — отключает фазу и ноль одновременно, повышает безопасность при ремонте
• Характеристика срабатывания: B — срабатывает при токе 3–5 × I_n, подходит для слаботочных и бытовых нагрузок
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных системах 400 В между фазами и 230 В между фазой и нулём
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутренних элементов
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (например, от молний)
• Тип тока: AC — работает только с переменным током
• Модульная ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке
• Рабочая температура: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри щита
• Частота: 50–60 Гц — совместим со всеми стандартными сетями
• Степень загрязнения: 2 — рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Кабель подключается через винтовые зажимы — подходят медные жилы сечением до 2,5 мм². Для многожильных проводов рекомендуется использовать наконечники OF или PF. Выключатель NB1-63 совместим с другими аппаратами серии NB1-63, что позволяет собирать унифицированные распределительные щиты. Наличие окна индикации позволяет визуально определить состояние контакта: «I» — включено, «O» — отключено.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345, что подтверждает его соответствие европейским и российским стандартам для бытовых и аналогичных применений. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабели и оборудование. Категория применения A означает, что он предназначен для защиты стационарных установок, а не для управления двигателями или частыми включениями.

Преимущества

• Надёжное механическое срабатывание — 20 000 циклов включения/отключения
• Электрическая долговечность — 10 000 операций под нагрузкой
• Яркий визуальный индикатор положения контактов — удобен при диагностике
• Гибкость комплектации — возможна установка дополнительных модулей (XF9, S9, V9) для удалённой сигнализации или дистанционного отключения
• Одинаковый шаг модулей — легко сочетается с другим оборудованием серии NB1-63

Ограничения применения

• Не применяется в цепях с постоянным током (DC)
• Не предназначен для частых включений/выключений (например, для двигателей или сварочных аппаратов)
• IP20 не допускает установку вне закрытого щита — нельзя использовать во влажных или запылённых местах без дополнительной защиты
• Характеристика B не подходит для мощных индуктивных нагрузок (например, трансформаторов, насосов) — там требуется тип C или D
• Не имеет функции УЗО — для защиты от утечек тока необходим отдельный дифференциальный автомат

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в жилом доме
• Линии питания компьютеров, телевизоров, зарядных станций
• Оборудование малой мощности в мастерских и складах

Практические советы

• Выбирая автомат NB1-63, проверьте, чтобы суммарная мощность подключённых устройств не превышала 3,5 кВт при 220 В (16 А × 220 В = 3520 Вт)
• При сборке щита используйте одинаковые серии — все автоматы NB1-63 имеют единый интерфейс и совместимую фурнитуру
• Для защиты от утечек тока параллельно установите УЗО или выберите дифавтомат
• Если нужна дистанционная сигнализация срабатывания — заказывайте версию с дополнительным контактом XF9J
• Не затягивайте клеммы слишком сильно — это повредит пластик и нарушит контакт
• Проверяйте положение рычага перед работой — индикатор показывает реальное состояние, даже если автомат сработал
