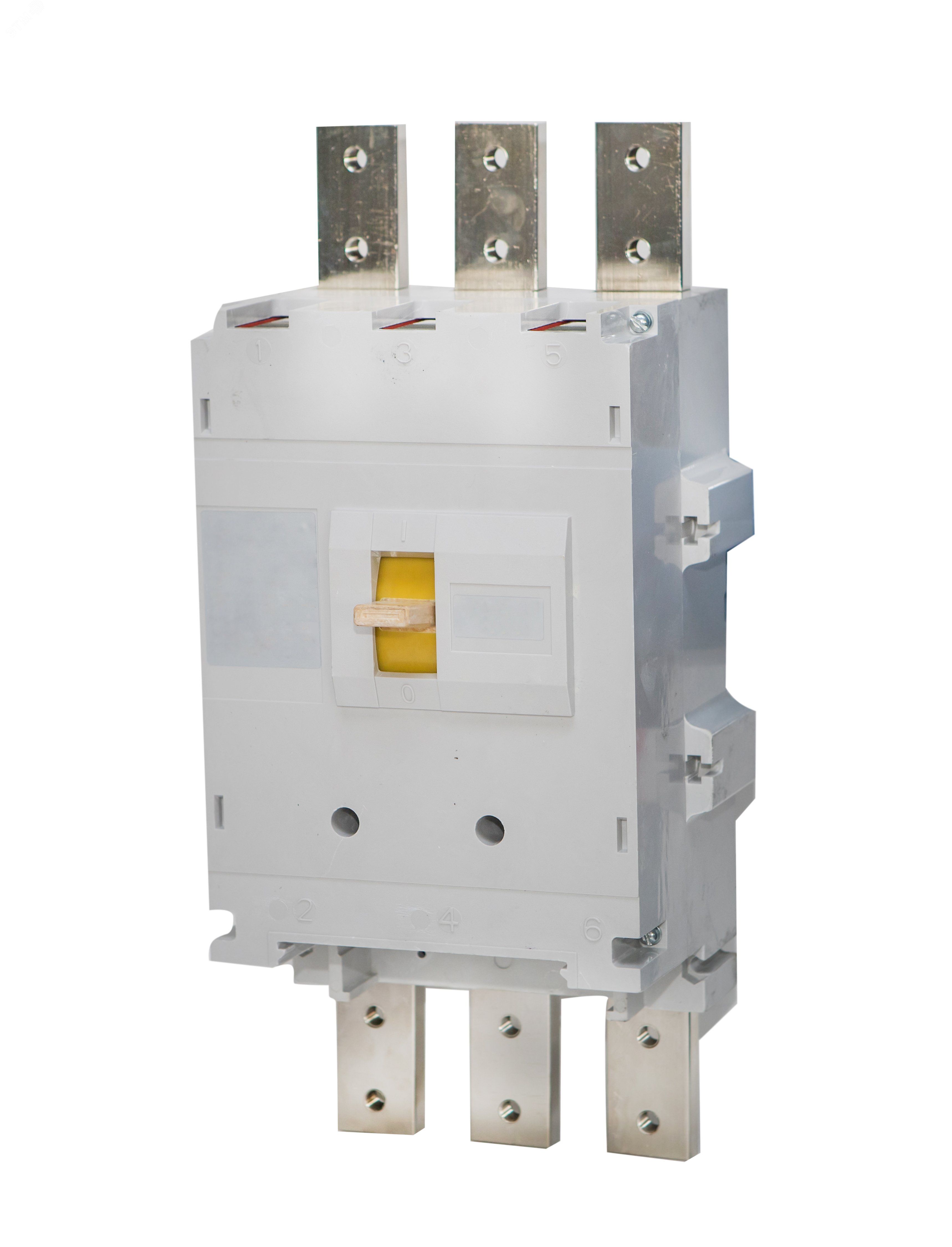

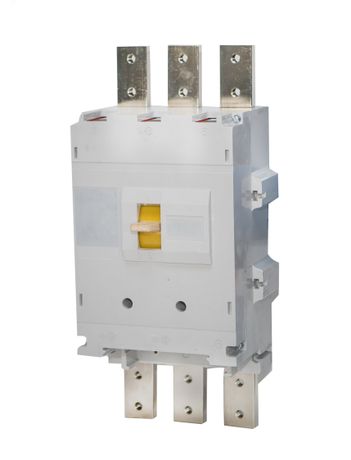

Выключатель автоматический в литом корпусе ВА52-41К-325310-1000А-1140AC-2500А-НР110DC-1З2Р-ВКС-УХЛ3 Контактор N1000-000019 Legrand

Автоматический выключатель ВА52-41К-325310-1000А-1140AC-2500А-НР110DC-1З2Р-ВКС-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Этот выключатель, выпускаемый компанией Контактор Ульяновск, рассчитан на работу в высоковольтных сетях до 1140 В и применяется в промышленных установках с жесткими условиями эксплуатации.

Назначение и область применения

Автоматический выключатель ВА52-41К используется для безопасного управления и защиты силовых цепей переменного тока с напряжением до 1140 В и частотой 50–60 Гц. Он отключает питание при возникновении аварийных ситуаций - коротком замыкании, значительном снижении напряжения или перегрузке. Также обеспечивает ручное коммутирование нагрузки. Применяется в распределительных устройствах промышленных объектов: на заводах, в энергоустановках, на транспорте, в шахтах и других местах с повышенными требованиями к надежности.

Технические характеристики

• Номинальный ток: 1000 А (главная цепь), 2500 А (максимальный ток короткого замыкания)
• Номинальное напряжение: до 1140 В переменного тока (AC)
• Напряжение катушки управления: 110 В постоянного тока (DC)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (корпус), зажимы - IP00
• Исполнение: УХЛ3 - для работы в условиях умеренного и холодного климата
• Тип присоединения: переднее, стационарное
• Привод: ручной
• Количество контактов: 1 нормально замкнутый (1З), 2 нормально разомкнутых (2Р)

Совместимость и монтаж

Выключатель ВА52-41К имеет стационарную конструкцию с передним подключением кабелей. Для монтажа требуется закрепление на DIN-рейке или специальной платформе в щите. Подключение внешних проводников выполняется через верхние или нижние зажимы - они не защищены (IP00), поэтому требуют обязательного использования защитных кожухов или корпусов. Напряжение управления 110 В DC подается на катушку, которая управляет механизмом расцепления. Перед установкой проверьте соответствие сечения кабеля номинальному току 1000 А - рекомендовано использовать медные проводники с площадью сечения не менее 240 мм2.

Безопасность и стандарты

Выключатель ВА52-41К соответствует ГОСТ 14255 по степени защиты IP20 и ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе. Отключение при снижении напряжения предотвращает самозапуск оборудования после восстановления питания - важный элемент безопасности в промышленных системах.

Преимущества

• Высокая коммутационная способность - способен отключать токи до 2500 А при коротком замыкании
• Устойчивость к колебаниям температур и влажности благодаря исполнению УХЛ3
• Механизм с ручным приводом позволяет выполнять операции вручную даже при отказе системы управления
• Гибкая настройка: наличие 1З2Р контактов позволяет интегрировать сигналы в системы контроля и сигнализации
• Простая замена - модульная конструкция упрощает обслуживание

Ограничения применения

• Не предназначен для мобильного или портативного использования - только стационарная установка
• Зажимы для проводов не защищены (IP00); использование вне герметичного корпуса запрещено
• Не работает при отсутствии напряжения управления 110 В DC - при его потере автоматическое отключение невозможно
• Не рассчитан на частые циклы включения/выключения - оптимизирован для редких операций и аварийного отключения
• Не подходит для сетей постоянного тока выше 110 В - контролируемая цепь управления ограничена 110 В DC

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью более 800 кВт
• Отключение крупногабаритных насосов, компрессоров или печей при аварийном падении напряжения
• Контроль состояния цепи в системах металлургического производства
• Интеграция в системы автоматизации с использованием вспомогательных контактов 1З2Р для передачи сигнала в ПЛК

Практические советы

• Перед установкой проверьте, что сечение кабелей соответствует номинальному току 1000 А - используйте медные провода минимум 240 мм2
• Обязательно поместите выключатель в металлический или пластиковый корпус с классом защиты IP54 и выше - открытые зажимы опасны!
• Для надежной работы катушки управления 110 В DC используйте источник с минимальной пульсацией - импульсы могут вызвать ложные срабатывания
• Проверяйте состояние контактов и механической части каждые 6–12 месяцев - особенно в средах с пылью и влагой
• При замене убедитесь, что новый экземпляр имеет тот же артикул - ВА52-41К-325310-1000А-1140AC-2500А-НР110DC-1З2Р-ВКС-УХЛ3 - отличаются параметры управления и токоограничивающая способность
