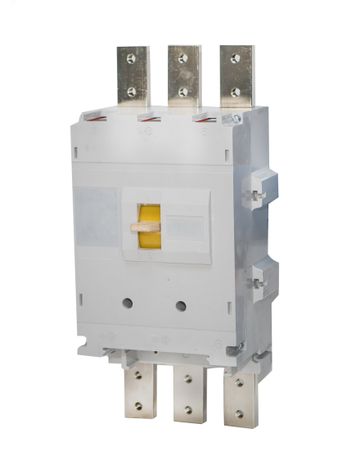

Выключатель автоматический в литом корпусе ВА52-41К-325810-1000А-1140AC-4000А-НР110DC-РНН110DC-1З2Р-ВКС-УХЛ3 Контактор N1000-000081 Legrand

Автоматический выключатель ВА52-41К-325810-1000А-1140AC-4000А-НР110DC-РНН110DC-1З2Р-ВКС-УХЛ3 предназначен для безопасного отключения электроцепей при перегрузках, коротких замыканиях и просадках напряжения. Этот аппарат, выпускаемый компанией Контактор Ульяновск, рассчитан на работу в промышленных сетях до 1140 В и соответствует климатическому исполнению УХЛ3, что делает его надёжным решением для условий с умеренным и холодным климатом.

Назначение и область применения

Автоматический выключатель ВА52-41К используется для коммутации и защиты электрических цепей переменного тока с напряжением до 1140 В и частотой 50–60 Гц. Он обеспечивает автоматическое отключение при:

• коротком замыкании;
• перегрузке по току;
• недопустимом снижении напряжения в главной или вторичной цепи.

Применяется в распределительных щитах промышленных объектов: на заводах, в энергоустановках, на транспорте, в шахтах и других местах с высокими требованиями к надёжности. Подходит для стационарной установки в закрытых помещениях с контролируемой средой.

Технические характеристики

• Номинальное напряжение: до 1140 В переменного тока (AC);
• Частота сети: 50/60 Гц;
• Номинальный ток: 1000 А (главная цепь), 4000 А (ток короткого замыкания);
• Исполнение по климату: УХЛ3 - для работы при температуре от −40 C до +40 C и повышенной влажности;
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды); зажимы для проводов - IP00 (без защиты);
• Тип привода: ручной;
• Подключение: переднее, стационарное;
• Количество контактов: 1З2Р - один нормально открытый и два нормально замкнутых вспомогательных контакта;
• Напряжение управления катушки: 110 В постоянного тока (DC).

Совместимость и монтаж

Выключатель ВА52-41К имеет переднее подключение кабелей, что позволяет удобно выполнять монтаж в компактных щитах. Для подключения используйте медные жилы сечением, соответствующим номинальному току 1000 А - рекомендуется проверить допустимую площадь сечения в документации производителя. Монтаж выполняется на DIN-рейке или через фиксирующие кронштейны, указанные в техническом паспорте. Обязательно соблюдайте требование: все соединения должны быть затянуты с моментом, указанным в руководстве, чтобы избежать нагрева и окисления контактов.

Безопасность и стандарты

Автоматический выключатель ВА52-41К соответствует ГОСТ 14255 по степени защиты IP20 и ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция исключает случайное прикосновение к токоведущим элементам при закрытой крышке. Применение устройства в соответствии с правилами ПУЭ и ГОСТ Р 50030.2 гарантирует соответствие требованиям безопасности.

Преимущества

• Высокая механическая прочность корпуса для длительной эксплуатации в условиях вибраций и перепадов температур;
• Наличие вспомогательных контактов 1З2Р позволяет использовать устройство в системах сигнализации и автоматического контроля;
• Работа с управлением от 110 В DC обеспечивает совместимость с большинством промышленных систем управления;
• Конструкция с передним подключением упрощает обслуживание и замену без демонтажа всего щита.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Не применяется в взрывоопасных зонах - отсутствует сертификация по взрывозащите;
• Не рассчитан на частые операции включения/выключения - предназначен для редких аварийных отключений, а не для регулярной коммутации нагрузки;
• Требуется обязательное использование в составе системы с предохранителем или другим средством защиты при токах выше 4000 А.

Примеры использования

• Защита силового оборудования на металлургическом заводе - отключение при скачке напряжения;
• Контроль питания крупного насоса в горнодобывающей шахте;
• Централизованное отключение группы двигателей в цехе при срабатывании системы аварийного отключения;
• Интеграция в систему управления с использованием вспомогательных контактов для сигнала “отключен” на пульт.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки (не более 1000 А) и тока короткого замыкания (до 4000 А) вашей сети - превышение может повредить контактную группу;
• При работе с катушкой управления 110 В DC убедитесь, что источник питания стабилен - колебания напряжения могут вызвать самопроизвольное отключение;
• Не открывайте корпус во время работы - даже при отключённой цепи внутри остаётся потенциальный заряд;
• Для продления срока службы периодически осматривайте контакты на наличие следов дуги и окисления - при необходимости очищайте специальной щёткой;
• При замене всегда используйте оригинальные запчасти - несовместимые комплектующие нарушают герметичность и тепловой режим.
