Выключатель автоматический в литом корпусе ВА52-41К-325310-1000А-1140AC-4000А-НР110-240AC-1З2Р-ВКС-УХЛ3 Контактор N1000-000003 Legrand

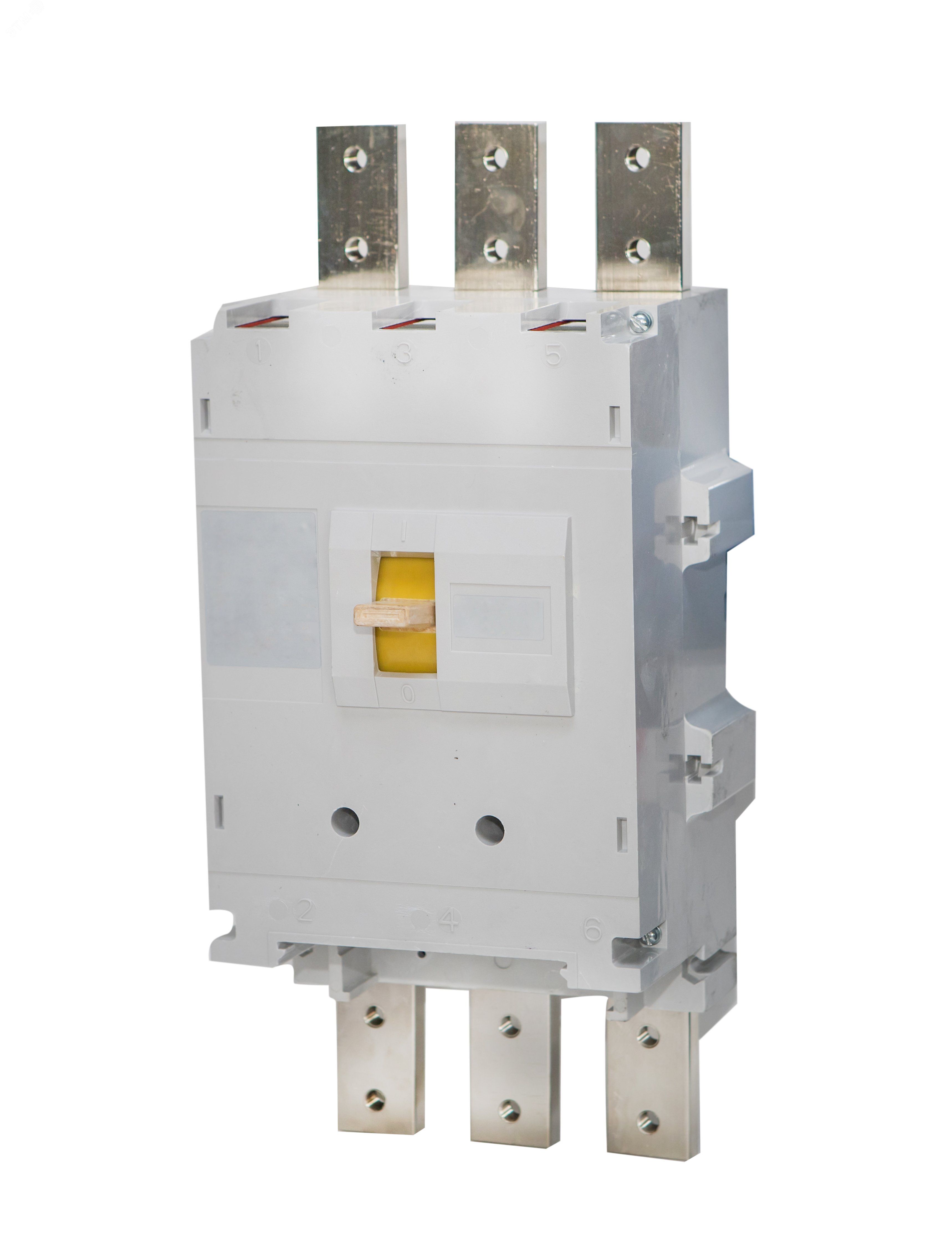

Автоматический выключатель ВА52-41К-325310-1000А-1140AC-4000А-НР110-240AC-1З2Р-ВКС-УХЛ3 предназначен для надёжного управления мощными электрическими цепями до 1140 В переменного тока. Этот аппарат сочетает функции коммутации в штатном режиме и быстрого отключения при аварийных ситуациях - КЗ или просадках напряжения. Произведённый компанией Контактор Ульяновск, он относится к серия ВА52-41К и рассчитан на работу в условиях сурового климата.

Назначение и область применения

Автоматический выключатель ВА52-41К используется для защиты и коммутации силовых цепей в промышленных установках. Он обеспечивает безопасное отключение нагрузки при:

• коротком замыкании;
• недопустимом падении напряжения в основной или вспомогательной цепи;
• перегрузке, вызванной длительным превышением допустимого тока.

Подходит для применения в распределительных щитах, на производствах с высокой мощностью оборудования - металлургии, химической промышленности, энергообъектах, где требуется управление токами до 4000 А.

Технические характеристики

• Номинальное напряжение: до 1140 В переменного тока (частота 50/60 Гц);
• Номинальный ток: 1000 А - рабочий; 4000 А - предельная способность отключения;
• Исполнение по климату: УХЛ3 - работает при температуре от −40 C до +40 C, повышенной влажности и запылённости;
• Степень защиты: IP20 - корпус защищён от доступа пальцев к токоведущим частям; зажимы для проводов - IP00 (без защиты от прикосновений);
• Тип привода: ручной, механический;
• Монтаж: стационарный, переднее присоединение кабелей;
• Число контактов: 1 нормально открытый (НО) и 2 нормально закрытых (НЗ) вспомогательных контактных групп;
• Электромагнитный расцепитель: срабатывает при сверхтоке (КЗ);
• Тепловой расцепитель: реагирует на перегрузку по времени и величине тока.

Совместимость и монтаж

Выключатель ВА52-41К имеет фиксированную конструкцию и требует жесткой установки на DIN-рейку или специальный монтажный щит. Присоединение внешних проводников выполняется исключительно спереди - задняя часть корпуса не предусматривает доступа к клеммам. Для работы с токами до 4000 А необходимо использовать медные многожильные кабели сечением согласно таблице производителя - минимальное сечение зависит от конкретного значения тока и условий охлаждения. Подключение вспомогательных контактов (1З2Р) осуществляется через отдельные клеммы на боковой стенке - они используются для сигнализации состояния аппарата (например, “выключен” или “замкнут”).

Безопасность и стандарты

Автоматический выключатель ВА52-41К изготовлен в соответствии с требованиями ГОСТ 14255 (защита IP20/IP00) и ГОСТ 15150 (климатическое исполнение УХЛ3). Соответствие этим стандартам гарантирует отказоустойчивую работу в условиях повышенной влажности, колебаний температуры и наличия пыли. Отключение при КЗ происходит в течение миллисекунд - что минимизирует риск повреждения оборудования и возгорания. Наличие теплового и электромагнитного расцепителей обеспечивает двухступенчатую защиту - важное требование для объектов с высокой степенью ответственности.

Преимущества

• Высокая предельная отключающая способность - 4000 А позволяет применять устройство даже в крупнопрофильных системах;
• Конструкция с передним присоединением упрощает обслуживание и ремонт без демонтажа всей системы;
• Климатическое исполнение УХЛ3 делает возможным использование в регионах с зимней температурой ниже −30 C;
• Наличие трёх вспомогательных контактов (1З2Р) даёт гибкость для интеграции в системы контроля и автоматизации;
• Механизм ручного привода обеспечивает явное визуальное определение положения (“вкл./выкл.”) без необходимости дополнительных указателей.

Ограничения применения

• Не предназначен для мобильных или портативных установок - только стационарная установка;
• Защита зажимов от прикосновения отсутствует (IP00): работа с клеммами возможна только после полного отключения питания и проверки отсутствия напряжения;
• Не рекомендован для постоянной частой коммутации более 10–15 раз в час - это снижает срок службы механизма;
• Не применяется в средах со взрывоопасными газами или паром - отсутствует взрывозащита;
• Не совместим с современными системами удалённого управления без внешнего модуля управления.

Примеры использования

• Главный входной автомат в распределительном пункте цеха с несколькими двигателями суммарной мощностью >2 МВт;
• Щитовая система на заводе по производству стали - защита печей и насосных станций;
• Объекты ЖКХ и теплоэнергетики - питание больших нагревательных элементов;
• Горнодобывающие предприятия в Сибири и Арктике - благодаря исполнению УХЛ3 сохраняет работоспособность при экстремальных .

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля и номинала автомата - особенно важно при работе с током 4000 А;
• При использовании вспомогательных контактов (1З2Р) учтите, что они рассчитаны на слаботочные сигналы - не подключайте к ним катушки реле большой мощности;
• Для долгой службы регулярно осматривайте зажимы на предмет окисления и затяжки болтов - потеря контакта может привести к перегреву;
• Если планируете интеграцию в SCADA-систему - используйте внешние интерфейсы (например, модуль RS485), так как сам ВА52-41К не имеет встроенной связи;
• При замене устройства - выбирайте аналогичное исполнение УХЛ3, чтобы не потерять климатическую адаптацию.
